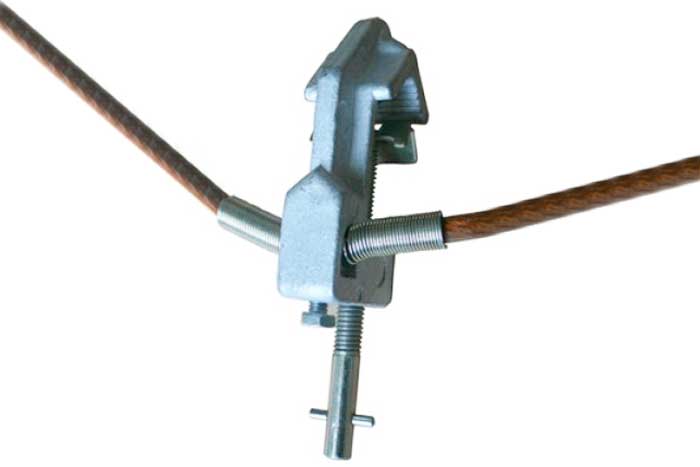

Заземление ЗПП-35М

No votes yet

Заземление переносное ЗПП-35М предназначено для защиты работающих на отключённых токонесущих частях электроустановок с номинальным напряжением от 1 до 35 кВ на случай ошибочно поданного или наведенного напряжения при отсутствии стационарных заземляющих.

Модификации
Сечение заземляющего провода, мм2 35 50 70
Ток термической стойкости, кА/3 с 5,6 8 10
Масса, кг 6,9 9 11,2

Эксплуатация

Оптимальными условиями для использования заземления ЗПП-35М являются:

  • температура окружающей среды от -40 до +45,
  • относительная влажность воздуха 80% при +25.
Технические характеристики
Параметр Значение
Диапазон рабочего напряжения, кВ от 15 до 35
Ток термической стойкости, кА/3 с 4
Количество штанг, шт 1
Количество фаз 3
Сечение заземляющего провода, мм2 25
Длина провода между фазами, м 2,5
Длина заземляющего спуска, м 7
Общая длина изделия (со штангой), мм 1680
Общая длина заземляющего провода, м 12
Масса, кг 5,5
