Заземления ЗПП

No votes yet

Заземления переносные для распредустройств ЗПП (ЗПП-1, ЗПП-15, ЗПП-35, ЗПП-110, ЗПП-220) приспособлены для заземления распределительных устройств относятся к элементам защиты, обеспечивающим безопасность сотрудников, работающих на временно обесточенных участках с распределительными устройствами. Наличие такого заземления позволит исключить несчастные случаи, которые могли бы произойти при ошибочной подаче напряжения к обслуживаемому участку.

Особенности конструкции и работы ЗПП

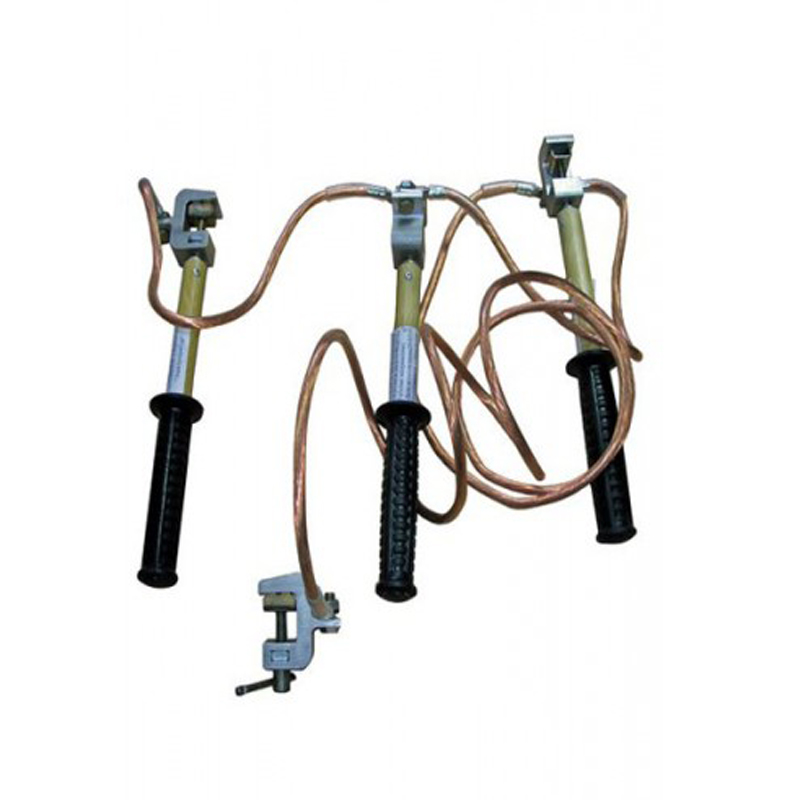

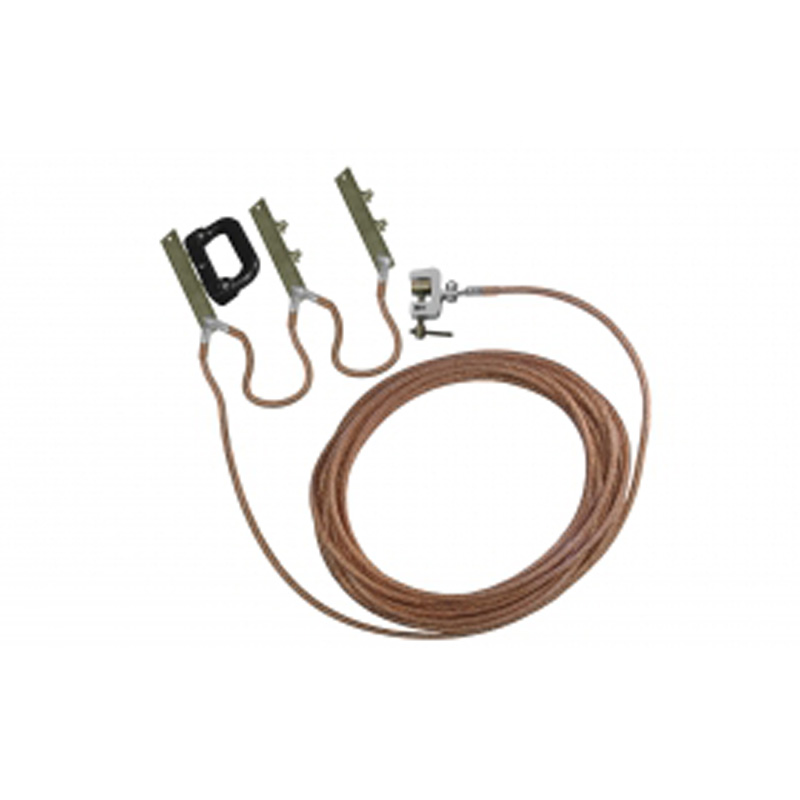

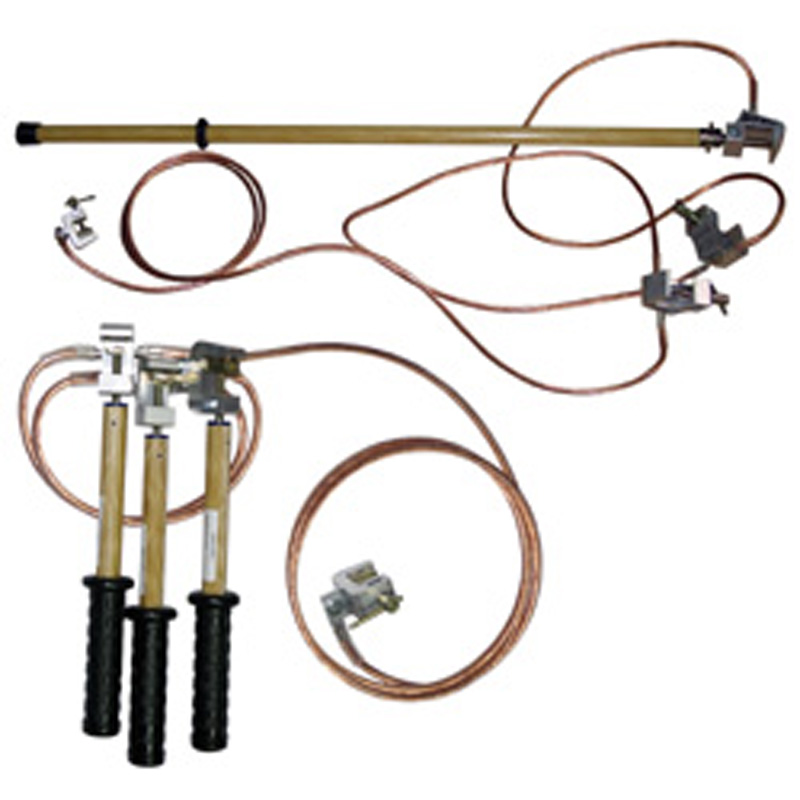

Переносное заземление для распределительных устройств ЗПП реализуется в 1-фазной или 3-фазной конфигурации. Струбцины заземления соединяются с изолированными штангами с помощью специальных стыковочных узлов, имеющих винтовое поджатие. В зависимости от требований заказчика комплекты приборов могут иметь в своем комплекте одну либо три заземляющие штанги.

Чтобы обеспечить длительный эксплуатационный срок всех деталей системы заземления, ее детали поставляются в защитных синтетических чехлах, в которых хранятся и перевозятся устройства. Опционально, по дополнительному заказу, для системы заземления могут поставляться еще и деревянные ящики.

Модификация

Заземление ЗПП-1

Заземление ЗПП-15

Заземление ЗПП-35

Заземление ЗПП-110

Заземление ЗПП-220

Характеристика / модификация

U=1 кВ

U=15 кВ

U=35 кВ

U=110 кВ

U=220 кВ

Величина длины для изолированной части штанги:

6 см

70 см

110 см

140 см

250 см

Длина провода для заземления:

2 м

2,5 м

7 м

10 м

Длина ручки штанги:

12 см

30 см

40 см

60 см

80 см

Число используемых зажимов:

3

Число применяемых изолированных штанг:

3

1

Значение сечения заземляющих проводов:

16 мм2

25 мм2

Величина тока термической устойчивости заземления на протяжении 3 сек:

2,5 кА

4 кА

Вес заземления:

2 кг

5,5 кг

7 кг

9 кг

12 кг

  • ЗПП-1,
  • ЗПП-15,
  • ЗПП-35,
  • ЗПП-110,
  • ЗПП-220.
