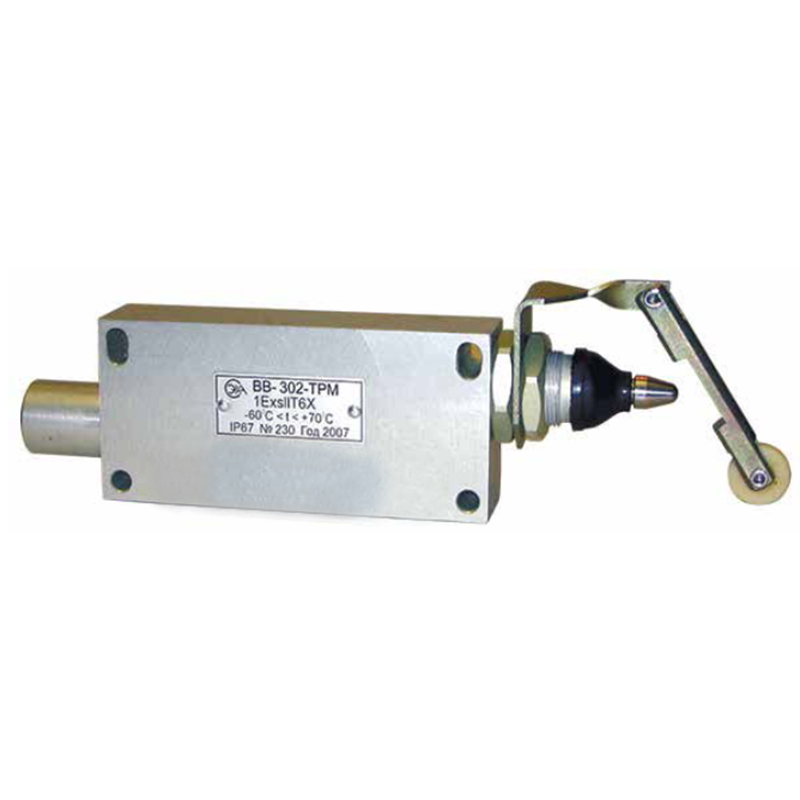

Выключатель взрывозащищенный замыкающий ВВ-302
Описание
Выключатель взрывозащищенный замыкающий ВВ-302 предназначен для контроля положения подвижных элементов технологических агрегатов и коммутации электрических цепей при достижении подвижным элементом контролируемого положения.
Принцип действия
- Выключатель ВВ-302 представляет собой магнитоуправляемый датчик с герконовым коммутационным элементом.
- При отсутствии воздействия на толкатель геркон находится вне магнитного поля, при этом контакты геркона разомкнуты.
- При перемещении приводом толкателя и связанного с ним и магнита магнитное поле воздействует на геркон, вызывая его срабатывание (замыкание контактов).
- При снятии усилия с толкателя возвратная пружина перемещает магнит и толкатель в исходное положение, при этом контакты геркона возвращаются в исходное положение (размыкаются).
Монтаж
- Выключатель взрывозащищенный ВВ-302 устанавливают во взрывоопасных зонах непосредственно на пневмоприводе.
- Монтаж выключателя осуществляется с помощью крепежных отверстий диаметром 5,5 мм в корпусе (с использованием втулок из монтажного комплекта) или на щите (или кронштейне) в отверстие диаметром 21 мм и закрепляется гайками М20х1.
- Электромонтаж должен осуществляться в соответствии со схемой электрической принципиальной. В конструкции выключателей применяется кабель марки МКШ3x0,5 ГОСТ 10348.
- Монтаж кабеля в выключателях ВВ-302-ТТ, ВВ-302-РТ, ВВ-302-ТРТ ведется в стальной газовой трубе диаметром 1/2 дюйма.
- В выключателях ВВ-302-ТМ, ВВ-302-РМ, ВВ-302-ТРМ конструктивно предусмотрена возможность монтажа кабеля в металлорукаве РЗ-Ц-10 ТУ 22-5570-83.
- Выключатель должен быть заземлен, как с помощью внутреннего заземляющего зажима, так и наружного.
Условия эксплуатации:
- температура окружающего воздуха от -60 до +70 °С;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм. рт. ст.);
- относительная влажность до 100 % при 40 °С и более низких температурах с конденсацией влаги.
Гарантия
- Гарантийный срок хранения - 3 года.
- Гарантийный срок эксплуатации - 18 месяцев.
Обозначение при заказе
- Выключатель взрывозащищенный замыкающий с толкателем с роликом в качестве привода, защитой кабеля трубой, длиной кабеля 15 м: «Выключатель взрывозащищенный ВВ-302-РТ СЭлХА0.282.001 ТУ, длина кабеля 15 м».
Характеристики
| Параметры коммутируемых выключателем электрических цепей постоянного и переменного тока: | диапазон напряжения | от 12 до 250 В |
| диапазон тока на активную нагрузку | от 0,01 до 5 А | |
| диапазон тока на индуктивную нагрузку | от 0,01 до 0,4 А | |
| максимальная мощность на активную нагрузку | 250 Вт | |
| максимальная мощность на индуктивную нагрузку | 90 Вт | |
| Выключатель имеет степень защиты от проникновения твердых тел и воды | IP67 по ГОСТ 14254 | |
| Прямой рабочий ход выключателей: | ВВ-302-ТТ, ВВ-302-РТ, ВВ-302-ТМ, ВВ-302-РМ | не более 2,5 мм, дополнительный - не менее 2,0 мм |
| ВВ-302-ТРТ, ВВ-302-ТРМ | не более 4 мм, дополнительный - не менее 2,0 мм | |
| Вариации срабатывания | не более 1,8 мм | |
| Усилие прямого срабатывания | в пределах от 3 до 13 Н (от 0,3 до 1,3 кг) | |
| Средняя наработка до отказа | не менее 100000 ч | |
| Ресурс срабатываний | 5·105 циклов срабатываний | |
| Средний полный срок службы | не менее 10 лет | |
| Масса выключателя | не более 0,9 кг | |
Взрывозащищенность
- Выключатели имеют уровень взрывозащищенности "повышенная надежность против взрыва", маркировку 2ExmIIT6X, соответствуют ГОСТ 30852.0-2002, ГОСТ 30852.17-2002.
- Выключатели могут быть установлены во взрывоопасных зонах помещений и наружных установок согласно гл.7-3 "Правил устройства электроустановок (ПУЭ)", гл. 3.4 ПТЭЭП и другим директивным документам, регламентирующим установку электрооборудования во взрывоопасных зонах.
- Выключатели соответствуют "Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-540-03 и пригодны для использования в системах противоаварийной автоматической защиты (ПАЗ).
Схемы

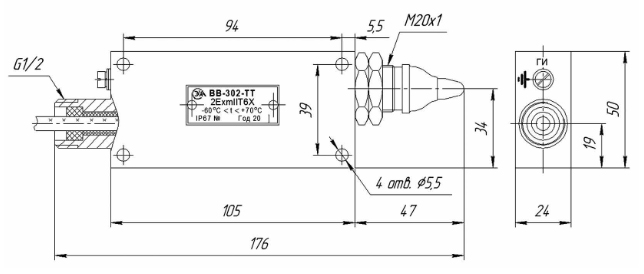

Габаритные и установочные размеры ВВ-302-ТТ
Габаритные и установочные размеры ВВ-302-РТ
Габаритные и установочные размеры ВВ-302-ТРТ
Габаритные и установочные размеры ВВ-302-ТМ
Габаритные и установочные размеры ВВ-302-РМ
Габаритные и установочные размеры ВВ-302-ТРМ
Схема электрическая принципиальная выключателя ВВ-302
Комплектация
- Выключатель взрывозащищенный ВВ-302 (исполнение по заказу) - 1 шт.
- Комплект монтажных частей.
- Руководство по эксплуатации - 1 экз.
- Этикетка - 1 экз.
Модификации
Выключатель выпускается в шести исполнениях, отличающихся видом приводного устройства и способом защиты кабеля.
| Код прибора | Приводное устройство | Защита кабеля |
| ВВ-302-ТТ | Толкатель | Труба |
| ВВ-302-РТ | Толкатель с роликом | |
| ВВ-302-ТРТ | Толкатель, приводимый в движение через рычаг с роликом | |
| ВВ-302-ТМ | Толкатель | Металлорукав |
| ВВ-302-РМ | Толкатель с роликом | |
| ВВ-302-ТРМ | Толкатель, приводимый в движение через рычаг с роликом |
- Длина кабельного вывода устанавливается по согласованию с потребителем.
- При отсутствии указаний потребителя выключатели выпускаются с длиной кабеля 1,0 м.
