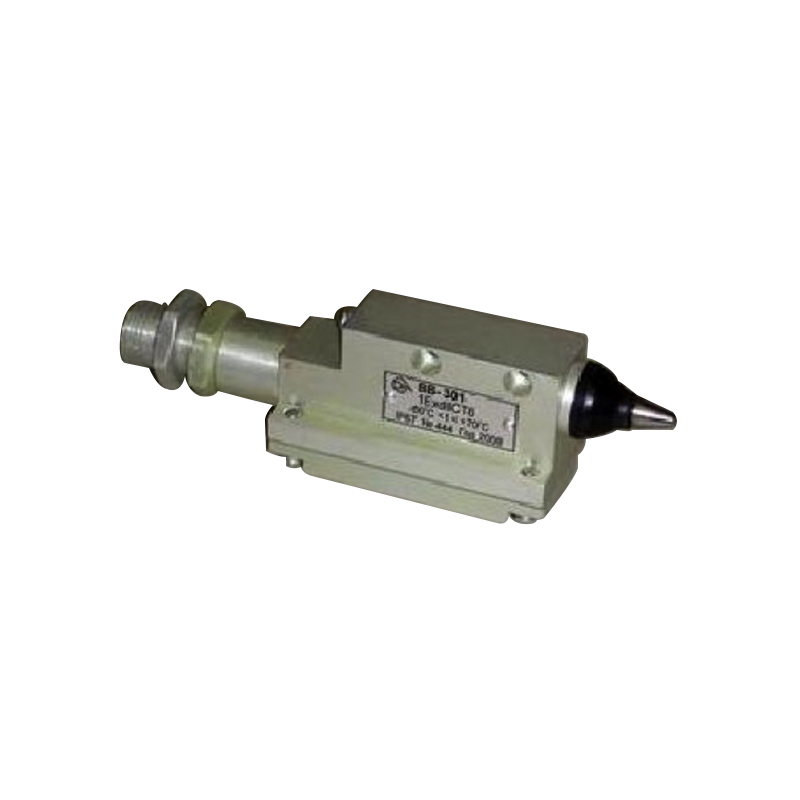

Выключатель взрывозащищенный замыкающий ВВ-301-З
Описание
Выключатель взрывозащищенный замыкающий ВВ-301-З предназначен для контроля положения подвижных элементов технологических агрегатов и коммутации электрических цепей при достижении подвижным элементом контролируемого положения.
Принцип действия
- Выключатель ВВ-301-З представляет собой магнитоуправляемый датчик с герконовым коммутационным элементом.
- При отсутствии воздействия на толкатель геркон находится вне магнитного поля, при этом контакты геркона разомкнуты.
- При перемещении приводом толкателя, а вместе с ним и магнита, магнитное поле воздействует на геркон, вызывая его срабатывание (замыкание контактов).
- При снятии усилия с толкателя возвратная пружина перемещает магнит и толкатель в исходное положение, при этом контакты геркона возвращаются в исходное положение (размыкаются).
Монтаж
- Выключатель устанавливают во взрывоопасных зонах непосредственно на пневмоприводе.
- Монтаж должен осуществляться в соответствии со схемой электрической принципиальной, приведенной на рис.9.
- В конструкции выключателей ВВ-301-З2 применяется кабель марки МКШ3x0,35 ГОСТ 10348.
- Вводное устройство выключателей ВВ-301-З1 рассчитано на применение кабеля марки МКШ3x0,35 ГОСТ 10348.
- Монтаж кабеля выключателей ВВ-301-З1ТТ, ВВ-301-З1РТ, ВВ-301-З2ТТ, ВВ-301-З2РТ ведется в стальной газовой трубе диаметром 1/2 дюйма.
- В выключателях ВВ-301-З1ТМ, ВВ-301-З1РМ, ВВ-301-З2ТМ, ВВ-301-З2РМ конструктивно предусмотрена возможность монтажа кабеля в металлорукаве РЗ-Ц-10 ТУ 22-5570-83.
- Выключатель должен быть заземлен, как с помощью внутреннего заземляющего зажима, так и наружного.
Условия эксплуатации:
- температура окружающего воздуха от минус 60 до плюс 70 °С;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.);
- относительная влажность до 100 % при 40 °С и более низких температурах с конденсацией влаги.
Гарантия
- Гарантийный срок хранения - 3 года.
- Гарантийный срок эксплуатации - 18 месяцев.
Обозначение при заказе
- Выключатель взрывозащищенный замыкающий с толкателем в качестве приводного устройства, без встроенного кабеля, с защитой кабеля трубой: "Выключатель взрывозащищенный ВВ-301-З1ТТ СЭлХА0.282.001 ТУ".
Характеристики
| Параметры коммутируемых выключателем электрических цепей постоянного и переменного тока: | диапазон напряжения | от 12 до 250 В |
| диапазон тока на активную нагрузку | от 0,01 до 5 А | |
| диапазон тока на индуктивную нагрузку | от 0,01 до 0,4 А | |
| максимальная мощность на активную нагрузку | 250 Вт | |
| максимальная мощность на индуктивную нагрузку | 90 Вт | |
| Выключатель имеет степень защиты от проникновения твердых тел и воды | IP67 по ГОСТ 14254 | |
| Прямой рабочий ход выключателя | не более 2,5 мм, дополнительный - не менее 2,0 мм | |
| Вариации срабатывания | не более 1,8 мм | |
| Усилие прямого срабатывания | в пределах от 3 до 13 Н (от 0,3 до 1,3 кг) | |
| Средняя наработка до отказа | не менее 100000 ч | |
| Ресурс срабатываний | 5·105 циклов срабатываний | |
| Средний полный срок службы | не менее 10 лет | |
| Масса выключателей: | ВВ-301-З1 | не более 1,25 кг |
| ВВ-301-З2 | не более 0,8 кг | |
Взрывозащищенность
- Выключатели ВВ-301-З1 имеют уровень взрывозащищенности "взрывобезопасный", вид взрывозащиты "взрывонепроницаемая оболочка", маркировку 1ЕхdIICT6, соответствуют ГОСТ 30852.0-2002, ГОСТ 30852.1-2002.
- Выключатели ВВ-301-З2 имеют уровень взрывозащищенности "повышенной надежности против взрыва", вид взрывозащиты "герметизация компаундом", маркировку 2ExmIIT6X, соответствуют ГОСТ 30852.0-2002, ГОСТ 30852.17-2002.
- Выключатели могут устанавливаться во взрывоопасных зонах классов 1, 2 согласно ГОСТ 30852.13-2002, "Правилам устройства электроустановок" (ПУЭ гл. 7.3) и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных средах.
- Выключатели соответствуют "Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-540-03 и пригодны для использования в системах противоаварийной автоматической защиты (ПАЗ).
Схемы

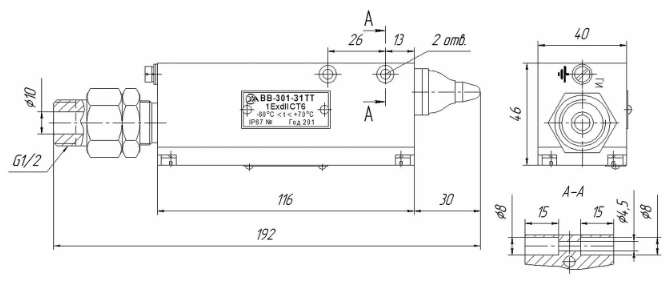

Габаритные и установочные размеры ВВ-301-З1ТТ

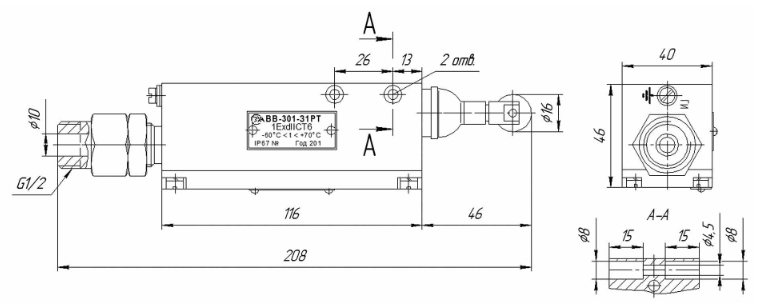

Габаритные и установочные размеры ВВ-301-З1РТ

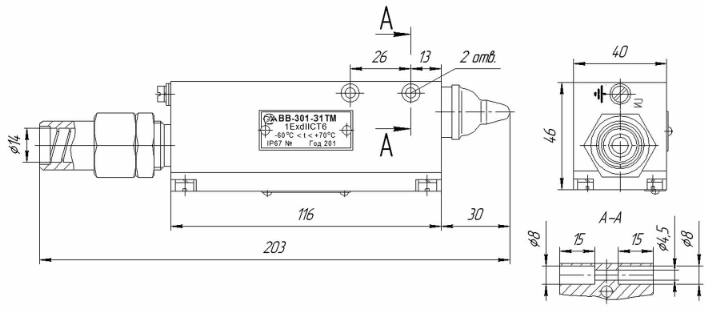

Габаритные и установочные размеры ВВ-301-З1ТМ

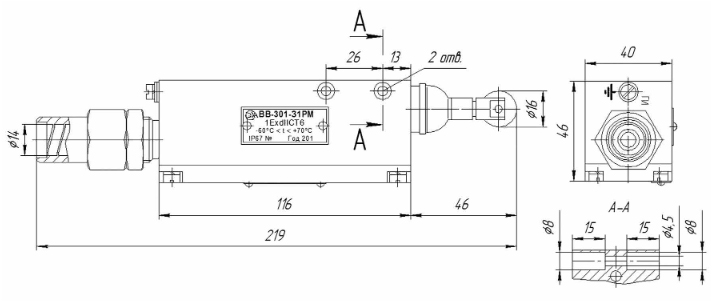

Габаритные и установочные размеры ВВ-301-З1РМ

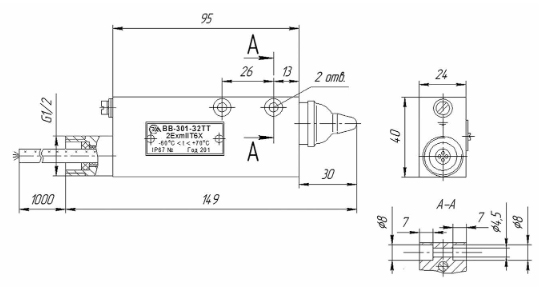

Габаритные и установочные размеры ВВ-301-З2ТТ

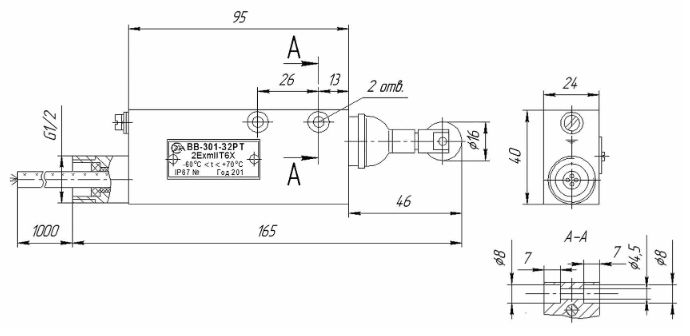

Габаритные и установочные размеры ВВ-301-З2РТ

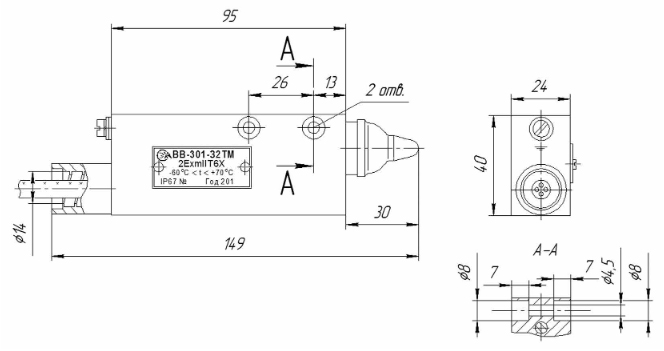

Габаритные и установочные размеры ВВ-301-З2ТМ

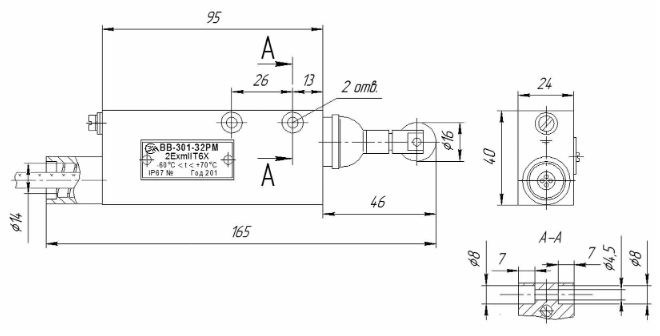

Габаритные и установочные размеры ВВ-301-З2РМ
Схема электрическая принципиальная выключателя ВВ-301-З
Комплектация
- Выключатель взрывозащищенный ВВ-301-З (исполнение по заказу) - 1 шт.
- Руководство по эксплуатации - 1 экз.
- Этикетка - 1 экз.
Модификации
Выключатель выпускается в восьми исполнениях, отличающихся уровнем взрывозащищенности, видом приводного устройства, исполнением кабельного ввода и способом защиты кабеля.
| Код прибора | Приводное устройство | Исполнение кабельного вывода | Способ защиты кабеля | Маркировка взрывозащиты |
| ВВ-301-З1ТТ | Толкатель | С клеммной колодкой | Труба | 1ExdIICT6 |
| ВВ-301-З1РТ | Толкатель с роликом | |||
| ВВ-301-З1ТМ | Толкатель | Металлорукав | ||
| ВВ-301-З1РМ | Толкатель с роликом | |||
| ВВ-301-З2ТТ | Толкатель | С кабелем | Труба | 2ExmIIT6Х |
| ВВ-301-З2РТ | Толкатель с роликом | |||
| ВВ-301-З2ТМ | Толкатель | Металлорукав | ||
| ВВ-301-З2РМ | Толкатель с роликом |
- Длина кабельного вывода выключателей ВВ-301-З2 устанавливается по согласованию с потребителем.
- При отсутствии указаний потребителя выключатели выпускаются с длиной кабеля 1,0 м.
