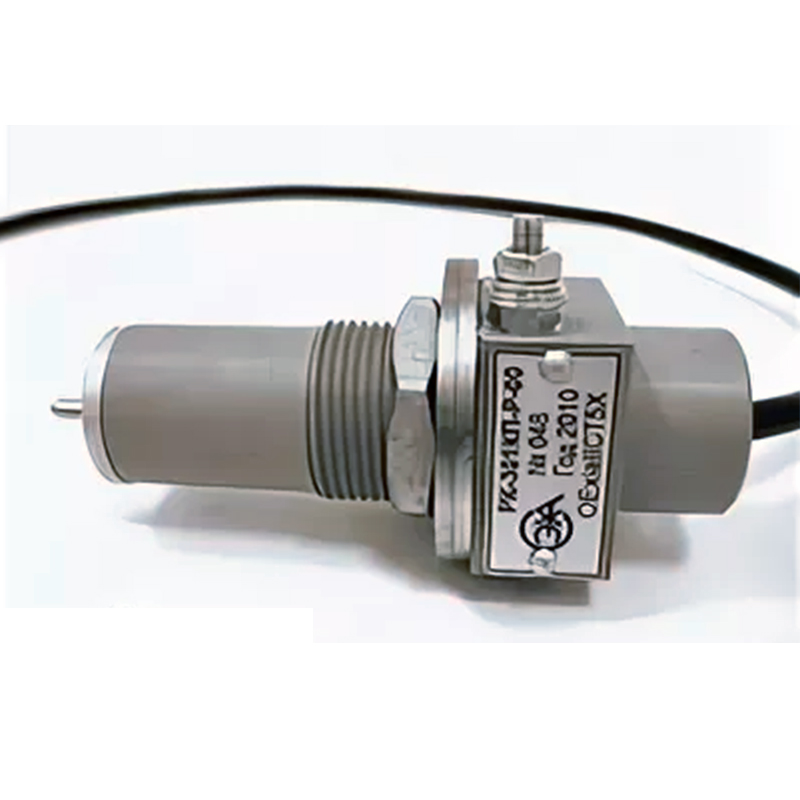

Реле контактное конечных положений РК-301КП

Реле конечных положений РК-301КП предназначено для контроля положения подвижных элементов технологических агрегатов и коммутации электрических цепей при достижении подвижным элементом контролируемого положения.

Принцип действия

• Реле РК-301КП представляет из себя магнитоуправляемый датчик с герконовым коммутационным элементом.
• При отсутствии воздействия на толкатель, связанный с постоянным магнитом, геркон находится вне магнитного поля, при этом подвижный контакт геркона замкнут с одним из неподвижных контактов, а со вторым - разомкнут.
• При перемещении приводом толкателя, а вместе с ним и магнита, магнитное поле воздействует на геркон, вызывая его срабатывание. При срабатывании геркона, его подвижный контакт размыкается с первым неподвижным контактом и замыкается со вторым.
• При снятии усилия с толкателя, возвратная пружина перемещает магнит и толкатель в исходное положение, при этом подвижный контакт геркона возвращается в исходное положение.

Условия эксплуатации:

• температура окружающего воздуха - от минус 50 до плюс 70 °С;
• атмосферное давление - от 630 до 800 мм. рт. ст;
• относительная влажность воздуха - до 95 % при температуре 35 °С и более низких температурах без конденсации влаги;
• вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм.

Реле может быть установлено во взрывоопасных зонах помещений и наружных установок.

Монтаж

• Крепление реле РК-301КП-Р на месте эксплуатации осуществляется при помощи гайки, а реле РК-301КП-К - винтами М3х8, входящими в комплект поставки.
• Электромонтаж реле производят кабелем МКШ3х0,35 мм² в соответствии со схемой соединений.
• В конструкции реле РК-301КП-Р-01, РК-301КП-К-01 предусмотрена возможность монтажа кабеля в металлорукаве РЗ-Ц-10 ТУ 22-5570-83.

Гарантия

• Гарантийный срок хранения - 3 года.
• Гарантийный срок эксплуатации - 18 месяцев.
