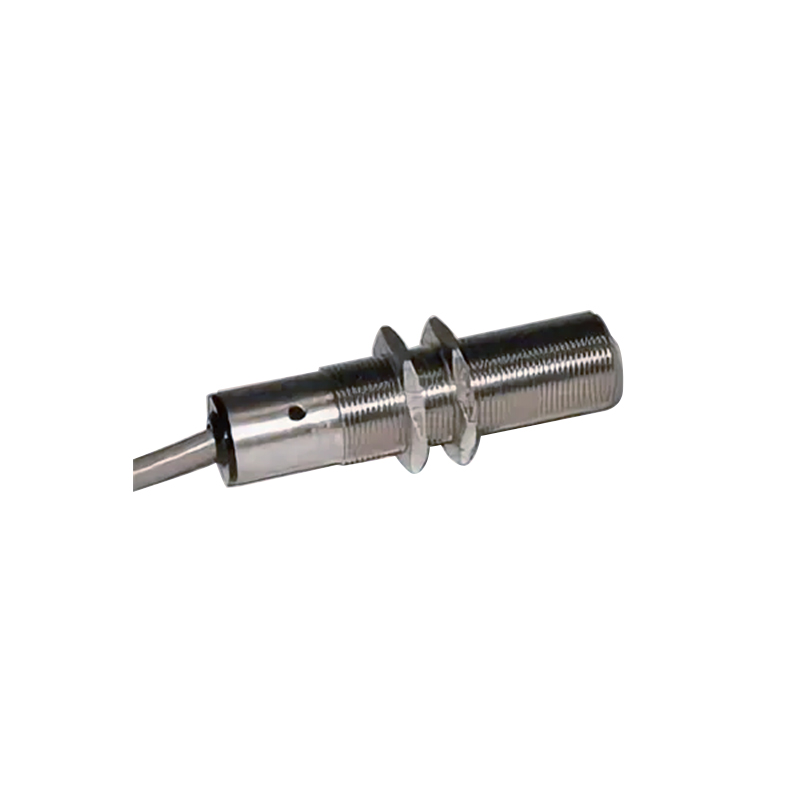

Датчик положения пороговый ДПИ-301
Описание
Датчик положения пороговый ДПИ-301 предназначен для безконтактного контроля положения подвижных элементов технологических аппаратов химической, нефтехимической, пищевой и других отраслей промышленности.
Область применения
Датчики ДПИ-301 могут быть использованы:
- в составе систем сигнализации, блокировки и противоаварийной защиты промышленного оборудования;
- в составе систем управления движением промышленных механизмов и устройств;
- в составе счетных систем для контроля циклических видов движения, например, числа оборотов валов и других вращающихся объектов (до 15000 об./мин).
Принцип действия
ДПИ-301 является индуктивным пороговым датчиком с полупроводниковым коммутационным элементом. Датчик подключается по двухпроводной линии связи. Ток в цепи подключения зависит от положения металлического объекта относительно зоны срабатывания датчика:
- объект вне зоны срабатывания – состояние датчика, по аналогии с "сухим" контактом:
- для НЗ – "замкнуто", значение тока IЗ;
- для НР – "разомкнуто", значение тока IР.
- объект внутри зоны срабатывания – состояние датчика:
- для НЗ - "разомкнуто", значение тока IР;
- для НР – "замкнуто", значение тока IЗ.
Скачок тока в линии питания датчика с IЗ до IР детектируется входными цепями устройств (БУИР-301-16, МСБИ-302, РПИ-301М), к которым подключается датчик.
Условия эксплуатации:
- температура окружающей среды от минус 40 до плюс 70°С;
- атмосферное давление - от 630 до 800 мм рт.ст.;
- относительная влажность воздуха - до 95 % при температуре 35 °С и более низких температурах без конденсации влаги;
- вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм.
Монтаж
- Датчик положения индуктивный пороговый ДПИ-301 крепится на объекте при помощи двух гаек из комплекта монтажных частей.
- При размещении датчика необходимо учитывать минимально допустимые расстояния до окружающих элементов конструкций из металла. Допустимо размещение датчиков с меньшими расстояниями до металла, но при этом уменьшается расстояние срабатывания.
- Рабочее положение датчика – произвольное.
- Датчик подключается с помощью встроенного кабеля типа МКШ 2х0,35 мм2, ПВС 2х0,35 мм2 (или другим аналогичным кабелем) Длина кабеля выбирается при заказе (по умолчанию 2 м).
Гарантия
- Гарантийный срок хранения - 3 года.
- Гарантийный срок эксплуатации - 18 месяцев.
Обозначение при заказе
- Датчик с присоединительной резьбой М18х1, с номинальным расстоянием срабатывания 5 мм, с нормально разомкнутыми контактами: "Датчик ДПИ-301-18 СЭлХА 0.282.001 ТУ".
Характеристики
| Погрешность срабатывания датчика в нормальных условиях относительно номинального расстояния срабатывания не превышает следующих значений: | для ДПИ-301-12, ДПИ-301-18, ДПИ-301-18-1 | ± 1 мм | |
| для ДПИ-301-18-2 | ± 1,5 мм | ||
| Зона возврата датчика относительно фактического расстояния срабатывания не превышает следующих значений: | для ДПИ-301-12, ДПИ-301-18, ДПИ-301-18-1 | 1 мм | |
| для ДПИ-301-18-2 | 1,5 мм | ||
| Электрические параметры датчика: | индуктивность согласованных, последовательно соединенных обмоток, не более | 100 мкГн | |
| емкость, не более | 0,02 мкФ | ||
| Характеристики электрических цепей: | сопротивление нагрузки, не менее | 2 кОм | |
| питание датчика осуществляется от сети постоянного тока напряжением | (16 ± 4) В по двухпроводной линии связи | ||
| При этом значения выходных токов датчика: | до момента достижения номинального расстояния срабатывания | для ДПИ-301-12, ДПИ-301-18, ДПИ-301-18-2 | (1,4 ± 0,7) мА |
| для ДПИ-301-18-1 | (6 ± 2,5) мА | ||
| при достижении номинального расстояния срабатывания | для ДПИ-301-12, ДПИ-301-18, ДПИ-301-18-2 | (6 ± 2,5) мА | |
| для ДПИ-301-18-1 | (1,4 ± 0,7) мА | ||
| Во взрывоопасных зонах помещений питание ДПИ-301 должно осуществляться от искробезопасных цепей барьеров (устройств), имеющих вид взрывозащиты "искробезопасная цепь" с напряжением холостого хода не более 24 В и током короткого замыкания не более 30 мА (например, МСБИ-302, РПИ-301М, БУИР-301-16) | |||
| Электрическая мощность, потребляемая датчиком, не более | 0,2 Вт | ||
| Предельная длина линии связи датчика с устройством, обеспечивающим питание | 500 м | ||
| Датчики имеют светодиодную индикацию напряжения питания | |||
| Степень защиты от проникновения твердых предметов и воды | IP67 по ГОСТ 14254-96 | ||
| Средняя наработка до отказа, не менее | 100000 ч | ||
| Средний полный срок службы, не менее | 10 лет | ||
| Масса датчика с длиной кабеля 2 м, не более | 0,17 кг | ||
Взрывозащищенность
- Датчик имеет маркировку взрывозащиты 0ExiallCT5, соответствует ГОСТ 30852.0-2002, ГОСТ 30852.10-2002 и может быть установлен во взрывоопасных зонах помещений всех классов и наружных установок согласно гл. 7.3 ПУЭ и гл.3.4 ПТЭЭП.
- Датчик соответствует требованиям "Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-540-03 и пригоден для использования в системах противоаварийной автоматической защиты (ПАЗ).
Схемы
Габаритные и установочные размеры датчиков ДПИ-301
| Код датчика | Номинальное расстояние срабатывания, S, мм | D, мм | Е, мм | А, мм | С, мм | Исполнение по условиям установки |
| ДПИ-301-12 | 4 | М12х1 | Ø12,5 | 5 | 65 | неутапливаемое |
| ДПИ-301-18 | 5 | М18х1 | Ø 18,5 | 0,5 | 73 | утапливаемое |
| ДПИ-301-18-1 | ||||||
| ДПИ-301-18-2 | 8 | 10 | 83 | неутапливаемое |
- Длина кабеля L - по заказу потребителя.
- При отсутствии указаний потребителя L = 2 м.

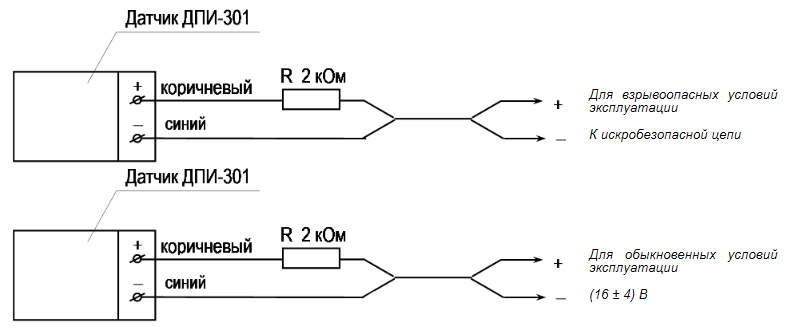

Схема электрическая соединений датчика ДПИ-301
Комплектация
- Датчик ДПИ-301 (модификация по заказу) - 1 шт.
- Комплект монтажных частей - 1 компл.
- Руководство по эксплуатации - 1 экз.
- Паспорт - 1 экз.
Модификации
| Код датчика | Номинальное расстояние срабатывания датчика, мм | Присоединительная резьба, мм | Состояние коммутационного элемента | Исполнение по условиям установки |
| ДПИ-301-12 | 4 | М12х1 | НР | неутапливаемое |
| ДПИ-301-18 | 5 | М18х1 | НР | утапливаемое |
| ДПИ-301-18-1 | НЗ | |||
| ДПИ-301-18-2 | 8 | НР | неутапливаемое |
Примечание
- Номинальным расстоянием срабатывания датчика считают расстояние между торцом датчика и подвижным элементом из углеродистой стали диаметром не менее 16 мм и толщиной не менее 0,1 мм, при котором изменяется выходной сигнал датчика.
Датчик выпускается со встроенным кабелем типа МКШ 2х0,35 мм2 (или другим аналогичным кабелем).
Длина кабеля - по заказу потребителя.
При отсутствии указаний потребителя датчик выпускается с длиной кабеля 2 м.
