Датчик ДКПУ-12, ДКПУ-22
Описание
Датчик ДКПУ
Датчики контроля положения унифицированные ДКПУ – это специальное устройство, предназначенное для:
- контроля положения шахтных подвижных объектов (а также концевой защиты);
- обеспечения защиты установок подъемного типа от переподъема.
К возможностям датчиков относится так же обеспечение самоконтроля исправности своих электросхем.
Устройство датчиков
Устройство ДКПУ состоит из нескольких отдельных частей.
|
Наименование |
Параметры |
Дополнительная информация |
|
|
Вес, кг |
Размеры, см |
||
|
Исполнительный блок БИ-1 |
33 |
42 * 38 * 3,5 |
Выполнен в форме цилиндрического металлического устройства. Имеет подводы для подключения кабеля или провода. |
|
Исполнительный блок БИ-2 |
3,7 |
14,5 * 21,5 * 17,5 |

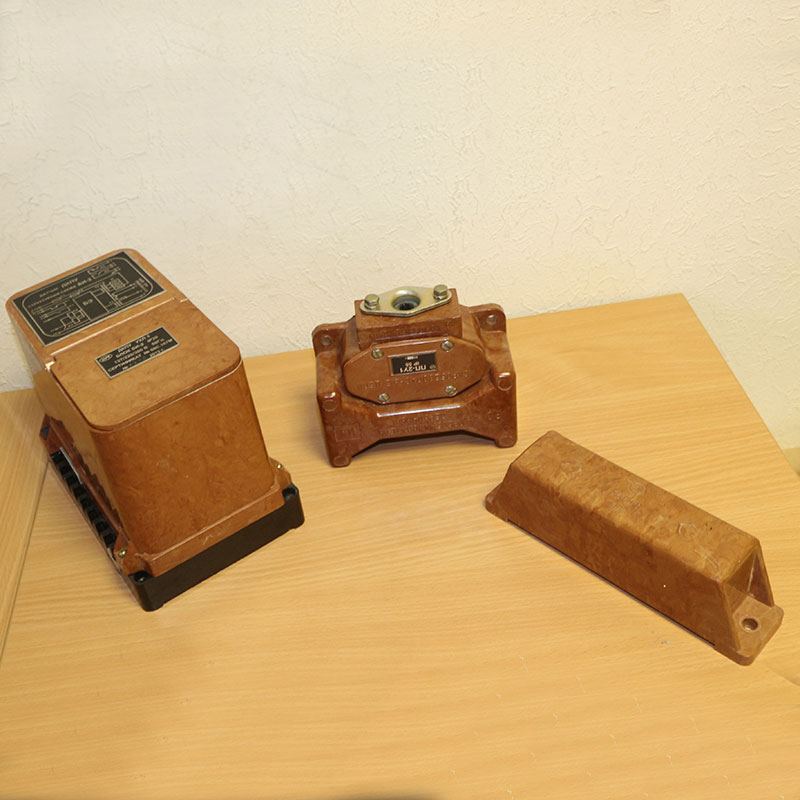

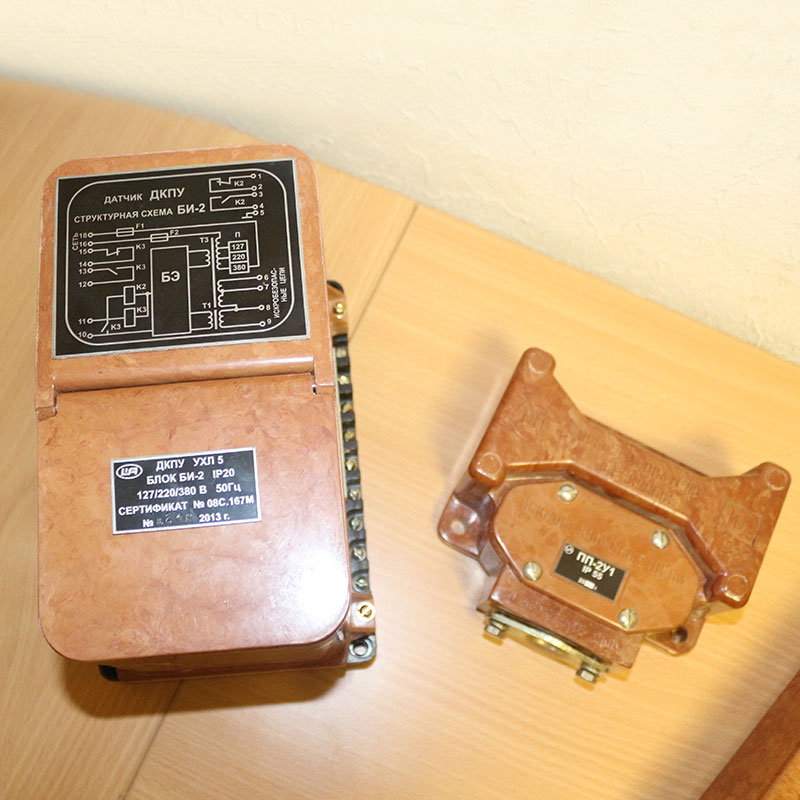

Имеет форму прямоугольника, корпусная часть произведена из материала, похожего на текстолит. Боковые части имеют разъемы для подключения мелких проводов. |
|
Магнит МПП |
1,6 |
23 * 6 * 7,5 |
Его форма похожа на небольшой прямоугольник. С двух противоположных боковых сторон сделаны пластины, в которых находятся дырки для крепежа на оборудование. |
|
Первичный преобразователь ПП-2 |
1,6 |
22 * 16 * 7,5 |
Похож на небольшой выключатель. Крепеж имеет боковые направления. На крышке находится отверстие для подвода рабочего кабеля. |
Характеристики
|
Характеристика |
Значение |
|
Допустимая рабочая температура: |
|
|
блоков БИ-1, БИ-2 |
-10…+35 °C |
|
преобразователя ПП-2 |
-40…+40 °C (относит. влажность до 100% при t° до 35 °C) |
|
Срабатывание датчика |
до 0,1 с |
|
Допустимое напряжение питающей сети: |
|
|
для ДКПУ-22 |
127, 220, 380 В |
|
для ДКПУ-12 |
127, 380, 660 В |
|
Частота сети |
50 Гц |
|
Контактов выходных реле |
2р, 2з |
|
Зазор между объектом контроля и первичным преобразователем |
до 160 мм |
Модификации

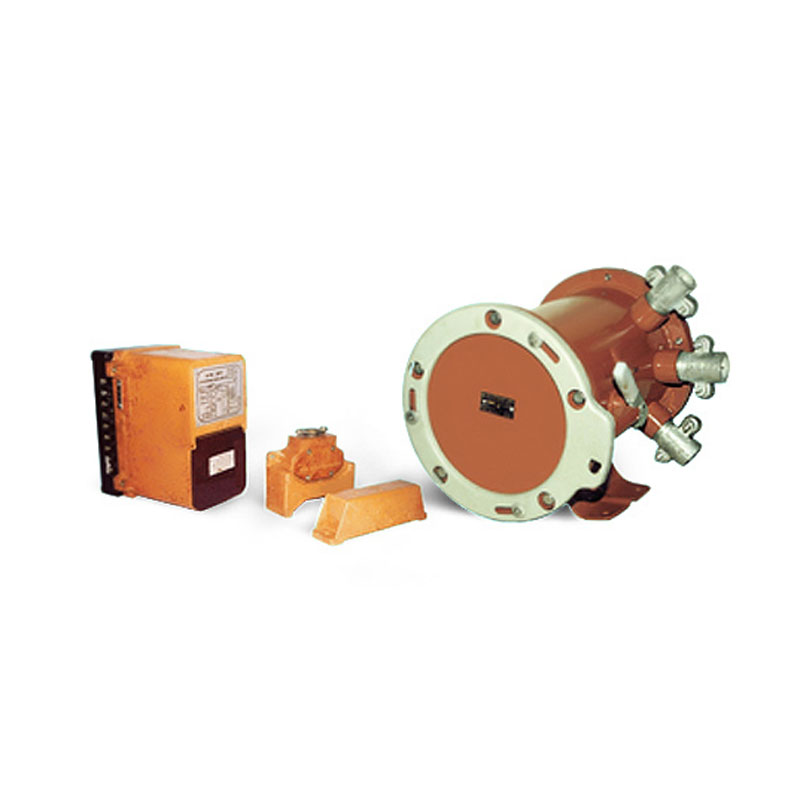

- Датчик ДКПУ-22 - используется на внешней части (поверхность) шахтной выработки. В его состав входит: блок БИ-2 исполнительного типа, магнит МПП, преобразователь ПП-2.
- Датчик ДКПУ-12 используется во внутренней части шахтных выработок. Он состоит из: исполнительного блока БИ-1, преобразователя ПП-2 и магнита МПП.
