Датчик ВК-610

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

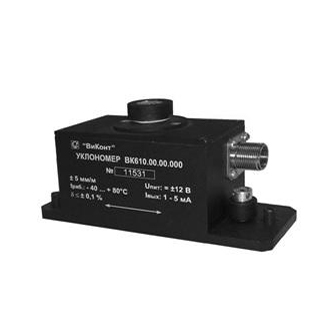

Датчик измерения угла наклона ВК-610 ознакамливает собой электронный прибор, выполняющий преобразование углового положения относительно горизонта в электросигнал.

Назначение

Использование этого устройства позволяет выполнять беспрерывный контроль рабочих параметров технологического оборудования, эксплуатируемого на промышленных и производственных предприятиях:

  • электрогенераторов,
  • турбоагрегатов,
  • компрессоров,
  • насосных установок,
  • двигателей и т. п.

Устройство и работа

Структурно датчик ВК-610 состоит из:

  • чувствительного к угловому положению элемента,
  • согласующего усилительного каскада,
  • нормализатора,
  • буферного усилительного каскада,
  • преобразователя «напряжение/ток» (исполнение 00 и исполнение 01).

На выходе чувствительного элемента генерируется напряжение, пропорциональное его углу наклона к горизонту. Через согласующий усилительный каскад данное напряжение передается на вход нормализатора. На выходе нормализатора напряжение приводится в соответствующий диапазон, после чего подается на буферный усилитель. После этого полученное напряжение движется на выходный контроль датчика (исполнение 02) либо же на преобразователь «напряжения или тока и после этого на выход (исполнения 00 и 01).

Корпус прибора изготовлен из алюминиевого сплава.

Характеристики

Полное наименование

Датчик измерения угла наклона ВК-610

Измерительный диапазон

(-5÷+5) мм/м

Интервал силы тока на выходе

1 000 … 5 000 мкА (модель 00)

4 … 20 мА (модель 01)

Интервал напряжения на выходе

-0,497 Вольт … +0,483Вольт (модель 02)

Эксплуатационный температурный отрезок показаний

(+10÷+70)°C

Измерительная ошибка

±1% (модель 02)

±2% (модели 00 и 01)

Питающее напряжение

12…18 Вольт (модели 00 и 02)

22,8…25,2 Вольт (модель 01)

Коэффициент преобразования (КП)

(0,38…0,42) мА*м/мм (модель 00)

(1,52…1,68) мА*м/мм (модель 01)

(95…105) мВ*м/мм (модель 02)

Сопротивление нагрузки

>10 кОм (модель 02)

Температурная погрешность КП

Точные размеры

5х7х13 сантиметров

Вес датчика без тары

0,45 кг

Комплектация

В поставочную комплектацию также входят:

  • набор разъемных элементов,
  • 2 монтажных винта М6х30,
  • 2 контровочных гайки,
  • 3 юстировочных винта,
  • инструкция использования,
  • паспорт.

Модификации

Существует 3 модификации прибора, различающиеся напряжением питания, типом и пределами выходного сигнала. Обозначаются эти модификации двумя цифрами в названии и выгравированными на корпусе:

  • Датчик ВК-610-00,
  • Датчик ВК-610-01,
  • Датчик ВК-610-02.
