Описание

Датчик конечных положений герконовый ДКПГ-301 предназначен для бесконтактного контроля положения подвижных элементов технологических аппаратов химической, нефтехимической, пищевой и других отраслей промышленности.

Область применения

Датчики ДКПГ-301 могут быть использованы:

  • в составе систем сигнализации, блокировки и противоаварийной защиты промышленного оборудования;
  • в составе систем управления движением промышленных механизмов и устройств;
  • в составе счетных систем для контроля циклических видов движения, например, числа оборотов валов и других вращающихся объектов (до 15000 об/мин).

Принцип действия

Датчик конечных положений ДКПГ-301 является магнитоуправляемым датчиком с герконом в качестве коммутационного элемента. Датчик подключается по трехпроводной линии связи. Состояние контактов датчика зависит от положения магнита относительно зоны срабатывания датчика:

  • магнит вне зоны срабатывания – состояние контактов датчика:
    • для НЗ – "замкнуто";
    • для НР – "разомкнуто".
  • магнит внутри зоны срабатывания – состояние контактов датчика:
    • для НЗ - "разомкнуто";
    • для НР – "замкнуто".

Изменение состояния контактов в цепи датчика детектируется входными цепями устройств, к которым подключается датчик (например, БУИР-301-16, МСБИ-302, РПИ-301М).

Условия эксплуатации:

  • температура окружающей среды от минус 60 до плюс 85 °С;
  • атмосферное давление - от 630 до 800 мм рт.ст.;
  • относительная влажность воздуха - до 95 % при температуре 35 °С и более низких температурах без конденсации влаги;
  • вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм.

Монтаж

  • Датчик крепится на объекте при помощи двух гаек, входящих в комплект поставки.
  • Рабочее положение датчика – произвольное.
  • Датчик подключается с помощью встроенного кабеля типа МКШ 5х0,35 мм2 (или другим аналогичным кабелем).
  • Длина кабеля выбирается при заказе (по умолчанию 2 м).

Гарантия

  • Гарантийный срок хранения - 3 года.
  • Гарантийный срок эксплуатации - 18 месяцев.

Обозначение при заказе

  • Датчик с монтажом кабеля в металлорукаве и креплением металлорукава стяжкой: "Датчик конечных положений герконовый ДКПГ-301-1".

Характеристики

Расстояние срабатывания датчика 10-30 мм (в зависимости от магнита)
Электрические параметры датчика: коммутируемый ток 0,25 А
пропускаемый ток 0,5 А
коммутируемое напряжение 60 В
коммутируемая мощность 4 Вт
сопротивление в замкнутом состоянии, не более 0,16 Ом
сопротивление изоляции между НЗ выводами, не менее 20 МОм
сопротивление изоляции между НР выводами, не менее 100 МОм
время срабатывания для НЗ выводов, не более 2,0 мс
время срабатывания для НР выводов, не более 5,0 мс
время отпускания для НЗ выводов, не более 0,5 мс
время отпускания для НР выводов, не более 0,3 мс
количество срабатываний 104-106
частота коммутируемого сигнала, не более 10 кГц
Во взрывоопасных зонах помещений питание ДКПГ-301 должно осуществляться от искробезопасных цепей барьеров (устройств), имеющих вид взрывозащиты "искробезопасная цепь" с напряжением холостого хода не более 24 В и током короткого замыкания не более 30 мА (например, МСБИ-302, РПИ-301М, БУИР-301-16)
Степень защиты от проникновения твердых тел и воды IP67 по ГОСТ 14254-2015
Средняя наработка до отказа, не менее 100000 ч
Средний полный срок службы, не менее 10 лет
Масса датчика с длиной кабеля 2 м, не более 0,17 кг

Взрывозащищенность

  • Датчик имеет маркировку взрывозащиты 1ExdIIBT6, соответствует ГОСТ 30852.0-2002, ГОСТ 30852.1-2002 и может быть установлен во взрывоопасных зонах помещений всех классов и наружных установок согласно гл. 7.3 ПУЭ и гл.3.4 ПТЭЭП.
  • Датчик соответствует требованиям "Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-540-03 и пригоден для использования в системах противоаварийной автоматической защиты (ПАЗ).

Схемы

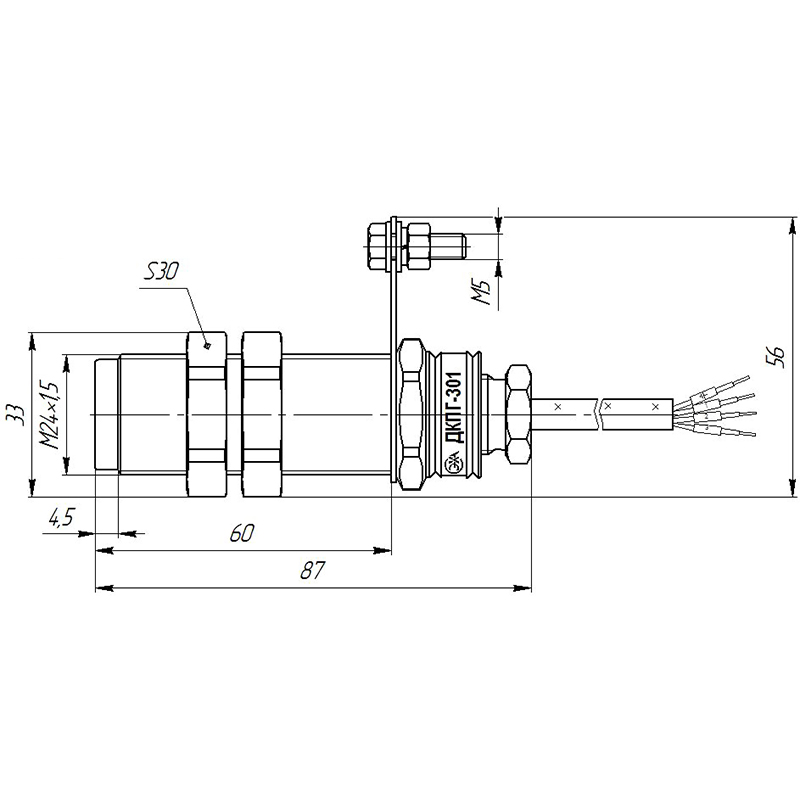

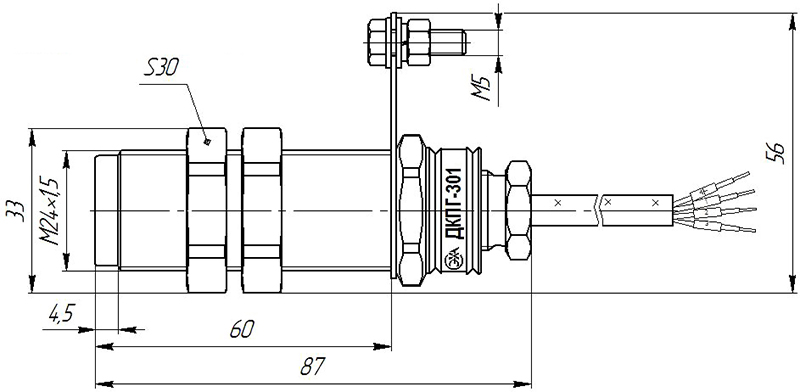

Габаритные и установочные размеры датчиков ДКП-301

Габаритные и установочные размеры датчиков ДКП-301

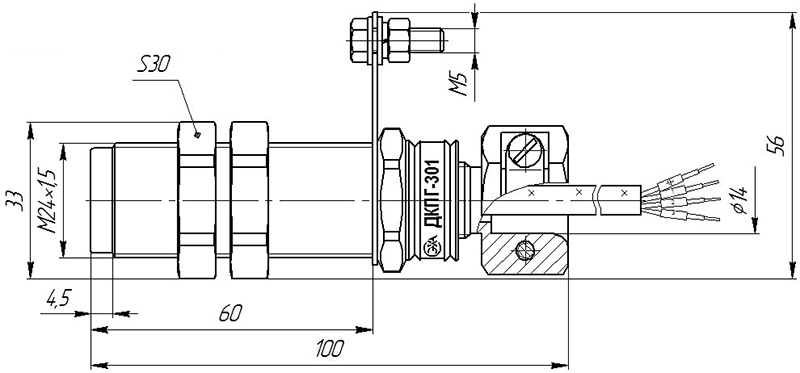

Габаритные и установочные размеры датчиков ДКП-301-1

Габаритные и установочные размеры датчиков ДКП-301-1

Габаритные и установочные размеры датчиков ДКП-301-2

Габаритные и установочные размеры датчиков ДКП-301-2

Схема электрическая принципиальная датчика ДКПГ-301

Схема электрическая принципиальная датчика ДКПГ-301

Модификации

Код прибора Способ крепления металлорукава Рис.
ДКПГ-301 - 1
ДКПГ-301-1 Стяжка 2
ДКПГ-301-2 Втулка 3
  • Датчик выпускается со встроенным кабелем типа МКШ 5х0,35 мм 2 (или другим аналогичным кабелем).
  • Длина кабеля - по заказу потребителя.
  • При отсутствии указаний потребителя датчик выпускается с длиной кабеля 2 м.
