Вибропреобразователь ВД-30С
Описание
Вибропреобразователь ВД-30С со встроенной электроникой является электротехническим прибором, формирующим выходной сигнал, величина которого однозначно зависит от среднеквадратичного значения (СКЗ) виброскорости.
Назначение преобразователь ВД-30С
Использование устройства позволяет осуществлять беспрерывный контроль вибрационных характеристик механического оборудования, оснащенного вращающимися роторами:
- Турбин,
- Насосов,
- Компрессоров,
- Электрогенераторов и т. Д.
На выходе формируется электроток в унифицированном диапазоне, пропорциональный величине измеряемого параметра.
Устройство и работа

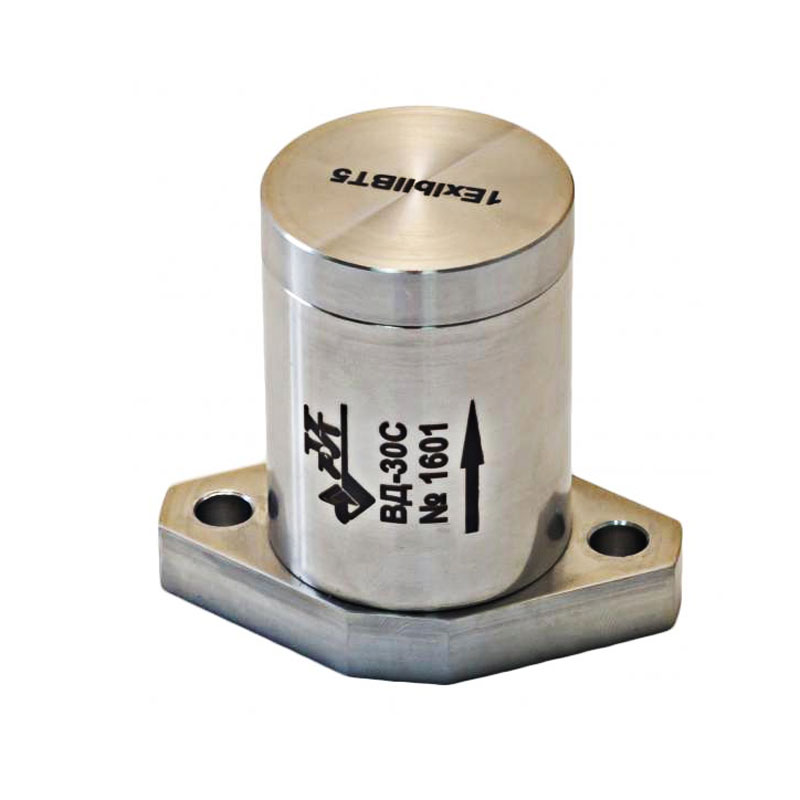

Вибрационных действий преобразователь ВД-30С (имеет встроенную электронику) имеет герметичный корпус цилиндрической формы, выполненный из нержавеющего стального сплава. Нижний торец корпуса оснащен фланцем с отверстиями под болтовое соединение.
Датчик, используемый в вибропреобразователе, пьезоэлектрического типа. Сигнал с него поступает на вход встроенного нормирующего согласующего предусилителя, обеспечивающего его преобразование в унифицированный токовый диапазон.
При установке устройства на контролируемый объект необходимо, чтобы основная ось чувствительности была параллельна виброколебаниям, СКЗ которых требуется контролировать.
Характеристики
|
Промвитех название |
Вибропреобразователь ВД-30С |
|
Рабочий частотный интервал |
(0,01÷1)кГц |
|
Преобразовательные диапазоны по СКЗ вибрационной скорости (миллиметров в секунду) |
От 0,16 до 16 От 0,2 до 20 От 0,32 до 31,6 От 0,5 до 50 От 1 до 100 |
|
Коэффициенты преобразования (КП) |
(1000/800/506/320/160)мкА*с/мм |
|
Пределы сигнала на выходе |
(4÷20)мА |
|
Погрешность КП |
±25мкА*с/мм |
|
Неравномерность АХ |
|
|
Уменьшение АЧХ для частот (10 на 1000)Гц |
|
|
Резонансная частота |
4кГц |
|
Питающее постоянное напряжение |
(22,8÷25,2)В |
|
Потребляемая сила тока |
4мА |
|
Герметизация |
Степень IP65 |
|
Исполнение по климатическим показателям |
УХЛ4.1 |
|
Рекомендуемые температурные рамки |
(-30,111÷+80,111)°C |
|
Отказоустойчивость |
>150тыс.ч |
|
Срок качественной службы |
9,99 лет |
|
Взрывозащита |
1ExibIIBT5 |
|
Устойчивость к внешним нагрузкам |
группа М5 |
|
Допустимая внешняя влажность |
|
|
Размер |
60х38х66мм |
|
Вес |
400г |
Модификации
Устройство выпускается в 2-х модификациях:
- Вибропреобразователь ВД-30С.00 – оснащена резьбовым разъемом-соединителем 2РМ14 для электрокабеля (расположен на боковой поверхности цилиндрического корпуса),
- Вибропреобразователь ВД-30С.01 – оснащена встроенным электрокабелем, заключенным в металлорукав.
