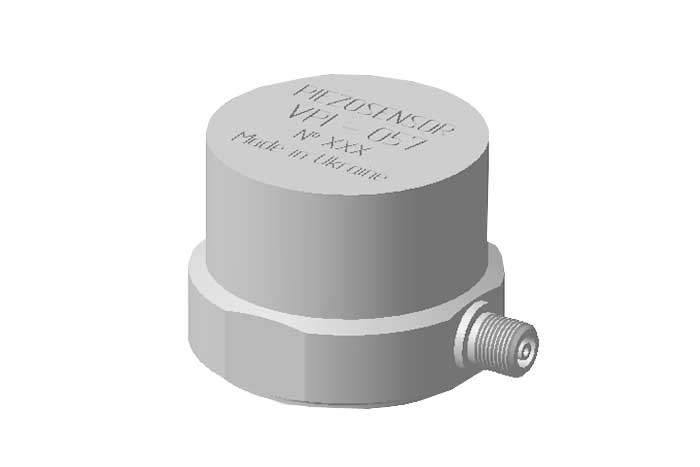

Вибропреобразователь ВПИ-057

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Вибропреобразователь ВПИ-057 предназначен для преобразования виброускорений в пропорциональный электрический сигнал.

Область применения

Вибропреобразователь широко используется в метрологических лабораториях и цехах КИПиА.

Принцип действия

Чувствительный элемент изгибного типа воспринимает вибрацию корпуса и формирует электрический сигнал, пропорциональный величине виброускорений.

Чувствительный элемент изготовлен методом диффузион ной сварки, включает пьезокерамический элемент, электри ческие характеристики которого дополнительно термостабилизированы.

ВПИ-057 может использоваться с вторичными приборами для измерения параметров вибрации.

Технические характеристики
Параметры Значение
Коэффициент преобразования,мВ/ ⋅м⋅с-2 4,5 - 5,5
Коэффициент преобразования по заряду, пКл/м⋅с-2 22,5
Рабочий диапазон частот, Гц 2...1000
Частота собственного резонанса , Гц ≥6000
Нелинейность амплитудной характеристики, % ± 2
Неравномерность частотной характеристики, % ± 6
Относительный коэффициент поперечного преобразования, % ≤5
Погрешность, вызванная изменением температуры, %/ ° С ±0,1
Емкость, пФ 4000 - 5000
Сопротивление изоляции, Ом ≥ 10 8
Рабочий диапазон температур,° С 0...150
Удар, g 300
Исполнение корпуса IР 67
Габаритные размеры ВПИ-057, мм 24х38
Материал 12Х18Н10Т
Разьем ОССР-50
Крепление шпилька М5
Момент затяжки, Нм 1,9 .. 2,1
