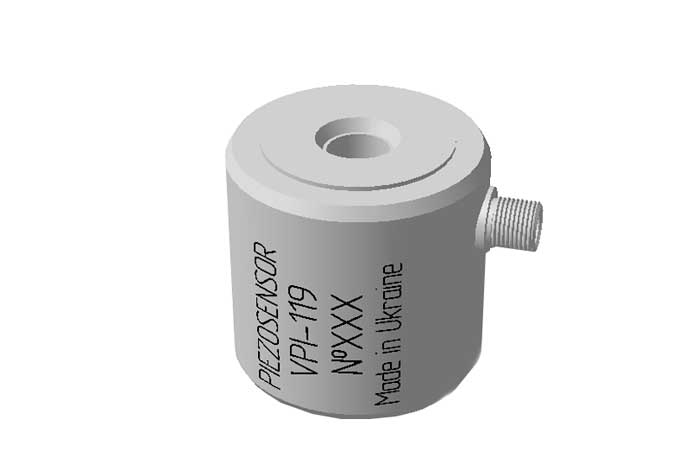

Вибропреобразователь ВПИ-119

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Вибропреобразователь ВПИ-119 предназначен для преобразования виброускорений в пропорциональный электрический сигнал.

Область применения

Вибропреобразователь широко используется в метрологических лабораториях и цехах КИПиА.

Принцип действия

Чувствительный элемент изгибного типа воспринимает вибрацию корпуса и формирует электрический сигнал, пропорциональный величине виброускорений.

Чувствительный элемент изготовлен методом диффузион ной сварки, включает пьезокерамический элемент, электри ческие характеристики которого дополнительно термостабилизированы.

ВПИ-119 может использоваться с вторичными приборами для измерения параметров вибрации.

Технические характеристики
Параметры Значение
Коэффициент преобразования,мВ/ ⋅м⋅с-2 4,5...5,5
Коэффициент преобразования по заряду, пКл/м⋅с-2 22,5
Рабочий диапазон частот, Гц 2...1000
Частота собственного резонанса , Гц ≥6000
Нелинейность амплитудной характеристики, % ±2
Неравномерность частотной характеристики, % ±4
Относительный коэффициент поперечного преобразования, % ≤3
Погрешность, вызванная изменением температуры, %/ ° С ±0,1
Емкость, пФ 4000 - 5000
Сопротивление изоляции, Ом ≥ 10 8
Рабочий диапазон температур,° С 0...150
Удар, g 300
Исполнение корпуса IР 67
Масса ВПИ-119, г 100
Габаритные размеры, мм 30х37
Материал 12Х18Н10Т
Разьем ОССР-50
Крепление винт М6
Момент затяжки, Нм 2,5 ... 2,7
