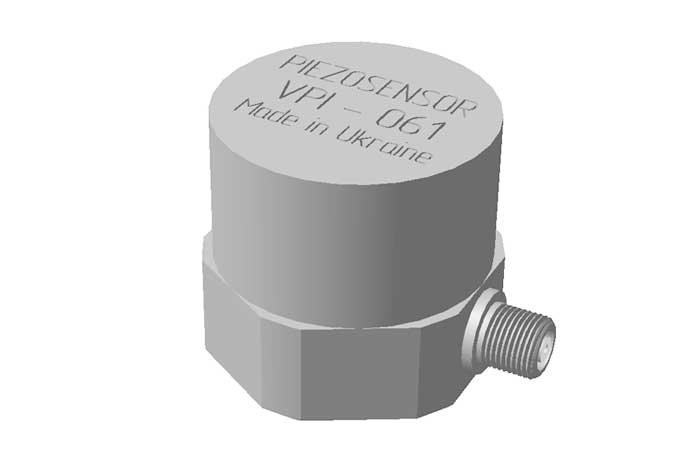

Вибропреобразователь ВПИ-061

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Вибропреобразователь ВПИ-061 предназначен для преобразования виброускорений в пропорциональный электрический сигнал.

Область применения

Вибропреобразователь широко используется в метрологических лабораториях и цехах КИПиА.

Принцип действия

Чувствительный элемент изгибного типа воспринимает вибрацию корпуса и формирует электрический сигнал, пропорциональный величине виброускорений.

Чувствительный элемент изготовлен методом диффузион ной сварки, включает пьезокерамический элемент, электри ческие характеристики которого дополнительно термостабилизированы.

ВПИ-061 может использоваться с вторичными приборами для измерения параметров вибрации.

Технические характеристики
Параметры Значение
Коэффициент преобразования,мВ/ ⋅м⋅с-2 0,8...1,2
Коэффициент преобразования по заряду, пКл/м⋅с-2 1,0
Рабочий диапазон частот, Гц 2...4000
Частота собственного резонанса , Гц ≥12000
Нелинейность амплитудной характеристики, % ±4
Неравномерность частотной характеристики, % ±6
Относительный коэффициент поперечного преобразования, % ≤5
Погрешность, вызванная изменением температуры, %/ ° С ±0,1
Емкость, пФ 4000 - 5000
Сопротивление изоляции, Ом ≥ 10 8
Рабочий диапазон температур,° С 0...150
Удар, g 300
Исполнение корпуса IР 67
Масса, г 100
Габаритные размеры ВПИ-061, мм 24х38
Материал 12Х18Н10Т
Разьем ОССР-50
Крепление шпилька М5
Момент затяжки, Нм 1,9 .. 2,1
