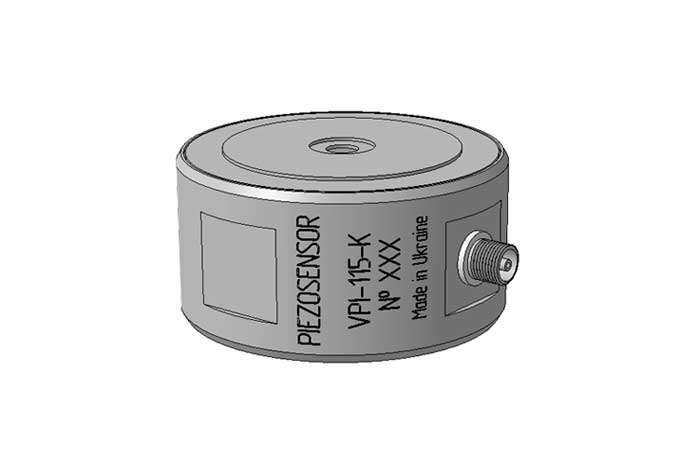

Вибропреобразователь ВПИ-115-К

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Вибропреобразователь ВПИ-115-К предназначен для преобразования виброускорения в пропорциональный электрический сигнал.

Область применения

Вибропреобразователь широко используется:

  • в метрологических лабораториях и цехах КИПиА.
  • при поверке (калибровке) низкочастотных датчиков вибрации.

Принцип действия

Чувствительный элемент изгибного типа воспринимает вибрацию корпуса и формирует электрический сигнал, пропорциональный величине виброускорения. Чувствительный элемент изготовлен методом диффузионной сварки, включает пьезокерамический элемент, электрические характеристики которого дополнительно термостабилизированы.

ВПИ-115 К может использоваться со вторичными прибор ами для измерения параметров вибрации.

Технические характеристики
Параметры Значение
Коэффициент преобразования,мВ/ ⋅м⋅с-2 20...30
Коэффициент преобразования по заряду, пКл/м⋅с-2 200...300
Рабочий диапазон частот, Гц 450
Частота собственного резонанса , Гц 2100
Нелинейность амплитудной характеристики, % ±2
Неравномерность частотной характеристики, % ≤±3
Температураная характеристика, %/ ° С ±0,1
Емкость, пФ 900-1200
Сопротивление изоляции, Ом ≥ 1010
Рабочий диапазон температур,° С -20...+80
Удар, g 1000
Исполнение корпуса IР 67
Пьезочувствительный элемент изгибный ЦТС-83Г
Масса ВПИ-115-К , г ≤370
Габаритные размеры, мм 26х56
Материал 12Х18Н10Т
Разьем ОССР-50
Крепление шпилька М5
Момент затяжки, Нм 1,9...2,1
