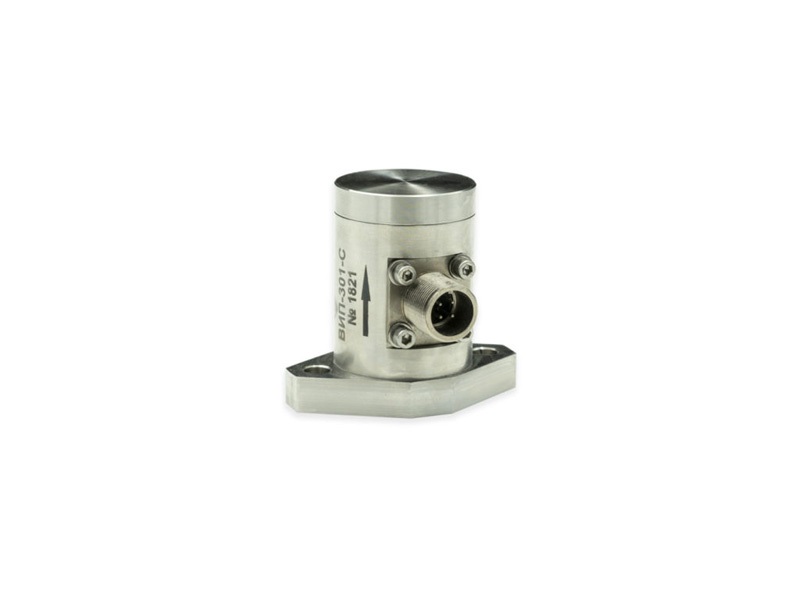

Вибропреобразователь ВИП-301-С

No votes yet

Виброизмерительный преобразователь ВИП-301-С является электронным аппаратом, осуществляющим контрольно-измерительные функции над механическими параметрами вибраций, сопровождающих работу промышленного и производственного оборудования.

Назначение

Применение преобразователя позволяет:

  • обеспечивать электропитание типа «искробезопасная цепь»,
  • пропорционально трансформировать СКЗ виброскорости полигармонических механических вибраций, зафиксированную датчиком, в унифицированный токовый интервал на выходе,
  • генерировать на выходе напряжение, пропорциональное мгновенной виброскорости.

Вибропреобразователь ВИП-301-С целесообразно использовать для контроля рабочих параметров и автоматизированного управления рабочим режимом электромеханического оборудования, эксплуатирующегося во взрывоопасных зонах:

  • насосов,
  • компрессоров,
  • двигателей и т. п.

Устройство и работа

Конструктивно виброизмерительный преобразователь состоит из:

  • акселерометра ВД-31,
  • вторичного преобразователя,
  • соединительного кабеля, имеющего вибростойкое исполнение и заключенного в металлорукав.

Акселерометр ВД-31 изготовлен из сплава на основе алюминия. Корпус преобразователя изготовлен из стального сплава. Между собой датчик и преобразователь соединены посредством электрического кабеля.

Для источника питания следует использовать стабилизированный генератор постоянного напряжения амплитудой 24В.

Подключение внешних устройств выполняется через клеммную колодку.

Правильное обозначение

преобразователь ВИП-301-С

Преобразовательный интервал по СКЗ виброскорости (сантиметры в секунду)

От 0,016 до 1,6

От 0,02 до 2

От 0,032 до 3,16

От 0,05 до 5

От 0,1 до 10

Измерительная погрешность

±5%

Рабочий частотный интервал

(0,01÷1) кГц

Неравномерность АЧХ

±6%

Интервал выходного тока

(4÷20) мА

Сопротивление изоляции

0,02 ГОм

Коэффициент преобразования в поперечном направлении

<5% (относительный)

Питающее напряжение

(22,8÷25,2)В

Устойчивость к внешним нагрузкам

группа М5

Рабочий температурный интервал

(-40÷+250) °C (датчик)

(+5÷+50)°C (преобразователь)

Допустимые пределы внешней влажности

<95% при +35 °C

Степень защиты

IP54 (преобразователь)

IP65 (датчик)

Отказоустойчивость

151 000 часов

Взрывозащита

1ExibIIВT5

Срок службы

10 лет

Размер

115х30х65 мм (преобразователь)

33х26,5 мм (датчик)

Масса

0,05 кг (датчик)
