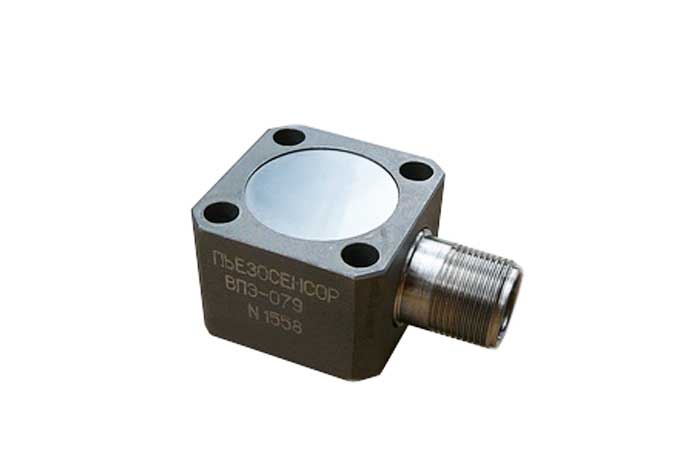

Вибропреобразователь ВПЭ-079-Н

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Вибропреобразователь ВПЭ-079-Н предназначен для преобразования вибрации корпусных деталей машин и механизмов в электрический сигнал переменного тока пропорциональный виброускорений.

Область применения

Вибропреобразователь широко используется:

  • в автоматизированных системах контроля и регулирования ГЭС, ТЭЦ, АЭС, газоперекачивающих станций.
  • в стационарной виброизмерительной аппаратуре для промышленных объектов: паровых турбинах, генераторах, электродвигателях, насосах, вентиляторах.
  • в системах защиты от вибрационного разрушения.
Технические характеристики
Параметры Значение
Коэффициент преобразования,мкА/ ⋅м-1⋅с-2 10
Отклонение коэффициента преобразования, % ≤ ± 5
Диапазон преобразования виброускорений, м/с 0,1....300
Рабочий диапазон частот , Гц 10...1000
Частота собственного резонанса ВПЭ-079-Н, Гц ≥6000
Нелинейность амплитудной характеристики, % ≤ ± 2
Неравномерность частотной характеристики, % ≤ ± 6
Относительный коэффициент поперечного преобразования, % ≤5
Рабочий диапазон температур, С 0...120
Погрешность, вызванная изменением температуры, %/ ° С ≤ ± 0,05
Напряжение питания, В 24 ± 6
Сила тока потребления, мА 2...20
Уровень собственных шумов, мкА ≤0,08
Сопротивление изоляции, Ом ≥ 10 8
Исполнение корпуса IР 67
Масса, г ≤200
Габаритные размеры, мм 26х35х53
Материал корпуса 12Х18Н10Т
Разъем 2РМГ14
Крепление два болта М5
Момент затяжки вибропреобразователя, Нм 1,9 ... 2,1

Принцип действия

Чувствительный элемент изгибного типа с закрепленной сейсмической массой воспринимает вибрацию корпуса и формирует электрический сигнал, пропорциональный величине виброускорения. Электрический сигнал усиливается встроенной электронной схемой.

Чувствительный элемент вибропреобразователя ВПЭ-079-Н изготовлен методом диффузионной сварки. Включает пьезокерамический элемент, электрические характеристики которого термостабилизированы.
