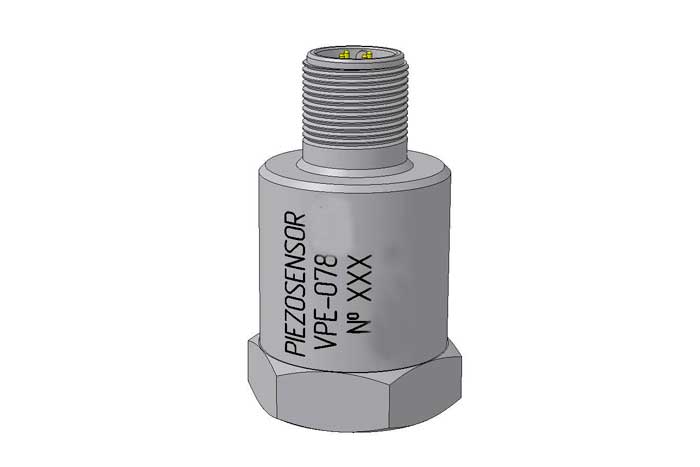

Вибропреобразователь ВПЭ-078-Т
Описание
Вибропреобразователь ВПЭ-078-Т предназначен для преобразования вибрации корпусных деталей машин и механизмов в электрический сигнал переменного тока пропорциональный виброускорений.
Область применения
Вибропреобразователь широко используется:
- в автоматизированных системах контроля и регулирования ГЭС, ТЭЦ, АЭС, газоперекачивающих станций.
- в стационарной виброизмерительной аппаратуре для промышленных объектов: паровых турбинах, генераторах, электродвигателях, насосах, вентиляторах.
- в системах защиты от вибрационного разрушения.
| Параметры | Значение |
| Коэффициент преобразования,мкА/ ⋅м-1⋅с-2 | 10 |
| Отклонение коэффициента преобразования, % | ≤ ± 5 |
| Диапазон преобразования виброускорений, м/с | 0,1....100 |
| Рабочий диапазон частот , Гц | 10...1000 |
| Частота собственного резонанса ВПЭ-078-Т, Гц | ≥6000 |
| Нелинейность амплитудной характеристики, % | ≤ ± 2 |
| Неравномерность частотной характеристики, % | ≤ ± 6 |
| Относительный коэффициент поперечного преобразования, % | ≤5 |
| Рабочий диапазон температур, С | 0...120 |
| Погрешность, вызванная изменением температуры, %/ ° С | ≤ ± 0,05 |
| Напряжение питания, В | 7,5 ± 0,5 |
| Сила тока потребления, мА | 3-4 |
| Уровень собственных шумов, мкА | ≤0,08 |
| Сопротивление изоляции, Ом | ≥ 10 8 |
| Исполнение корпуса | IР 67 |
| Масса, г | ≤120 |
| Габаритные размеры, мм | 56х30 |
| Материал корпуса | 12Х18Н10Т |
| Разъем | 2РМГ14 |
| Крепление | шпилька М6 |
| Момент затяжки вибропреобразователя | 2,5...2,7 |
Принцип действия
Чувствительный элемент изгибного типа с закрепленной сейсмической массой воспринимает вибрацию корпуса и формирует электрический сигнал, пропорциональный величине виброускорения. Электрический сигнал усиливается встроенной электронной схемой.
Чувствительный элемент вибропреобразователя ВПЭ-078-Т изготовлен методом диффузионной сварки. Включает пьезокерамический элемент, электрические характеристики которого термостабилизированы.
