Вибропреобразователь KV VPE/FSА

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Вибропреобразователь KV VPE/FSА пред назначены для преобразования виброускорения и виброскорости узлов машин и механизмов в пропорциональные электрические сигналы.

Область применения

Вибропреобразователь широко используется:

  • в автоматизированных системах контроля и регулирования
  • в стационарной виброизмерительной аппаратуре для промышленных объектов: электродвигателей, насосов, вентиляторов.
  • в системах защиты от вибрационного разрушения, эксплуатируемые в подземных выработках угольных шахт, в том числе опасных по газу и пыли, а также во взрывоопасных зонах.

Конструктивное исполнение

Преобразователь KV VPE/FSA состоит из:

  • вибропреобразователя VPE,
  • соединительного кабеля,

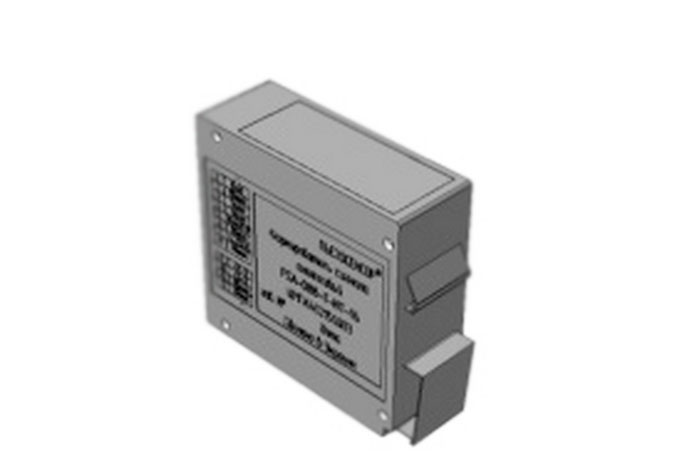

  • формирователя сигнала FSА.

Вибропреобразователь выполнен из нержавеющей стали. В корпусе закреплен чувствительный элемент. Конструкция чувствительного элемента - пьезоэлектрический биморф. В верхней части корпуса вибропреобразователя установлена плата преобразователя. Кабель подключается к вибропреобразователю через разъем 2Р МГ14.

Технические характеристики
Параметры Значение
Диапазон измерения виброскорости, мм/с от 0,5 до 16
Рабочий диапазон частот, Гц от 10 до 1000
Диапазоны изменения выходных сигналов:
  • переменного напряжения пропорционального мгновенному значению (МЗ) виброскорости относительно уставки 1,5В, мВ
  • постоянного тока, пропорционального СКЗ виброскорости, мА
от 0 до 1000 от 4 до 20
Номинальные коэффициенты преобразования:
  • для МЗ виброскорости, мВ/(мм/c)
  • для СКЗ виброскорости, мА/(мм/с)
42,5
1,0
Отклонение коэффициента преобразования от номинального значения
  • для МЗ виброскорости, %
  • для СКЗ виброскорости, %
± 7
± 7
Нелинейность амплитудной характеристики на базовой частоте:
  • переменного напряжения пропорционального мгновенному значению (МЗ) виброскорости относительно уставки 1,5В,%
  • постоянного тока, пропорционального СКЗ виброскорости, %
± 5
Пределы основной относительной погрешности преобразования на базовой частоте при доверительной вероятности 0,95, не более, % ± 6
Неравномерность амплитудно-частотной характеристики от 10 до 1000 Гц:, %
  • переменного напряжения, пропорционального МЗ виброскорости
  • постоянного тока, пропорционального СКЗ виброскорости
+10; -20
+10; -20
Неравномерность амплитудно-частотной характеристики от 20 до 630 Гц,%
  • переменного напряжения, пропорционального МЗ виброскорости
  • постоянного тока, пропорционального СКЗ виброскорости
± 10
± 10
Средняя наработка на отказ (расчетная):
  • вибропреобразователь не менее, ч
  • формирователя не менее, ч
300000
200000
Средний срок службы, лет 10
