Вибропреобразователь ВД-30

Вибропреобразователь ВД-30 со специально встроенным усилителем рабочего сигнала является электромеханическим устройством для однозначной трансформации механических параметров в электрический сигнал на выходе.

Назначение преобразователя ВД-30

Использование устройства позволяет выполнять преобразование амплитуды ускорения вибрационных колебаний поверхности объекта в электросигнал. Для контроля доступны виброускорения по следующим плоскостям:

  • Горизонтальной,
  • Вертикальной,
  • Поперечной,
  • Осевой.

Устройство и работа

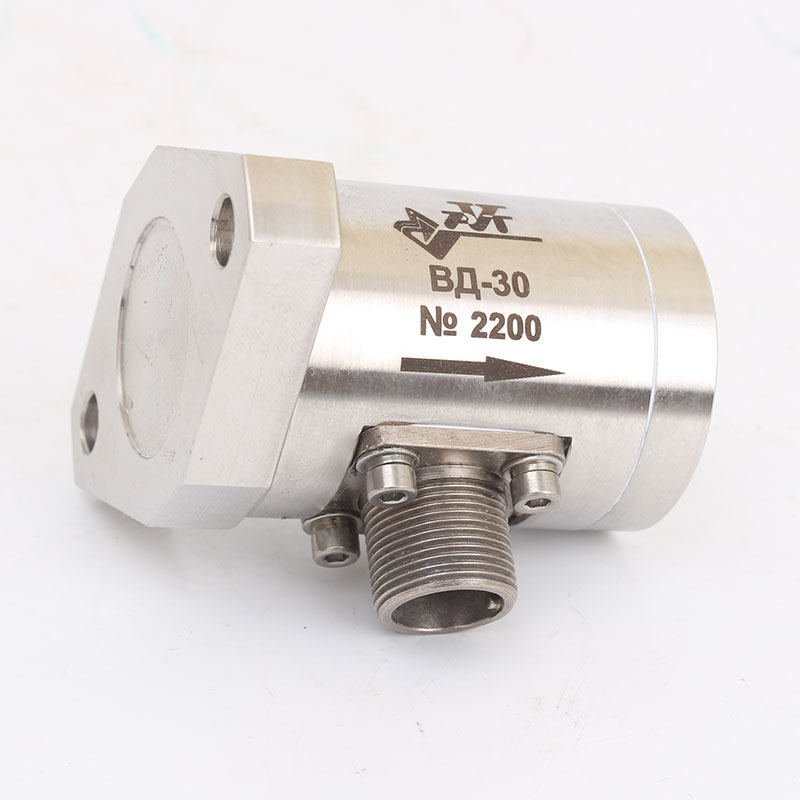

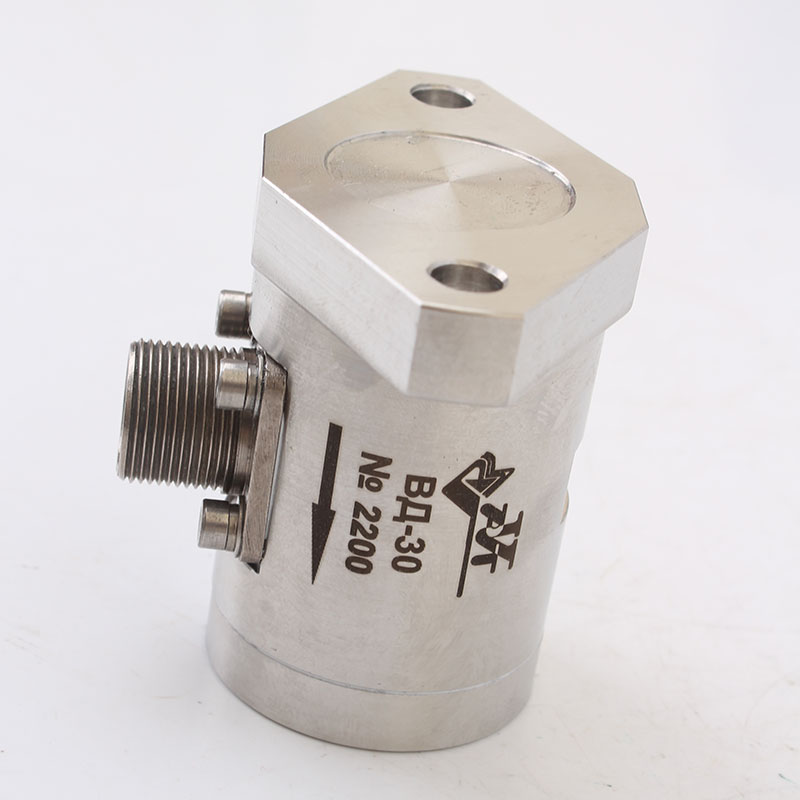

Вибрационного типа преобразователь ВД-30 со специфически встроенным прибором усиления сигнала имеет цилиндрический корпус, с одного из торцов которого имеется монтажный фланец с отверстиями для болтового соединения. Другой торец закрыт крышкой с нанесенным на нее наименованием степени взрывозащиты.

В корпусе вибропреобразователя размещена печатная плата с электросхемой усилителя электросигнала, поступающего от датчика-преобразователя. Усилитель выполнен по дифференциальной схеме, чем достигается высокий уровень помехозащищенности при передаче сигнала от датчика. Также подобная схема обеспечивает оптимальный уровень соотношения сигнал/шум. В результате это устройство отлично подходит для эксплуатации в промышленных условиях, характеризующихся высоким уровнем внешних помех.

Отличительной особенностью усилителя является нормированный коэффициент усиления.

Продукт

Вибропреобразователь ВД-30

Рабочая частота

(3÷5000) Гц

Коэффициенты преобразования (КП)

(10/31,6)мкА*кв.с/м

Погрешность КП

±2,5%

Коэффициент поперечного преобразования (относительный)

<±5%

Неравномерность АХ (для виброускорения <300м/кв.с)

<±6%

Температурная погрешность преобразования

<±0,05%/° в диапазоне (-20÷+120)°C

<±0,1%/° в диапазоне (-30÷+20)°C

Резонансная частота

>6кГц

Подача напряжения при питании

(7÷15)В

Потребляемая токовая сила

(12,5÷20)мА

Степень герметичности

IP65

Длина связующей линии

0,3км

Температура (норм работа)

(-30÷+120)°C

Отказоустойчивость

>150тыс.ч

Срок службы

10,01 лет

Взрывозащита

1ExibIIBT5

Размер

60х38мм

Вес

500 грамм

Устройство выпускается в 2-х модификациях:

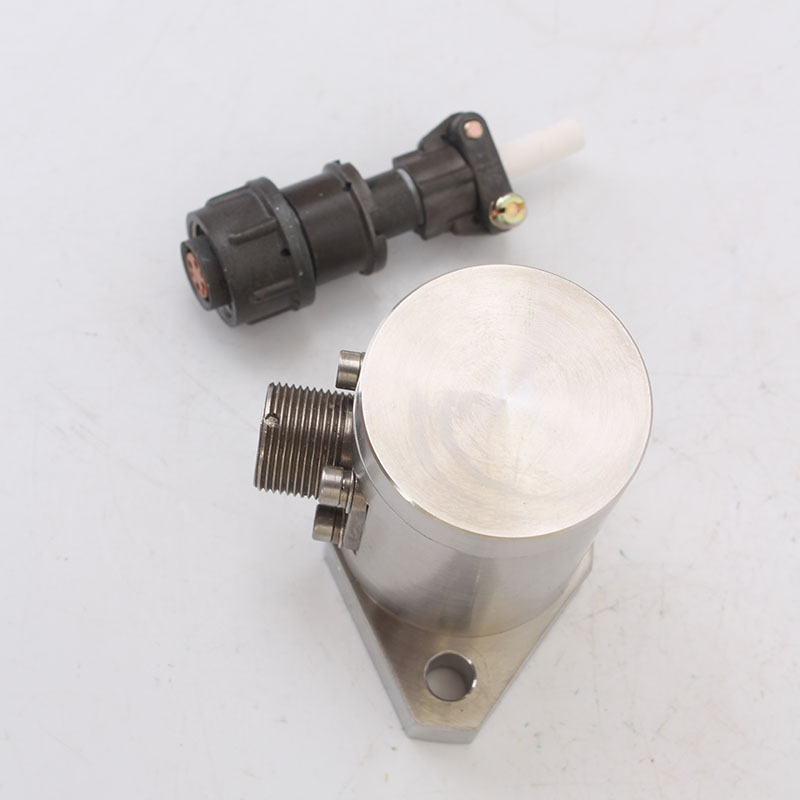

  • Вибропреобразователь ВД-30.00 – оснащена резьбовым разъемом-соединителем для электрокабеля (расположен на боковой поверхности цилиндрического корпуса),
  • Вибропреобразователь ВД-30.01 – оснащена встроенным электрокабелем, заключенным в металлорукав.
