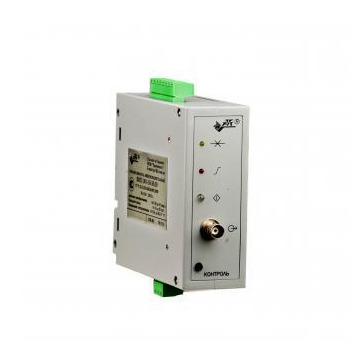

Вибропреобразователь ВИП-301-ВП, ВИП-302-ВП

No votes yet

Виброизмерительный преобразователь ВИП-301-ВП, Виброизмерительный преобразователь ВИП-302-ВП является электронным контрольно-измерительным прибором, выполняющим:

  • генерацию на выходе унифицированного токового сигнала с силой, зависящей от электрического напряжения на входе, поступающего от пьезоэлектрического датчика вибраций,
  • подачу электропитания (искробезопасная цепь) к выносным вибродатчикам с пьезоэлементами.

Назначение

Использовать преобразователь целесообразно в промышленных и производственных отраслях и на объектах, в которых эксплуатируются различные технические и технологические агрегаты и оборудование.

Широкополосный выход «1В» позволяет контролировать форму измерительного сигнала.

Устройство и работа

Виброизмерительный преобразователь имеет прямоугольный корпус, предназначенный для легкого и быстрого монтажа на приспособления формата DIN. На боковых панелях преобразователя размещены контактные разъемы для присоединения внешних устройств.

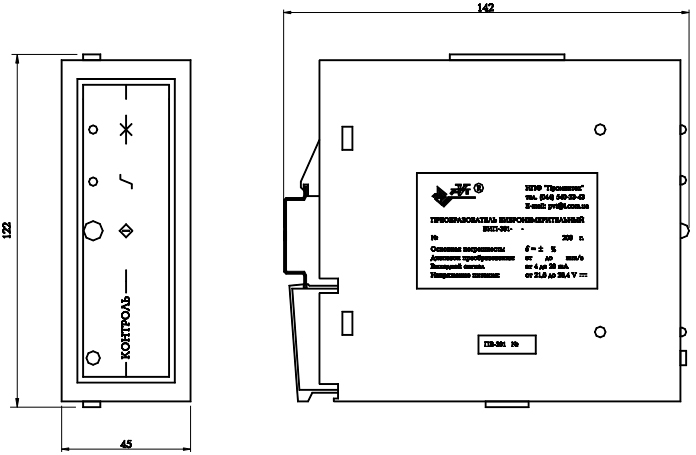

Схема габаритных размеров вибропреобразователя ВИП-301-ВП

Рис.1 - схема габаритных размеров вибропреобразователя ВИП-301-ВП

На лицевой панели имеются индикаторы, органы управления и выходной резьбовой разъем. Индикатор «Неисправность» светится, а на выходе сила тока составляет (2,7÷3,3)мА при:

  • обрыве линии датчика,
  • КЗ в линии датчика,
  • пониженном питающем напряжении.

В случае обрыва выходной цепи светится индикатор «Повреждение линий связи».

Нажатие на тумблер «Контроль» позволяет проверять работу измерительного тракта. Его корректное функционирование должно сопровождаться силой тока на аналоговом выходе в пределах (15,3÷18,7)мА. Источником тестового фиксированного напряжения является встроенный стабилизатор.

Характеристика

Величина

Питающее напряжение

(21,6÷26,4) Вольт

Сила потребляемого тока

<0,07 Ампер

Измерительные пределы по амплитуде перемещения (мкм)

10…250

10…500

Рабочий частотный диапазон (измеряется в Герцах)

От 5 до 200

Нагрузочное сопротивление (кОм)

Ровно 0,5

Интервал выходного тока (миллиампер)

Стандарт 4…20

Неравномерность АЧХ

±10%

Измерительная погрешность

<±6%

Температурная погрешность измерений

±5%

Рабочий температурный диапазон

(+5÷+50) °C

Стойкость к внешней нагрузке

М5

Степень защиты

IP21

Основной измерительный частотный интервал

(15÷17) Гц

Допустимая влажность в местах применения

<95% при +35 °С

Отказоустойчивость при общей нагрузке

149 780 часов

Срок отличной службы

11 лет

Размеры

45х122х142 мм

Кроме стандарта «Преобразователь ВИП-301-ПВ», с завода производится двухканальная модификация преобразователя, обозначаемая названием «преобразователь ВПИ-302-ВП».

Также приборы могут различаться (и это необходимо указать при заказе):

  • исполнением (может быть взрывобезопасным),
  • преобразовательным интервалом,
  • типом датчика.
