Преобразователь ВИП-301, ВИП-302

Виброизмерительный преобразователь ВИП-301, Виброизмерительный преобразователь ВИП-302  является электронным прибором, выполняющим контрольно-измерительные функции по отношению к механическим параметрам вибраций промышленного и производственного оборудования.

Назначение

Применение преобразователя позволяет:

  • обеспечивать электропитание типа «искробезопасная цепь» согласующего усилительного блока,
  • пропорционально трансформировать амплитуду полигармонических механических вибраций, зафиксированную датчиком, в унифицированный токовый интервал на выходе.

Подобный функционал делает целесообразным использование этих устройств для контроля рабочих параметров и автоматического управления рабочим режимом оборудования, эксплуатирующегося во взрывоопасных зонах.

Устройство и работа

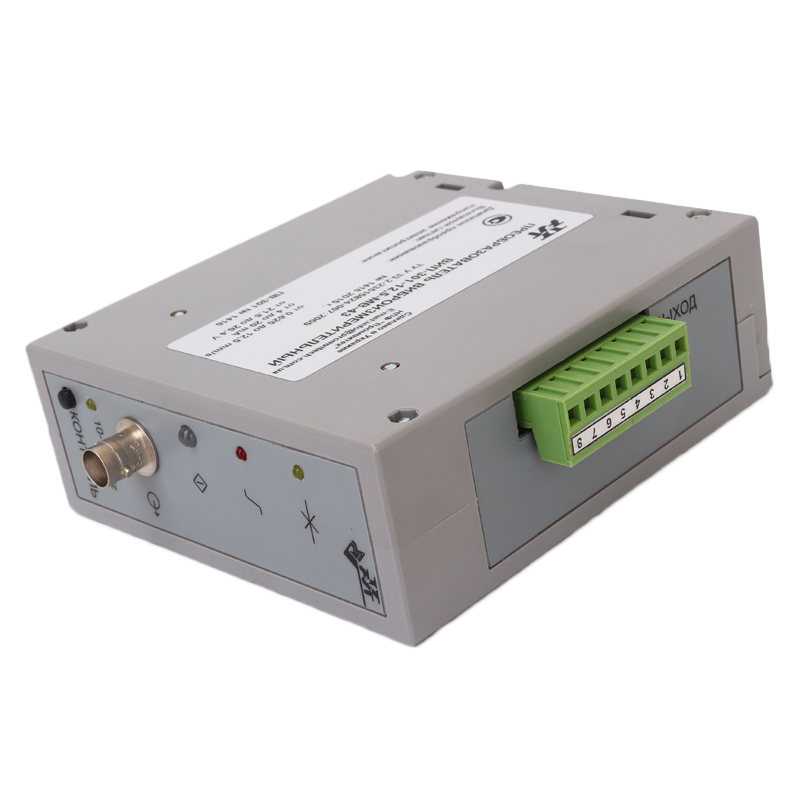

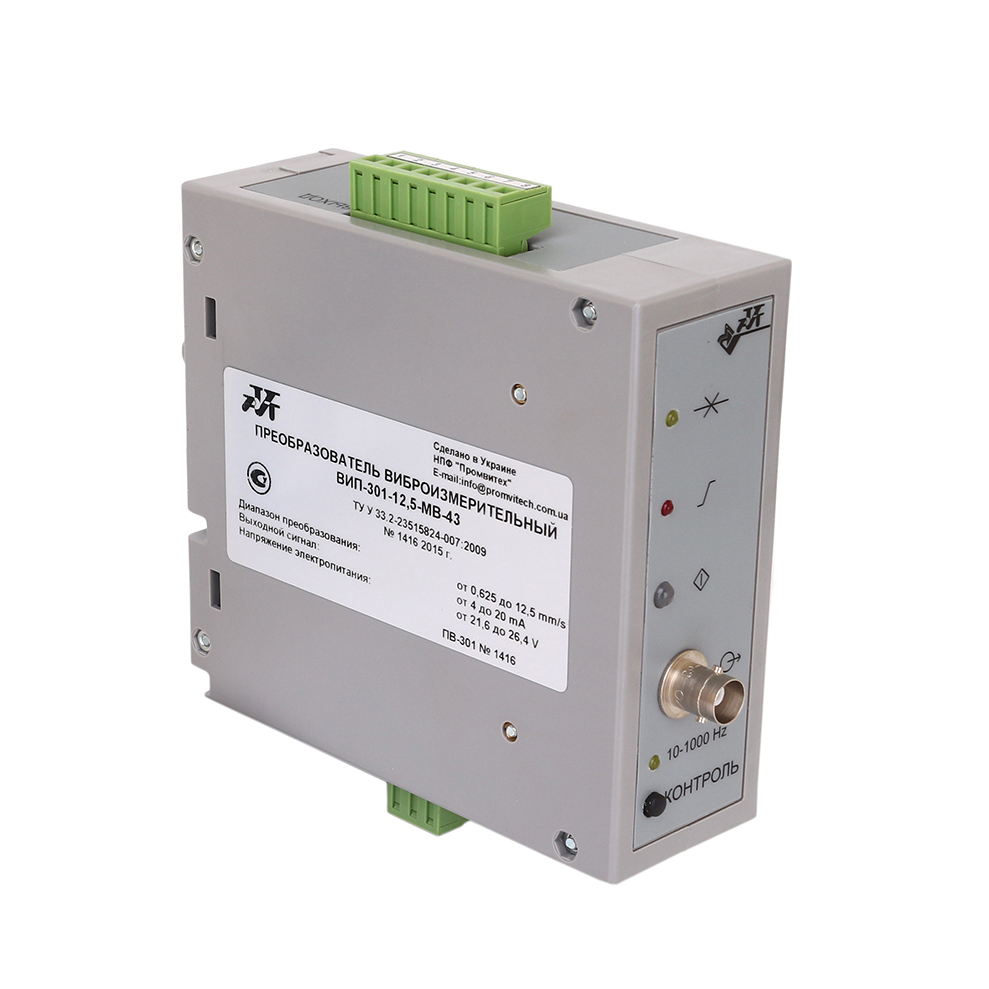

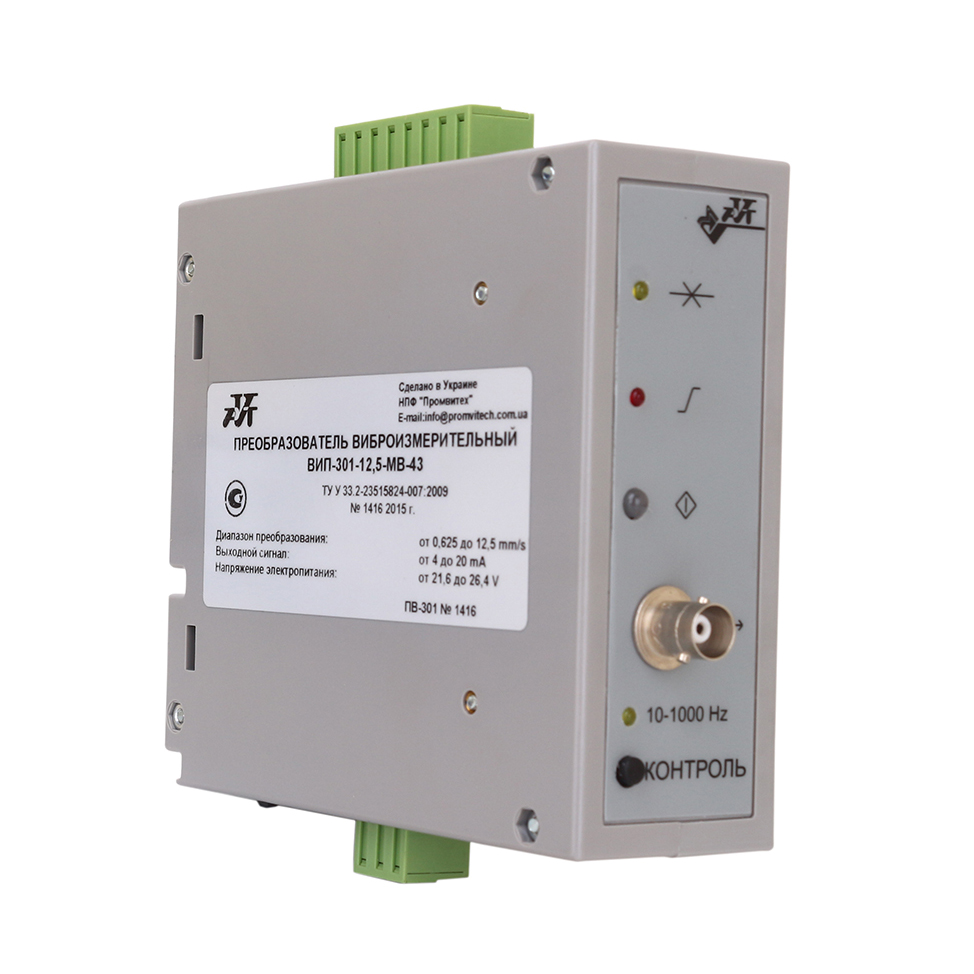

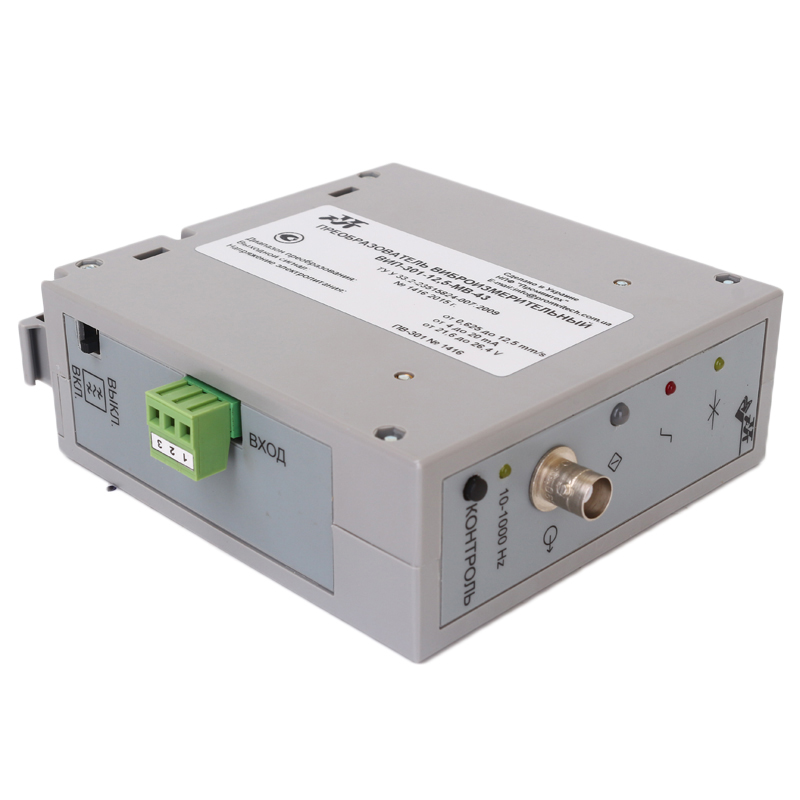

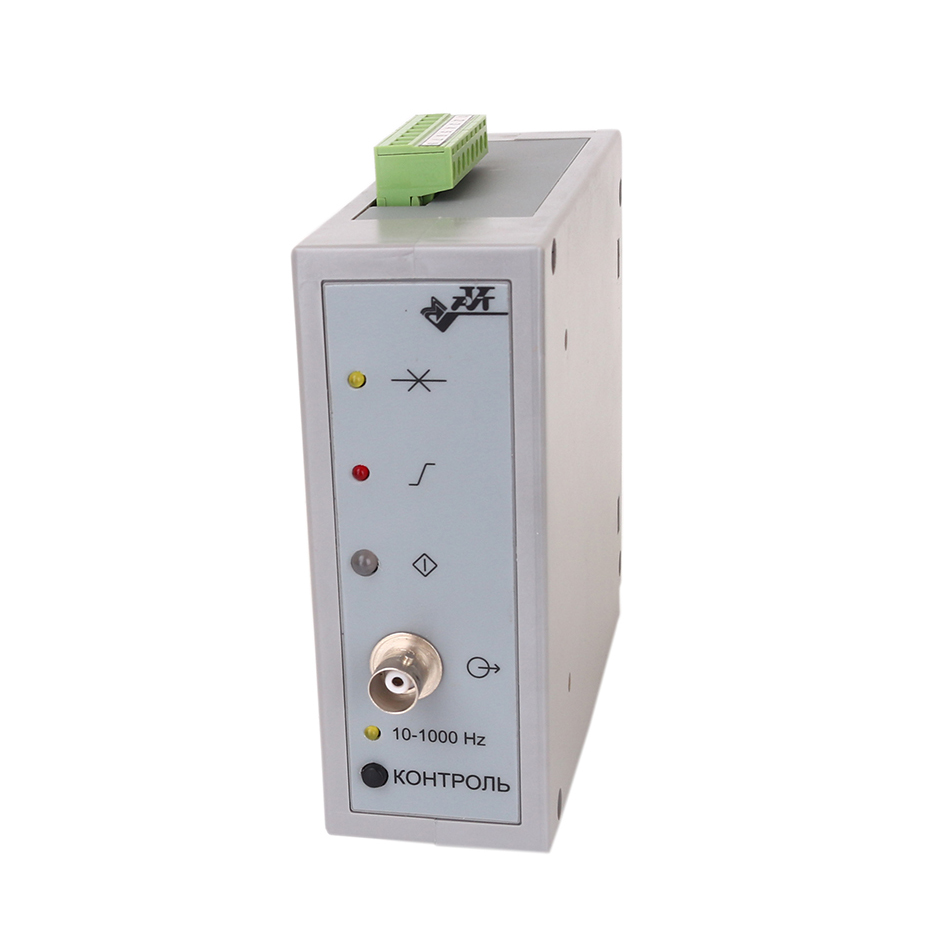

Конструктивно виброизмерительный преобразователь ВИП-301 или ВИП-302 выполнен в прямоугольном корпусе с разъемами на верхней и нижней панелях. На передней панели размещены точечные индикаторы, контрольная кнопка и разъем с резьбовым креплением.

Индикаторы обеспечивают сигнализацию неполадок:

  • светится «Неисправность»: чрезмерное снижение питающего напряжения или в линии датчика КЗ или обрыв,
  • светится «Повреждение линии связи»: в выходной цепи обрыв.

Чтобы проверить работоспособность измерительного тракта, предусмотрена кнопка «Контроль». Нажатие на нее должно сопровождаться появление в выходной аналоговой цепи тока силой (15,3÷18,7)мА. Напряжение на вход в этом случае подается от внутреннего стабилизированного источника напряжения.

Широкополосный выход позволяет контролировать форму выходного сигнала.

Заказные модели

Преобразователь ВИП-301

Преобразователь ВИП-302

Преобразовательный интервал по СКЗ виброскорости (сантиметров в секунду)

0,016…1,6

0,02…2

0,032…3,16

0,05…5

0,1…10

Рабочий частотный интервал

(0,01÷1) кГц

Интервал выходного тока

(4÷20) мА

Измерительная погрешность

±6%

Неравномерность АЧХ

±10%

Питающее напряжение

(21,6÷26,4) В

Мощность потребления

<2,4 ВА

Степень защиты

IP21

Стойкость к внешним нагрузкам

группа М5

Рабочий температурный интервал

(-40÷+100) °C (датчик)

(+5÷+50) °C (преобразователь)

Допустимая внешняя влажность

<95% при +35 °C

Отказоустойчивость

>150 тыс.ч

Срок службы

10 лет

Размерный показатель

45х122х142 мм

Вибропреобразователь ВИП-301 это стандартная модель. При этом существует вибропреобразователь ВИП-302, отличающаяся наличием второго измерительного канала.
