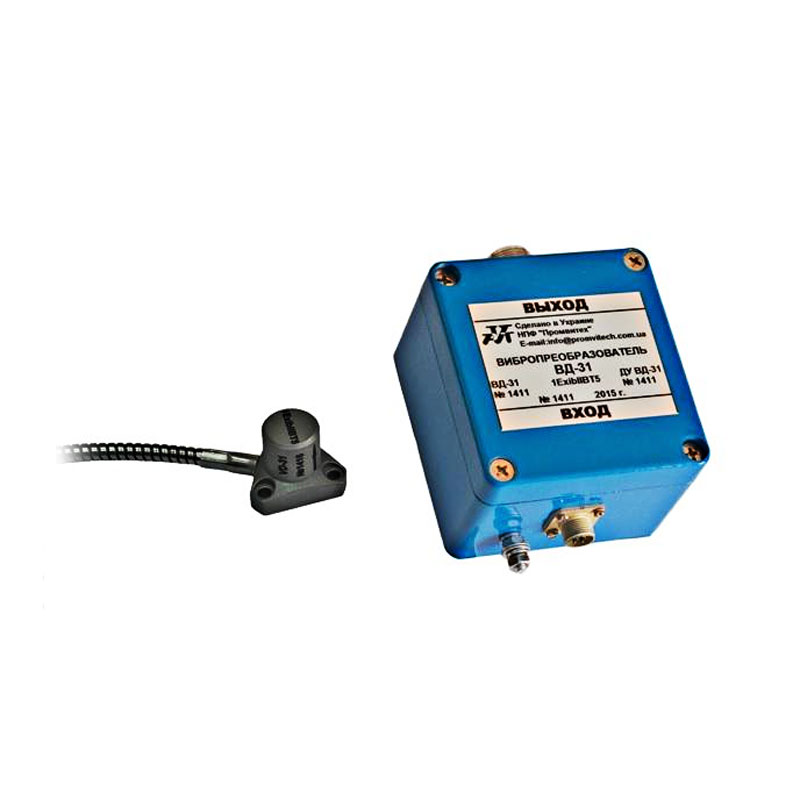

Вибропреобразователь ВД-31

Вибропреобразователь ВД-31 с выносным усилителем сигнала является контрольно-измерительным устройством для однозначного перевода амплитуды механических вибраций в переменный ток.

Назначение преобразователя ВД-31

Использование этого вибропреобразователя позволяет выполнять контроль механических колебаний поверхности промышленного оборудования в следующих плоскостях:

  • Горизонтально-поперечной,
  • Вертикальной,
  • Осевой.

Измеряемым и контролируемым параметром является мгновенная величина виброускорения.

о предварительному заказу изготавливается модель с рабочим частотным диапазоном (0,005÷20)кГц.

Устройство и работа

Преобразователь ВД-31 для работы с вибрацией, со встроенным выносным усилителем сигнала состоит из:

  • Дифференциального усилителя, имеющего выносное исполнение,
  • Пьезоэлектрического датчика-акселерометра, выполненного на основе пьезокерамического элемента,
  • Кабеля, заключенного в металлорукав и имеющего антивибрационное исполнение.

Корпус датчика выполнен из нержавеющего стального сплава и имеет цилиндрическую форму. С одного из торцов корпуса предусмотрен монтажный фланец треугольной формы с тремя отверстиями под болты.

Корпус выносного усилителя изготовлен из металлического сплава. На двух противоположных боковых сторонах имеются резьбовые разъемы, маркированные как «Вход» и «Выход».

Соединительный кабель может иметь длину (0,35÷15)м.

Рабочее название

Вибропреобразователь ВД-31

Рабочий частотный интервал

(0,01÷1)кГц

Коэффициенты преобразования (КП)

(10/31,6)мкА*кв.с/м

Погрешность КП

±4%

КП в поперечном направлении (относительный)

<5%

Неравномерность АХ (для виброускорения <300м/кв.с)

<±6%

Неравномерность ЧХ в интервале (0,003÷2)кГц

<±6%

Температурная погрешность КП

<±5% в интервале (+20÷+100)°C

<±10% в интервале (-30÷+20)°C

Резонансная частота

>24кГц

Верхний предел ускорения для датчика

300м/кв.с

Питающее постоянное напряжение

(11±4)В

Сила потребляемого тока

(0,0125÷0,015)А

Степень герметичности

IP54 (выносной усилитель)

IP65 (датчик)

Взрывозащита

1ExibIIВТ5

Рабочий температурный интервал

(-30÷+50)°C (выносной усилитель)

(-40÷+250)°C (датчик)

Срок службы

10лет

Отказоустойчивость

150тыс.ч

Климатическое исполнение

УХЛ4.1

Размер

52х75х80мм (выносной усилитель)

26,5х21мм (датчик)

Вес

50г (датчик)

300г (выносной усилитель)
