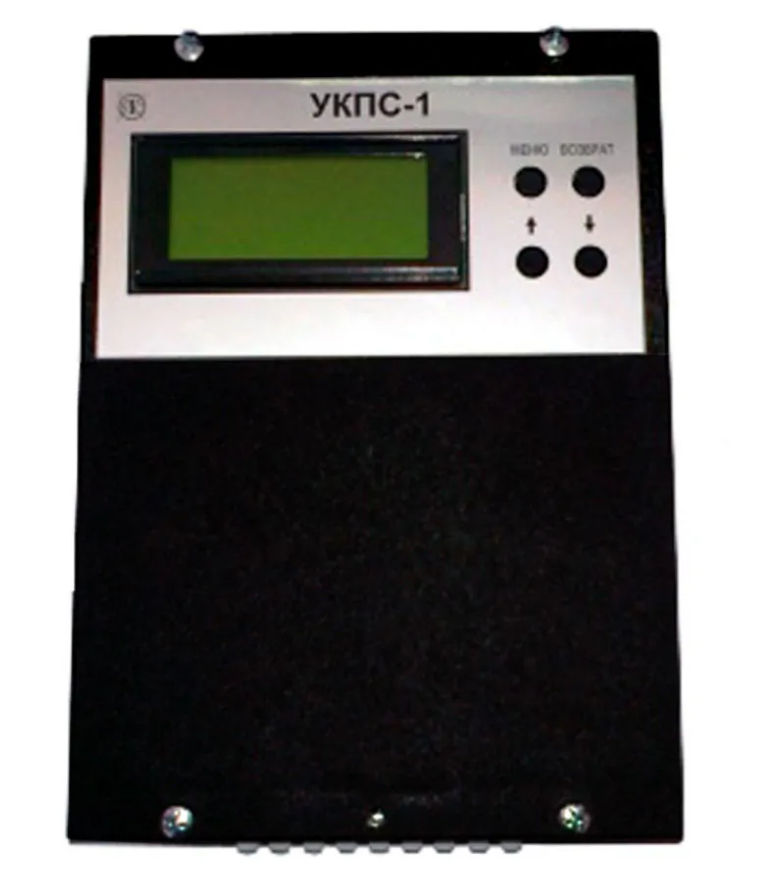

Устройство контроля параметров сети переменного тока УКПС-1
Описание
Устройство контроля параметров сети переменного тока УКПС-1 УТС 422.00.00.00 предназначено для контролирования сетевого трёхфазного напряжения двух фидеров (фаза-нейтраль) и отображения контролируемых данных на встроенном жидкокристаллическом индикаторе, а также передачи этих данных на ПК по интерфейсу RS-232.
Условия эксплуатации
Устройство предназначено для работы при температуре окружающего воздуха от 0 °С до 40 °С (вид климатического исполнения УХЛ (NF), категория размещения 4 (эксплуатация в закрытых отапливаемых и вентилируемых помещениях) по ГОСТ 15150-69).
Характеристики
| Питание УКПС-1 осуществляется при наличии напряжения в одной из фаз, в одном из двух контролируемых фидеров. Выбор питающей фазы – автоматический. | |||
| Напряжение питания | от 160 В до 300 В | ||
| Контролируемое напряжение | от 0 В до 290 В частотой 50 Гц | ||
| Устройство обеспечивает отображение одновременно шести напряжений в двух питающих фидерах на алфавитно-цифровом жидкокристаллическом модуле (ЖКИ), а также следующих данных: | напряжение каждой фазы | ||
| установленные текущие дата и время | |||
| критические напряжения сети | напряжения, выходящие за границы диапазона от 198 В до 252 В | ||
| стандартный диапазон, который может быть изменен потребителем | |||
| дата и время критического напряжения сети | |||
| продолжительность критического напряжения сети | |||
| Одновременно с отображением на ЖКИ, информация от устройства передается на персональный компьютер | |||
| Конструкция устройства обеспечивает щитовое или напольное размещение | |||
| Степень защиты устройства, обеспечиваемая оболочкой | ІР40 по ДСТУ EN 60529:2018 | ||
| Габаритные размеры, не более: | устройство контроля параметров сети УКПС-1 | 202×53×144 мм | |
| плата предохранителей УТС 422.05.00.00 | 65×38×130 мм | ||
| Масса, не более | 1,3 кг | ||
Схемы

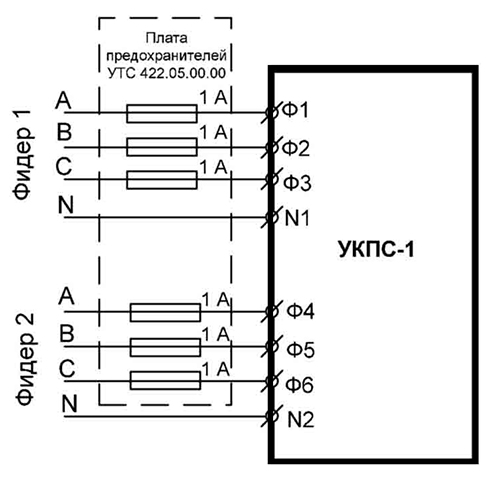

Схема внешних подключений устройства УКПС-1 к контролируемой питающей сети
