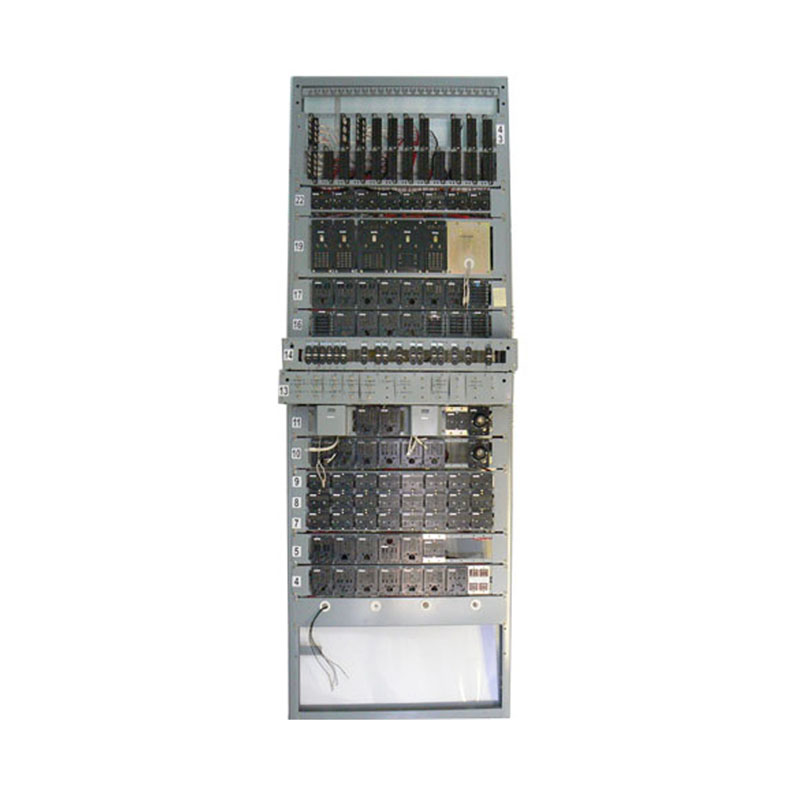

Стативы релейные СР-ЭЦИ

No votes yet
Категория:

С помощью релейных стативов марки СР-ЭЦИ, СР-ЭЦИ-2080, СР-ЭЦИ-2580 ТУ У 31.2-34167410-002:2010 производится установка унифицированных приборов автоматики железнодорожного сообщения, в частности реле. Изделие поддерживает индустриальные монтажные стандарты, разработанные для размещения устройств и механизмов, выполняющих функции, связанные с установкой железнодорожных маршрутов. Также устройства служат основой для управления системой кабелей.

Область применения релейных стативов СР-ЭЦИ

Используется в комплекте с аппаратурой железнодорожной автоматики. Осуществляет вспомогательные функции, связанные с  разделкой и подключением кабелей.

Устройство и работа СР-ЭЦИ

Изделие являет собой сварную стальную конструкцию с нанесенным антикоррозийным покрытием. Отдельный статив содержит коммутационные панели, штепсельные розетки, приспособления для подключения устройств с исполнением без штепселя. Поставка релейных стативов СР–ЭЦИ осуществляется с кроссовым монтажом, изготовленным с учетом схемы станции, в которую будет установлен статив.

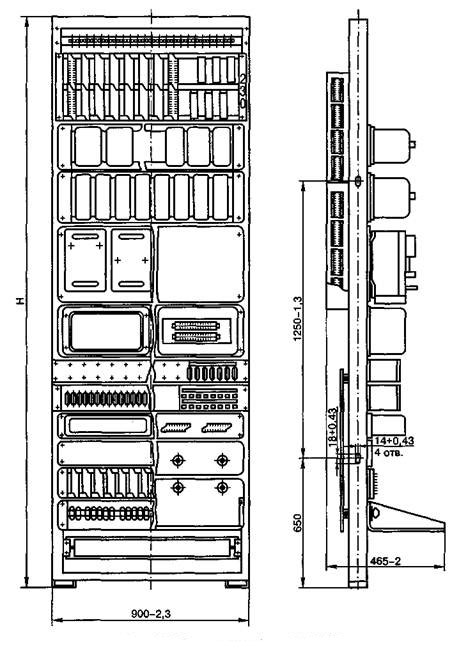

Рис.1 - Схема габаритных размеров стативов релейных СР-ЭЦИ с индустриальной системой монтажа

Параметр

Значение

Габаритные размеры (H1), мм:



– СР-ЭЦИ-2080

930×2080 (2040)

– СР-ЭЦИ-2580

930×2580 (2540)

Масса, кг



– СР-ЭЦИ-2080

105

– СР-ЭЦИ-2580

120

  • СР-ЭЦИ-2080,
  • СР-ЭЦИ-2580.
