Стативы релейные СРКМ

No votes yet
Категория:

Для монтажа реле и прочих стандартизированных элементов ж/д-автоматики используют стативы релейные СРКМ, СРКМ-2150, СРКМ-2300, СРКМ-2500, СРКМ-2900 ТУ У 31.2–34167410–002:2010 кроссовой системы монтажа. Также данные приспособления применимы для формирования соединений электрических проводов СЦБ – сигнализации, блокировки и централизации. Стативы применимы в кроссовом порядке горочной и электрической автоцентрализации.

Устройство и особенности стативов релейных СРКМ

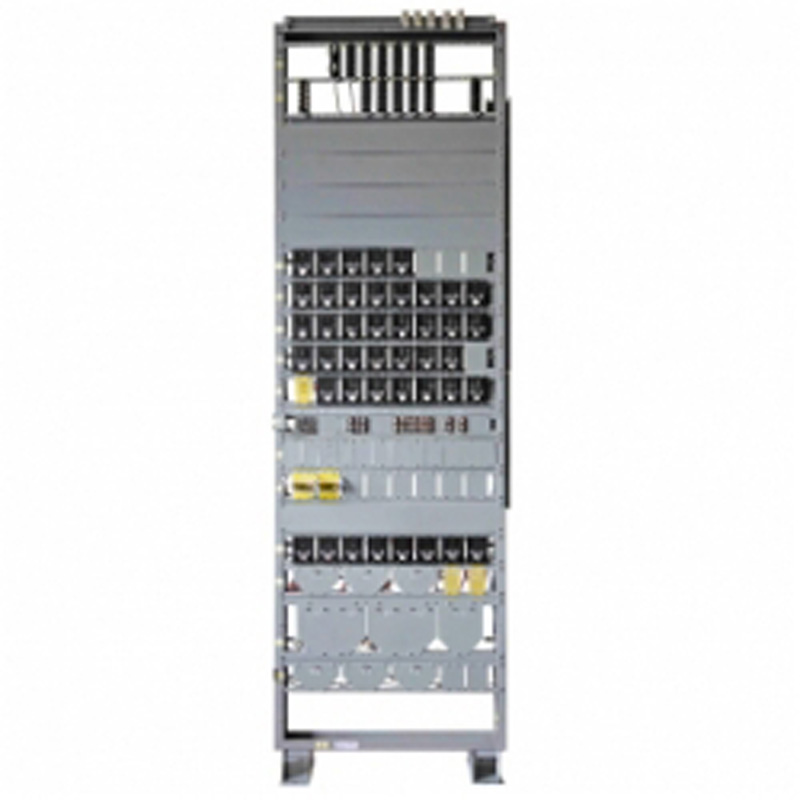

СРКМ – это рамы, выполненные из листов стали, изготовленные методом сварки. Изделия имеют антикоррозионное покрытие. На стативах закрепляются:

  • семнадцать рядов панелей с клеммами и розеток различного типа для расстановки штепсельных СЦБ-приборов;
  • не более трех рядов панелей с клеммами резьбовых и лепестковых для соединения электропроводов;
  • элементы для расстановки не штепсельных СЦБ-приборов.

Устройства обустроены панелями, позволяющие выполнять соединение с другими стативами, а также позволяют помещать до двух рядов блоков реле.

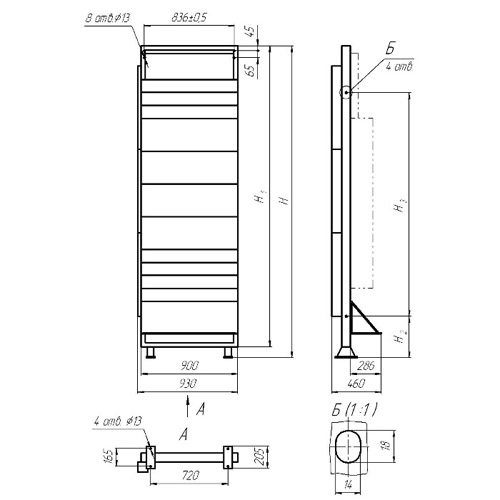

Рис.1 - Схема габаритных размеров стативов релейных СРКМ

Обозначение стативов

Н

Н-1

Н-2

Н-3

Вес в кг, не более

СРКМ-2150

2150

2050

370

1345

105

СРКМ-2300

2300

2200

370

1345

110

СРКМ-2500

2500

2400

370

1345

130

СРКМ-2900

2900

2800

385

2080

150

  • СРКМ-2150,
  • СРКМ-2300,
  • СРКМ-2500,
  • СРКМ-2900.
