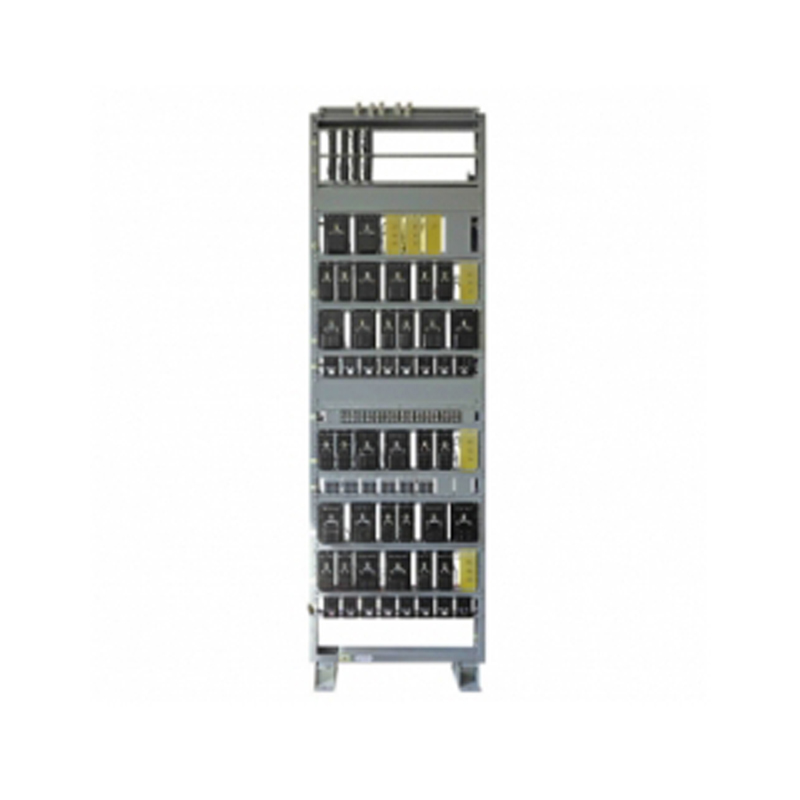

Стативы релейные СР

Стативы релейные СР, СР-2150, СР-2500 кроссовой системы монтажа ТУ У 31.2–34167410–002:2010 служит для монтажа реле и стандартизированных приборов и систем жд автоматики. С помощью релейных стативов осуществляют ввод и подключение кабелей сигнализационных, централизующих и блокирующих устройств.

Параметры устройства

Стативы релейные СР изготовлены с кроссовым электромонтажом. Его выполняют по монтажным схемам проектам отдельных станций.

Стативы – это рамы сварной конструкции, изготовленные из листовой стали. На них нанесен защитный слой противокоррозионного покрытия. На стативы закрепляют:

  • штепсельные приборные розетки;
  • коммутационные панели, лепестковые клемные и резьбовые, которые служат для прикрепления электромонтажных проводов;
  • элементы, служащие чтобы размещать нештепсельные приборы.

Число и перечень составляющих деталей стативов, а также их месторасположение определяется установочными проектными схемами определенных станций.

Релейные стативы изготавливают по высоте конкретного помещения. Они могут быть длиной 2500 мм и 2150 мм.

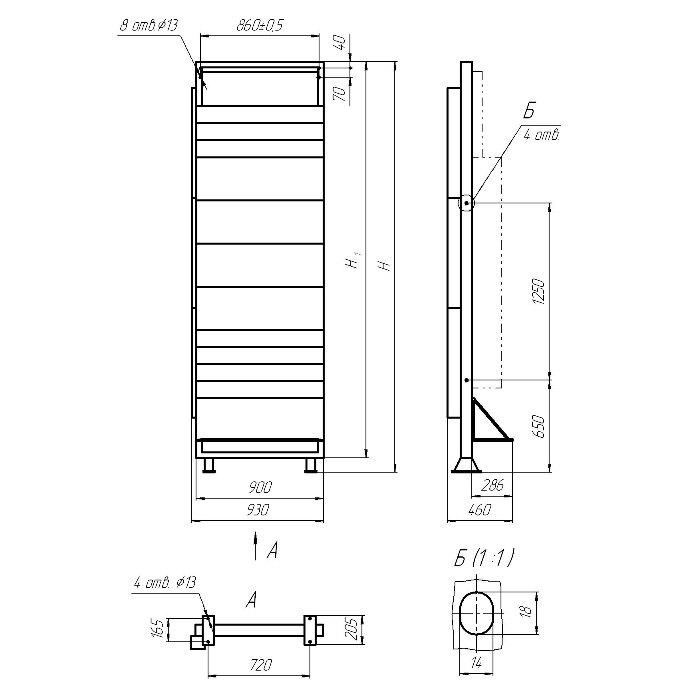

Рис.1 - Схема габаритных размеров релейного статива СР кроссовой системы монтажа

Обозначение стативов

Н

Н1

Масса, кг, не более

СР-2150

2150

2050

80

СР-2500

2500

2400

90

  • СР-2150,
  • СР-2500.
