Стативы кроссовые СК-ЭЦИ

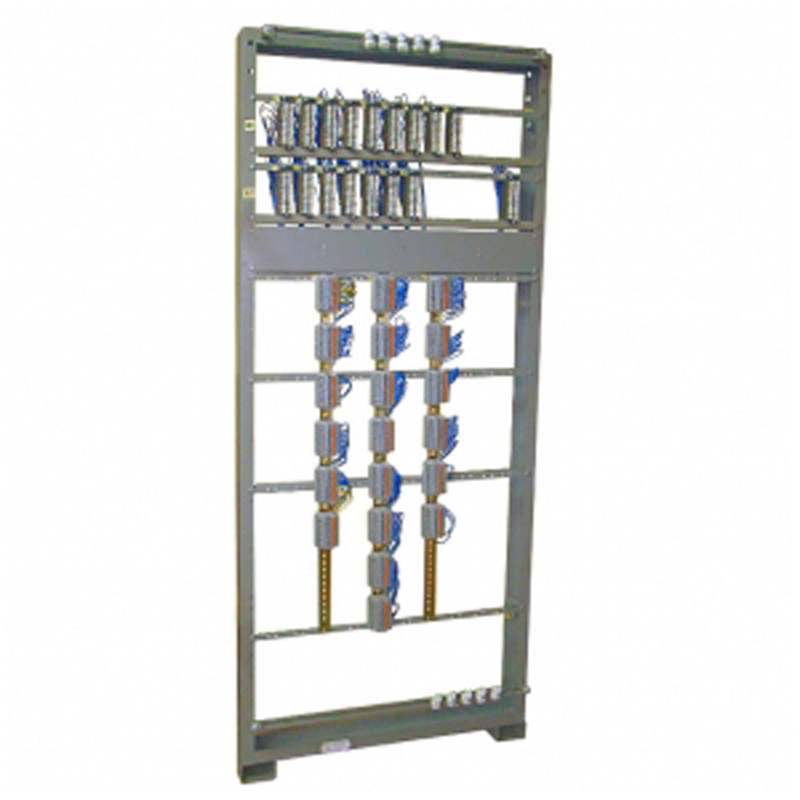

Кроссовые стативы СК-ЭЦИ, СК-ЭЦИ-2080, СК-ЭЦИ-2580 с индустриальной системой монтажа ТУ У 31.2–34167410–002:2010, рассчитанные на размещение в помещениях электрической централизации.

Назначение стативов

Кроссовые стативы СК-ЭЦИ предназначены

• для разделки кабеля,
• монтажа приборов,
• коммутации схемы под конкретные задачи и место эксплуатации согласно документации без применения пайки.

Устройство и работа

Стативы изготавливаются из металлического профиля и листового материала, окрашенных для защиты от коррозии. Они представляют собой раму вертикального исполнения, на которую устанавливают приборы защиты, резьбовые, лепестковые и коммутационные панели для соединения проводников без применения пайки. Максимальное число таких панелей может достигать 110 в модификации СК-ЭЦИ-2580 и 90 – в СК-ЭЦИ-2080.

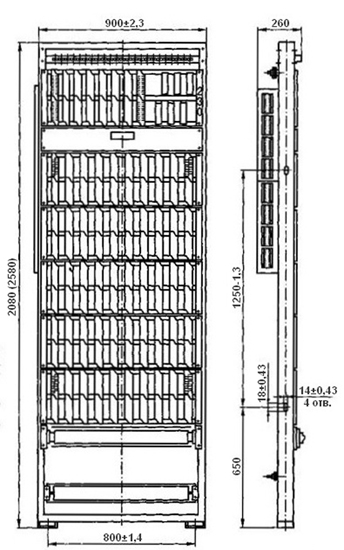

Рис.1 - Схема габаритных размеров кроссовых стативов СК-ЭЦИ с индустриальной системой монтажа
