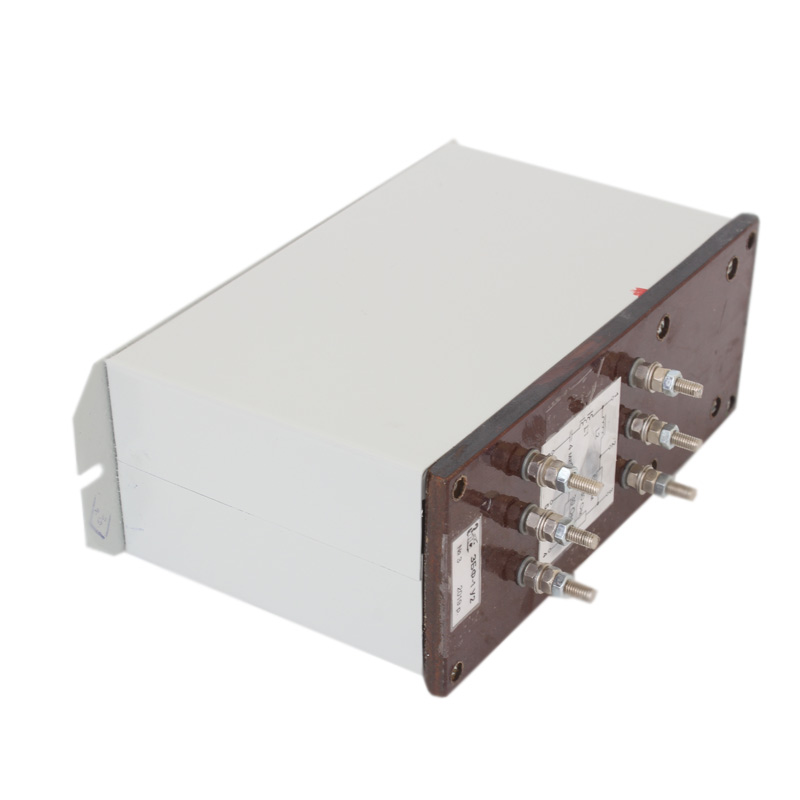

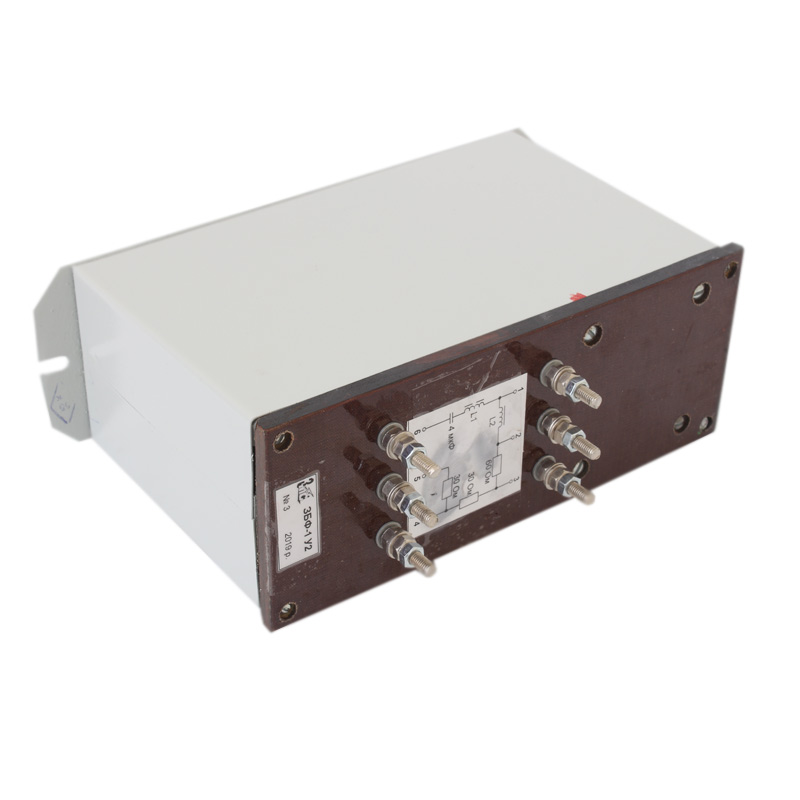

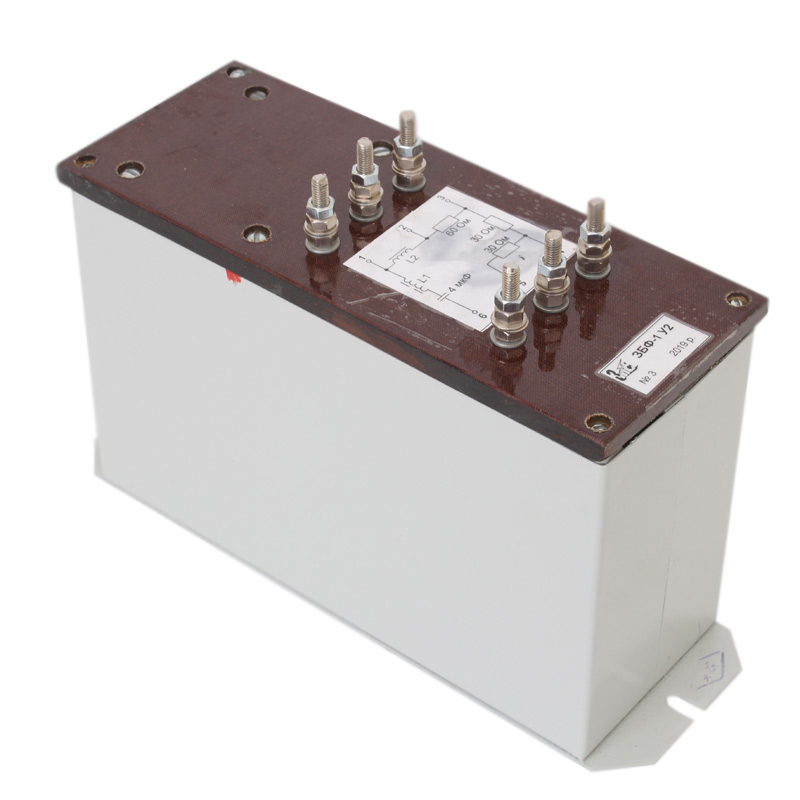

Блок-фильтр защитный ЗБФ-1

Голосов: 7
Документация:
Паспорт(1.05 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок-фильтр защитный ЗБФ-1 при­меняется в рельсовых цепях числовой кодовой автоблокировки пере­менного тока для ограничения напряжения на выпрямителе импульсного путевого реле ИРВ-110 при коротком замыкании изолирую­щих стыков, а также для защиты импульсного путевого реле от влия­ния гармоник тягового тока.

Конструктивное исполнение

Блок-фильтр ЗБФ-1 состоит из защитного блока, ограничивающего напряже­ние на выпрямителе импульсного путевого реле при коротком замы­кании изолирующих стыков, и из фильтра, защищающего путевое реле от воздействия гармоник тягового тока.

Внешний монтаж подключается на контактные зажимы (болты), т. е. блок-фильтр является нештепсельным. Монтаж блок-фильтра выполняют гибким проводом марки ПМВГ сечением 0,5 мм2.

Обмотка дросселя фильтра выполнена проводом марки ПЭВ-1 диаметром 0,35 мм, или ПЭТВ-1 диаметром 0,355 мм, или ПЭЛШО диаметром 0,38 мм. Основная обмотка (зажимы 1-2) имеет 1620 витков. Дополнительная секционированная обмотка, предназначенная для подстройки фильтра, имеет между зажимами 3-4, 4-8, 8-7, 7-6к 6-5соответственно 10, 30, 10, 50 и 20 витков. Об­мотка дросселя защитного блока L2 выполнена проводом марки ПЭЛШКО диаметром 0,35-0,40 мм, или ПЭЛШО диаметром 0,355 мм, или ПЭТВ диаметром 0,35 мм и имеет 600 витков.

В схеме блок-фильтра применен конденсатор типа КБГ-МН-2-600В-4 мкФ±5%. В качестве сопротивлений использованы резисторы типа ПЭВ-15 Вт-30 Ом. Между зажимами 3-4 и 4-5 включено по одному резистору, а между за­жимами 2-3 - два последовательно соединенных резистора ПЭВ-15 Вт-30 Ом.

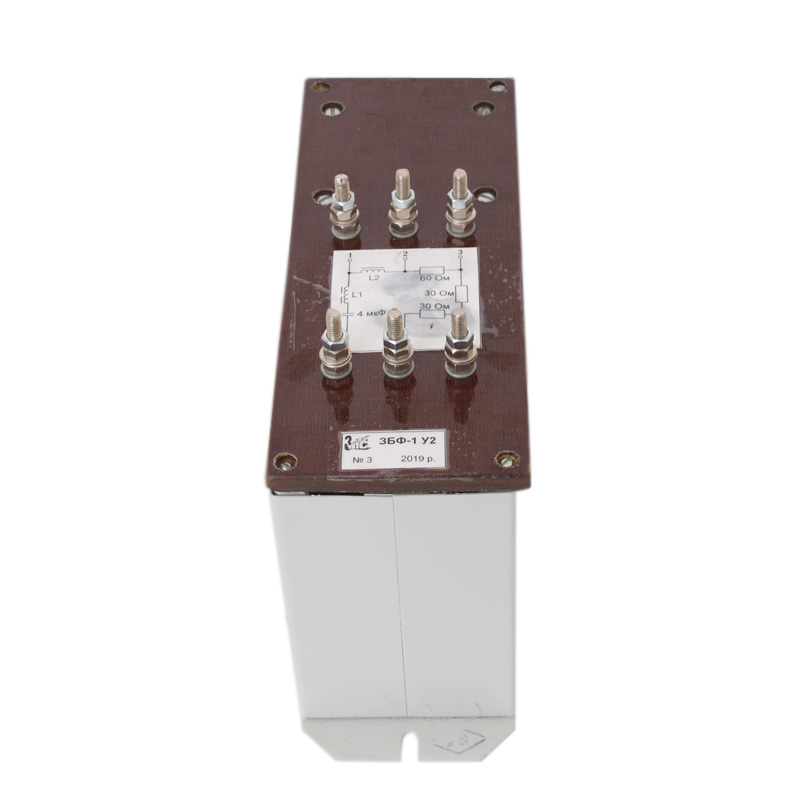

Рис.1.Электрическая схема и нумерация контактов на плате защитного блок-фильтра ЗБФ-1

Рис.1.Электрическая схема и нумерация контактов на плате защитного блок-фильтра ЗБФ-1

Эксплуатация

Оптимальными условиями для использования блока-фильтра защитного ЗБФ-1 являются:

  • температура окружающей среды от -40 до +60°С
  • относительная влажность воздуха до 70%.

Характеристики

Технические характеристики
Параметры Значения

Сопротивление фильтра ЗБФ-1 (зажимы 1-6) переменному току должно соответствовать:

  • при токе 20 мА частотой 50 Гц не
  • при токе 6 мА и различных час­тотах , Гц
не более 70 Ом
100 150 200 300 400 Гц
Сопротивление 1000 1600 2500 4000 5200 Ом
Сопротивление дросселя защитного блока L2 (зажимы 1-2) пере­менному току частотой 50 Гц должно соответствовать следующим данным:
Напряжение 8 6 3,5 В
Сопротивление 200 2000 4000  Ом
При напряжении 14 В, 50 Гц сопротивление дросселя не более 20 Ом
Сопротивление дросселя фильтра L1 переменному току 20 мА ча­ стотой 50 Гц должно быть 700 - 800 Ом. Допускается отклонение от этих значений при условии, если соблюдается соответствие сопро­ тивлений фильтра указанным выше данным.
Изоляция между всеми токоведущими частями блок-фильтра и корпусом должна выдерживать в течение 1 мин без пробоя и явлений разряд­ного характера напряжение 1000 В переменного тока частотой 50 Гц при мощности испытательной установки не менее 0,5 кВА.
Сопротивление изоляции между всеми токоведущими частями как между собой, так и по отношению к корпусу при относительной влажности воздуха до 70% должно быть не менее 100 МОм
Габаритные размеры 235x80x152 мм
Масса 2,8 кг
