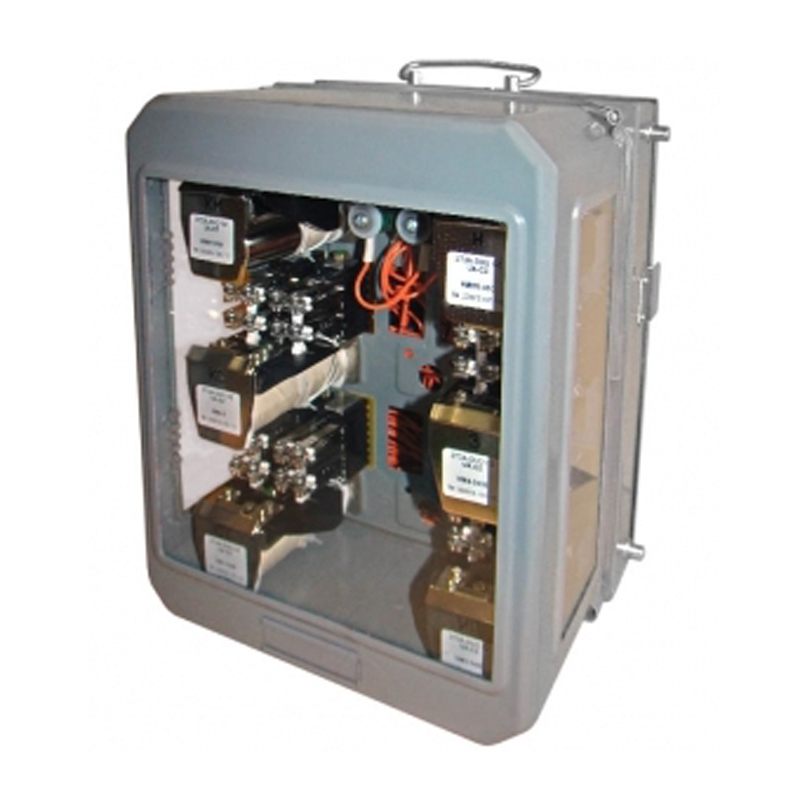

Блоки релейные исполнительные
Описание
Назначение устройства
Блоки исполнительные релейные необходимы, чтобы размещать трансформаторные реле, диоды, конденсаторы, и остальные составляющие узлов схем исполнительных групп, входящих в стандартизированную систему приборов электросигнализации, сигнализации и блокирования оборудования.
В артикуле устройства маркировка «В» обозначает применение системы блоков БКД-У чтобы выносить диоды и электроконденсаторы из прибора реле по допуску ЦШ, данного в письме 03.12.2012 № ЦШ-14/619.
Особенности оборудования устройств
Приборы релейные служат для выполнения функций в электросхемах блочных систем электороцентрализации.
Оборудование выпускают в 2 типах:
- большом – все блочные системы реле;
- малом – для блока C.
Прибор C необходим, чтобы контролировать расположение стрелки одиночной. В таком устройстве для монтажа реле имеется 3 места.
Устройства с вынесенными блоками БКД-У обозначены буквой „В” в конце обозначения типа блока релейного.

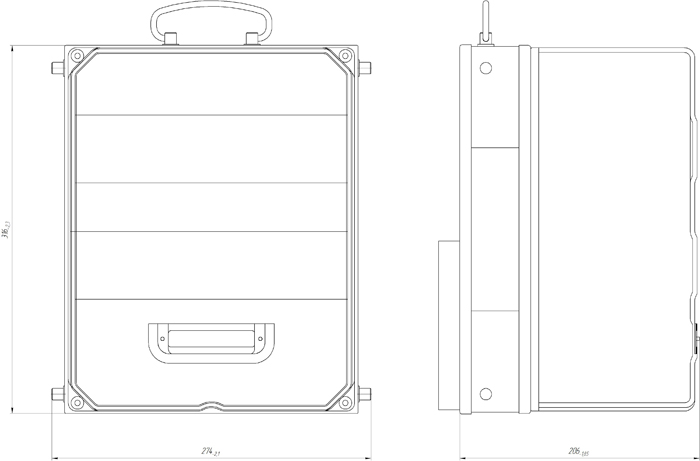

Рис.1 - Габаритные размеры одного из устройств
Характеристики
|
Тип блока |
Предназначение |
|
С |
Для контроля положения одиночной стрелки |
|
СС |
Для контроля положения спаренной стрелки в схемах установки и размыкания маршрутов |
|
СП-69 |
Для контроля состояния изолированной секции стрелочного участка и замыкания стрелок в маршруте |
|
УП-65 |
Для контроля состояния изолированного участка пути в горловине станции и замыкания маршрута |
|
П-62 |
Для контроля состояния приемо-отправочного пути и исключает лобовые маршруты |
|
ОГ1-76 |
Для централизованного ограждения подвижного состава |
|
ПСТ |
Для управления и контроля стрелочными электроприводами |
|
МІ-В |
Для управления одиночным маневровым светофором на границе двух стрелочных участков |
|
МІІ-В |
Для управления маневровым светофором, стоящим в створе с маневровым светофором другого направления, или маневровым светофором из тупика |
|
МІІІ-В |
Для управления маневровым светофором, установленным с участка пути в горловине или с приемо-отправочного пути |
|
ВХ-В |
Для управления входным светофором (совместно с ВХД-В) |
|
ВХД-В |
Дополнительный к блоку ВХ-В и входит в схемный узел исполнительной группы входного светофора |
|
ВІ-В |
Для управления выходным светофором и обеспечивает сигнализацию: красный, желтый, зеленый и белый огни. Применяется совместно с блоком типа ВД-62 |
|
ВІІ-В |
Для управления выходным светофором и обеспечивает сигнализацию: красный, желтый, зеленый, два зеленых (два желтых) и белый огни. Применяется совместно с блоком типа ВД-62 |
|
ВІІІ-65-В |
Для управления выходным светофором и обеспечивает сигнализацию: красный, желтый, зеленый, желтый с зеленым и белый огни. Применяется совместно с блоком типа ВД-62 |
|
ВД-62-В |
Блок релейный ВД-62-В – дополнительный к блокам ВІ-В, ВІІ-В, ВІІІ-65-В и входит в схемный узел исполнительной группы выходящего светлофора |
|
ПП-В |
Для управления светофорами на станциях промышленных предприятий с учетом особенностей движения. Блок обеспечивает следующую сигнализацию: белый, зеленый, красный огни |
