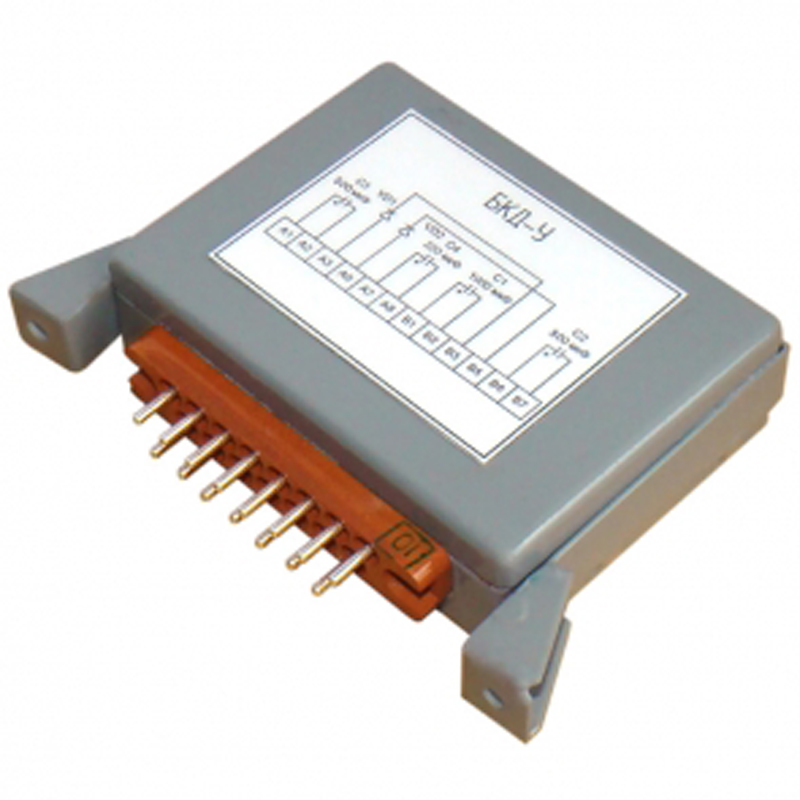

Блок БКД-У

No votes yet

Для монтажа диодов и конденсаторов, входящих в рабочие схемы блоков реле используют блок БКД-У (сменный блок).

Назначение БКД-У

Устройство устанавливается со стороны монтажной панели, которая расположена вне объекта Это изделие является комплектующим компонентом блоков реле, которые выполняют функциональные составляющие в схеме БКД-У. Прибор показал себя, как во время производственного тестирования, так и в условиях реальной эксплуатации, как надежное, качественное и долговечное устройство.

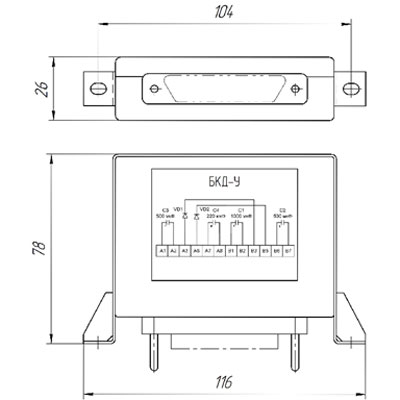

Рис.1 - Габаритные размеры БКД-У

Обозначение контактов вилки блока БКД-У

Обозначение конденсаторов

Емкость конденсаторов в мкФ

А1-А2

С3

500

А7-А8

С4

220

В1-В2

С1

1000

В6-В7

С2

500

Габариты в мм

104*78*26, с крепежами 116

Технический норматив

ТУ У 27.9-34167410-025:2013
