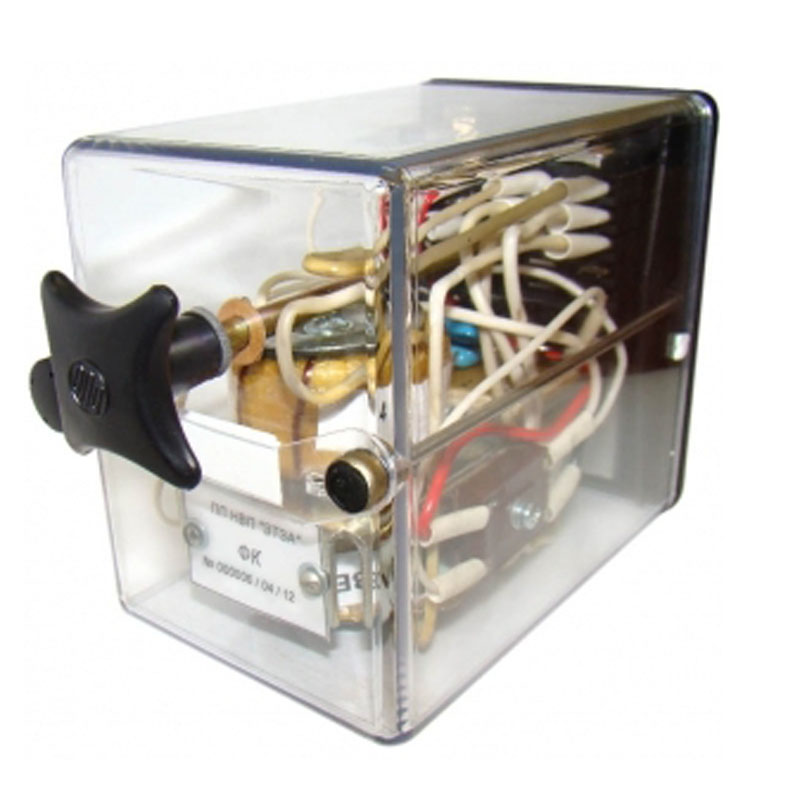

Блок фазоконтрольный ФК

Блок малогабаритный штепсельный фазоконтрольный ФК ТУ У 31.6-34167410-006:2009,  применяется с целью обеспечения функций контроля состояния систем питания трехфазным током. Прибор ФК контролирует подачу напряжения 220 В переменного тока (ν=50 Гц) к электрическим цепям стрелочных электроприводов.

Функциональное назначение блока ФК

С помощью фазоконтрольных блоков ФК обеспечивается блокировка реле НМПШ 1200-250, если рабочий ток подается к электрическим цепям стрелочного механизма одновременно по трем цепям. Если рабочий ток отсутствует на одной из рабочих фаз, происходит снятие блокировки и размыкание цепи, подключенной к этой фазе.

Особенности использования блока ФК

Для работы фазоконтрольного прибора применяется источник 3-фазного переменного напряжения с величиной 220 В. Для использования блока по его функциональному предназначению его выходные контакты следует подключить к электрической нагрузке величиной 1200 Ом. Ее роль в этом случае выполняет реле серии НМПШ 1200/250.

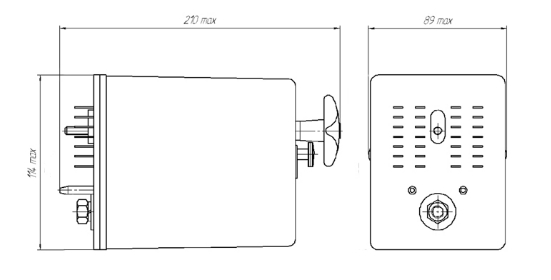

Рис.1 - Схема габаритных размеров блока малогабаритного штепсельньного фазоконтрольного ФК

Величина рабочего тока по фазам:

1, 3 или 5 А

Значение напряжения блокирования реле:

16, 30 или 36 В

Величина остаточного напряжения:

не более 1,5 В

Величина подключаемой нагрузки:

1,2 кОм

Масса устройства:

не больше 1,3 кг
