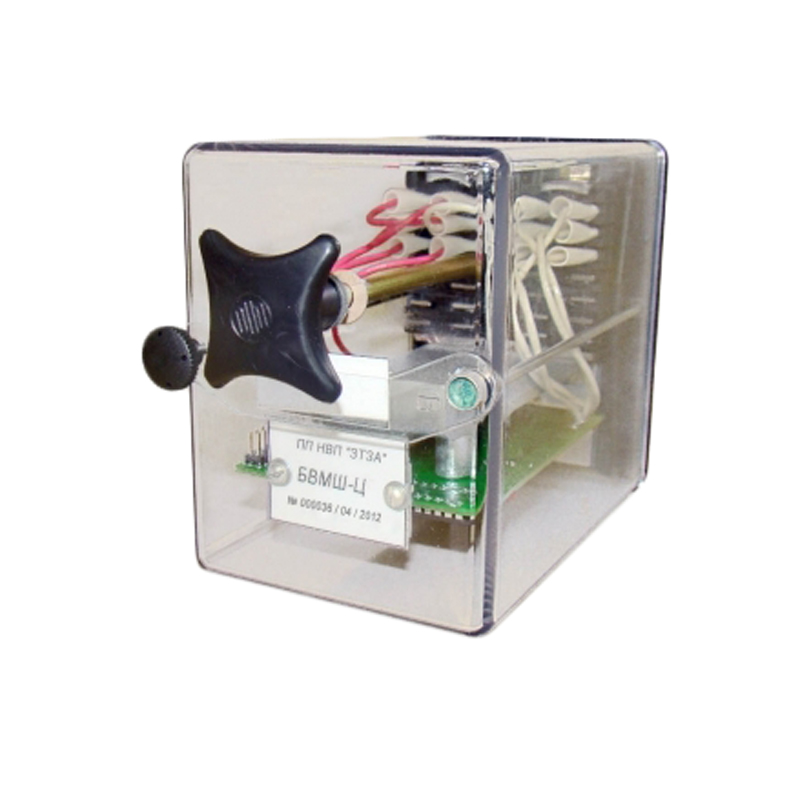

Блок выдержки времени БВМШ-Ц

Блок малогабаритный штепсельный выдержки времени БВМШ-Ц ТУ У 31.6-34167410-009:2012 – блок выдержки времени для эксплуатации в составе железнодорожных эл.цепей управления оборудованием. Устройство снабжено блоком настройки выдержки времени, включающим 54 предустановленных варианта. При выпуске прибора по умолчанию настраивается 5-й диапазон выдержек, начинающийся с 5,5 сек. Всего конструкция блока предусматривает 9 диапазонов для каждой из 6 ступеней. Устройство имеет прозрачный корпус для визуального контроля целостности прибора.

Назначение блока выдержки БВМШ-Ц

Блоки временной выдержки типа БВМШ-Ц используются для управления работой исполнительных реле моделей НМШ3-460/400 и НМШ2-900, функционирующих в эл.цепях железнодорожных устройств централизации, сигнализации или блокирования. Прибор обеспечивает задержку подачи эл.питания на контуры реле в соответствии с выбранным при настройке временным интервалом.

Устройство и работа БВМШ-Ц

Прибор данного типа выпускается в форм-факторе компактного корпуса прямоугольной формы. Корпус изготовлен из прозрачного пластика и закреплен на опорной пластине. С одной стороны опорной пластины установлены электрическая плата устройства и внутренний замыкатель с 9-ю положениями для выбора нужного диапазона выдержки. Тыльная сторона опорной пластины снабжена комплектом контактов для присоединения устройства к эл.цепи и выбора нужной ступени выдержки путем установки перемычек между контактами согласно схеме, приложенной к техническому паспорту прибора.

Модификация устройства

БВМШ-Ц

Тип устройства

Блок выдержки времени, регулируемый, малогабаритный, штепсельный

Технический стандарт

ТУ У 31.6-34167410-009:2012

Напряжение питания устройства, номинал, В

12,0/24,0

Максимальное напряжение питания, В

26,4

Род тока питания устройства

Постоянный

Мощность, потребляемая устройством в рабочем режиме, Вт

0,5

Допустимое отклонение времени выдержки при нормальных климатических условиях, %

±5,0

Кол-во ступеней выдержки

6

Кол-во диапазонов выдержки в каждой ступени

9

Общий диапазон настройки времени выдержки, сек.

От 4,0 до 365,0

Габариты устройства, мм

210х114х89

Масса устройства, кг

0,9
