Ящик путевой ТЯ-2

Голосов: 1
Документация:
Паспорт(13.17 МБ)
Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

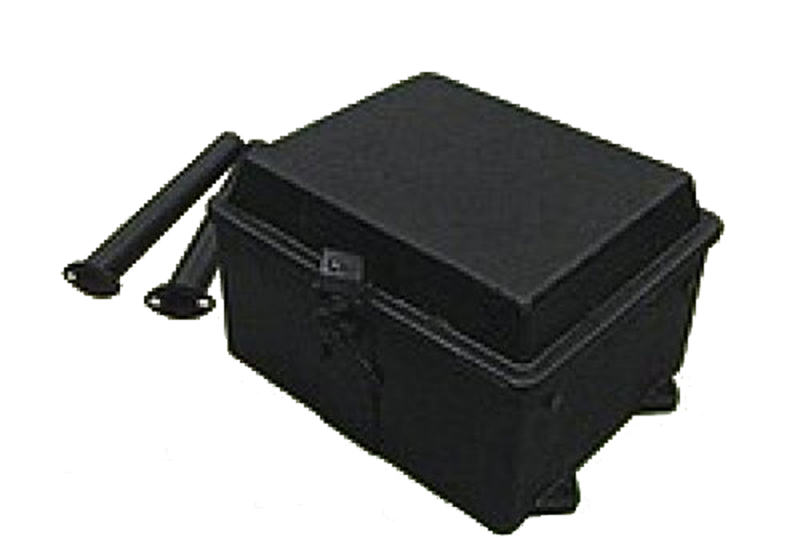

ТЯ-2 – путевой ящик для комплектации железнодорожных электросетей. Устройство имеет герметичный корпус с антикоррозийным покрытием всех деталей и открывающейся крышкой, дополненной уплотнителем. Ящик выпускается в одной универсальной комплектации.

Назначение

Путевой ящик типа ТЯ-2 предназначен для защиты различного железнодорожного электрооборудования от воздействия окружающей среды. Внутри ящика расположены клеммные панели для подключения трансформаторов, резисторов, реле, кабельных перемычек и иных устройств, используемых в эл.сетях железной дороги.

Устройство и работа

Ящик имеет прямоугольный корпус с четырьмя опорными планками, имеющими монтажные пластины для установки на горизонтальную подготовленную поверхность. Верхняя часть ящика закрывается откидной крышкой. На корпусе имеются отверстия для ввода кабелей.

Характеристики

Технические характеристики

Модификация

ТЯ-2

Тип устройства

Ящик путевой, универсальный, запираемый

Технический стандарт

ТУ У 31.6-34167410-015:2010

Тип используемых клеммных панелей

ПКР-М6-2

Кол-во установленных клеммных панелей

9

Кол-во защитных труб

2

Кол-во перемычек*

2 или 4

Толщина стенок, мм

4,0

Габариты устройства, мм

664х390х330

Масса устройства, кг

35,5
