Щитки переездной сигнализации ЩПС

No votes yet

Для управления оповестительной сигнализацией и светофорными устройствами, а также шлагбаумами любого типа используют щитки переездной сигнализации ЩПС ТУ У 31.6-34167410-011:2010 ( ЩПС-2У, ЩПС-4П, ЩПС-4С ). Приборы также могут отображать ситуацию проезда на железнодорожных перегонах.

Устройство и принцип действия щитков ЩПС

Щиток ЩПС представляет собой металлический прямоугольный корпус с дверкой, которая обеспечивает доступ к регулирующим элементам. На устройство нанесено антикоррозионное покрытие. Щитки выполняют следующие действия:

  • управление ПС;
  • управление механизмами заграждения;
  • отображение ситуации на контролируемом участке;
  • информирование оператора;
  • контроль над подачей ответственных команд.

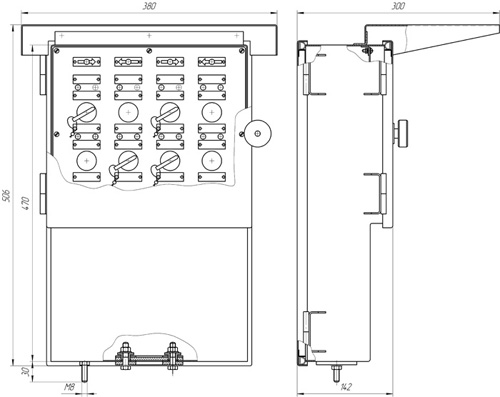

Рис.1 - Схема габаритных размеров щитков переездной сигнализации ЩПС

Параметры

Показатели

Электропитание щитка (в части питания устройств переездной сигнализации) осуществляется от источника постоянного тока

Номинальным напряжением 12 В с допустимыми отклонениями от 10,8 до 16,8 В

Электропитание щитка (в части питания устройств управления заграждением переезда) осуществляется от источника постоянного или переменного тока

Номинальным напряжением 12 В с допустимыми отклонениями от 10,8 до 16,8 В

Щиток предназначен для эксплуатации в диапазоне температур

От - 60с° до + 65с°

Габаритные размеры



405x330x570 мм

Масса щитка

Не более 18.0 кг

Приборы производятся в трех модификациях, которые разработаны для различного использования:

  • ЩПС-2У,
  • ЩПС-4П,
  • ЩПС-4С.

В базовой комплектации устройство поставляется в следующем наборе:

  • сам прибор,
  • сменная панель,
  • оцинкованная стойка,
  • ЗИП,
  • пластина с маркировкой,
  • пакет документации.
