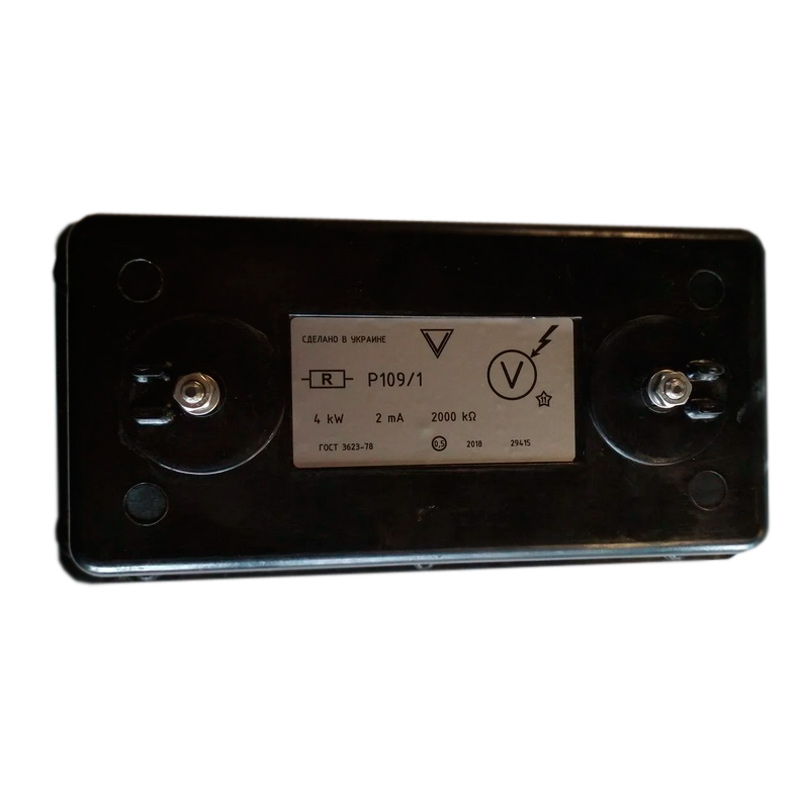

Добавочное сопротивление Р109/1
Описание
Добавочное сопротивление Р109/1 предназначено для расширения пределов измерений вольтметров типов М151, М1501, М1611, М1611.11, М1620, применяемых на пультах управления электровозов и электроподвижного состава железных дорог.
Характеристики
| Параметры | Значения |
| Номинальное сопротивление | 300кОм, 400кОм, 600кОм, 750кОм, 1333кОм, 2000кОм и другие |
| Номинальный ток | 2мА, 3мА, 5мА |
| Номинальное напряжение | 1кВ, 1,5кВ, 2кВ, 3кВ, 4кВ |
| Класс точности сопротивления | 0,5 |
| Допускаемая основная погрешность сопротивления при любой нагрузке, не превышающей номинальную, составляет | ±0,5% номинального значения сопротивления |
| Требования по перегрузкам - в соответствии с ГОСТ 8623 | 78 |
| Допускаемая дополнительная погрешность Р109/1, вызванная отклонением температуры окружающего воздуха от (20±10) оС до любой (в диапазоне от -50 до +60 °С) при относительной влажности до 80%, составляет | ±0,25% номинального значения сопротивления на каждые 10 К |
| Допускаемая дополнительная погрешность, вызванная воздействием влажности до 98%, составляет | ±0,5% номинального сопротивления |
| Габаритные размеры | 275х132х100 мм |
| Масса | 1,5 кг |
| Вероятность безотказной работы сопротивления за 4000 ч | не менее 0,98 |
