Фильтр путевой ФПУ

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Фильтр путевой универсальный ФПУ ТУ У 27.9-34167410-022:2014 предназначены для совместной работы с аппаратурой для контроля рельсовых цепей в частотном диапазоне 420÷780 Гц.

Устройство и работа фильтра ФПУ

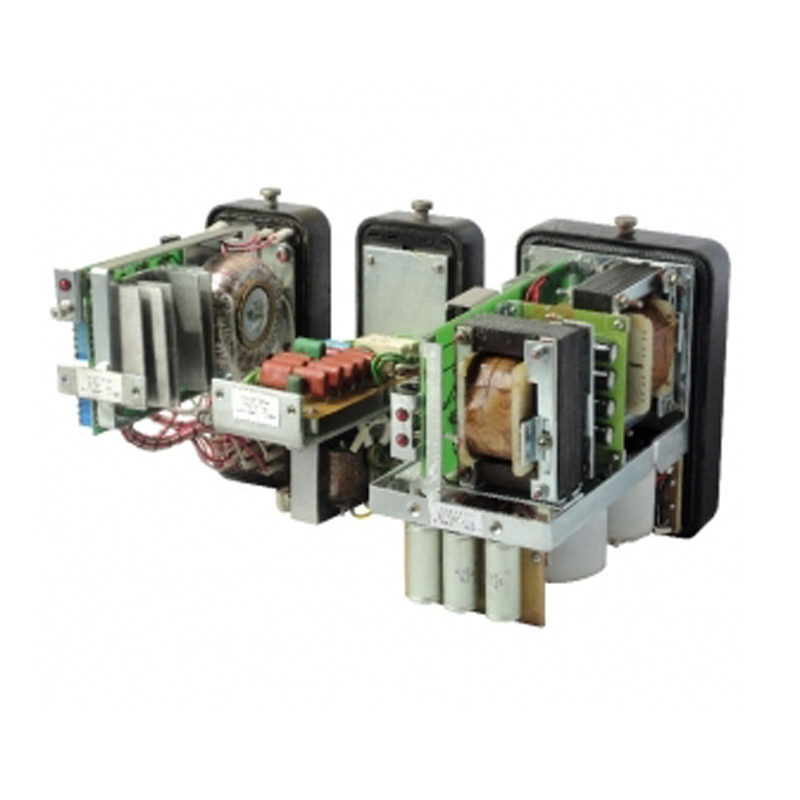

Универсальный фильтр ФПУ производится в разборном корпусе на базе основания штепсельного реле типа НШ, внутри которого размещена электронная схема устройства. Блок предназначен для использования в релейных стативах и шкафах железнодорожной путевой автоматики.

При работе с фильтром его нужно настраивать в резонанс, что производится путём подбора внешних перемычек на контактах. Для лучшего охлаждения электронной схемы блока корпус имеет вентиляционные отверстия на боковых поверхностях.

Характеристики

Ёмкость конденсаторов (включительно) в зависимости от номеров выводов фильтра

12 - 13

4,750 ÷ 5,250 мкФ

12 - 11

1,900 ÷ 2,100 мкФ

12 - 32

0,950 ÷ 1,050 мкФ

12 - 31

0,646 ÷ 0,714 мкФ

12 - 33

0,4465 ÷ 0,4935 мкФ

12 - 52

0,3135 ÷ 0,3465 мкФ

12 - 51

0,209 ÷ 0,231 мкФ

12 - 53

0,0950 ÷ 0,1005 мкФ

12 - 71

0,0646 ÷ 0,0714 мкФ

12 - 73

0,04465 ÷ 0,04935 мкФ

Расчётная ёмкость в зависимости от частоты

420 Гц

7,978 мкФ

480 Гц

6,108 мкФ

565 Гц

4,408 мкФ

580 Гц

4,183 мкФ

720 Гц

2,715 мкФ

780 Гц

2,313 мкФ

Исполнение

в корпусе нейтрального штепсельного реле НШ

Материал крышек корпуса

металл

Масса

3,2 кг

Габаритный размер

237×204×82 мм
