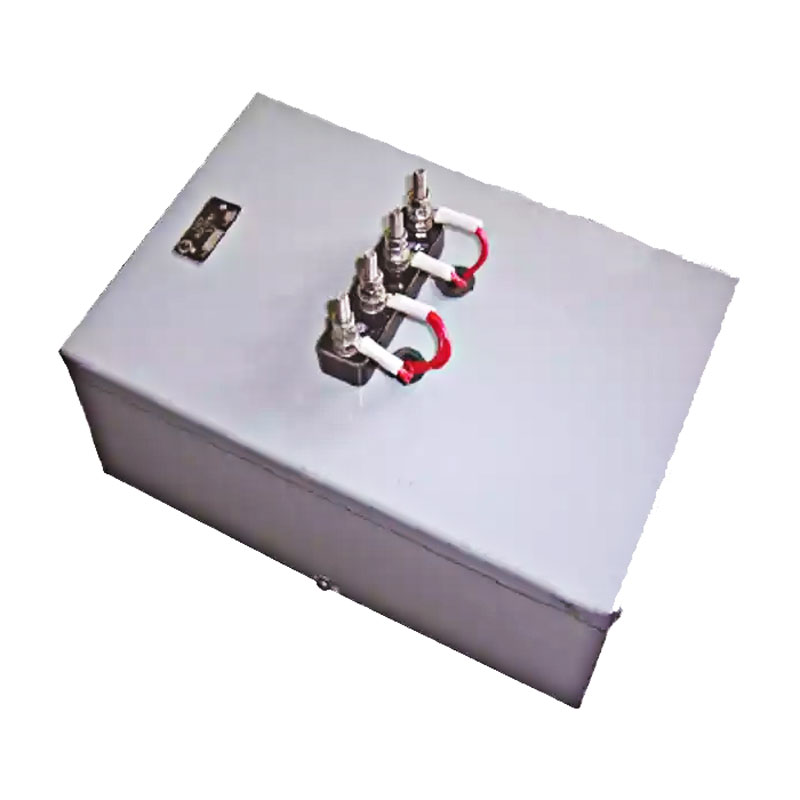

Путевой фильтр ФП-25 – специализированное электротехническое устройство, выполняющее роль путевого фильтра для рельсовой цепи. Отличается высокой стабильностью работы и длительным эксплуатационным сроком, легкостью монтажа и обслуживания, ремонтопригодностью, а также компактными габаритами.

Назначение фильтров ФП-25

Путевые фильтры класса ФП-25 используются в качестве средства защиты путевых импульсных реле, функционирующих на переменном токе с частотой 25 Гц, от негативного воздействия обратного тягового тока с частотами 50 Гц и более.

Конструкция

Конструктивно устройство выпускается в форм-факторе защищенного разборного корпуса, выполненного из металла. Корпус имеет прямоугольную форму и снабжен комплектом входов/выходов, имеющих резьбовую фиксацию подключаемых проводников. В состав устройства входит два трансформаторных узла, комплект конденсаторов и дроссель. Устройство готово к использованию сразу после монтажа и не требует дополнительной настройки.

Возможный вариант приобретения модели

Путевой фильтр ФП-25

Путевой фильтр ФП-25М

Тип устройства

Путевой фильтр, электрический

Тип работы

Непрерывный, автоматический

Напряжение на входном контакте устройства, минимум, В:

- при частоте 25 Гц

- при частоте 50 Гц

- при частоте 100, 150 или 250 Гц



6,2

-

-

Напряжение на выходном контакте устройства, минимум, В:

- при частоте 25 Гц

- при частоте 50 Гц

- при частоте 100, 150 или 250 Гц



3,7

0,4

0,2

Сила тока на входном контакте устройства, максимум, А:

- при частоте 25 Гц

- при частоте 50 Гц

- при частоте 100, 150 или 250 Гц



32,0

550,0

150,0

Напряжение на контурах устройства, В

15,0

Емкость конденсаторов, суммарная, мкФ:

- 1-й контур трансформатора

- 2-й контур трансформатора

- дроссель



8,0

6,0

0,5

Частота контуров, резонансная, Гц:

- 1-й контур трансформатора

- 2-й контур трансформатора

- дроссель



23,0

25,0

50,0

Сопротивление изоляции проводников устройства, МОм

20,0

Габаритные характеристики устройства, мм

297х193х150

290х192х150

Масса устройства, максимум, кг

10,0

9,0
