Описание

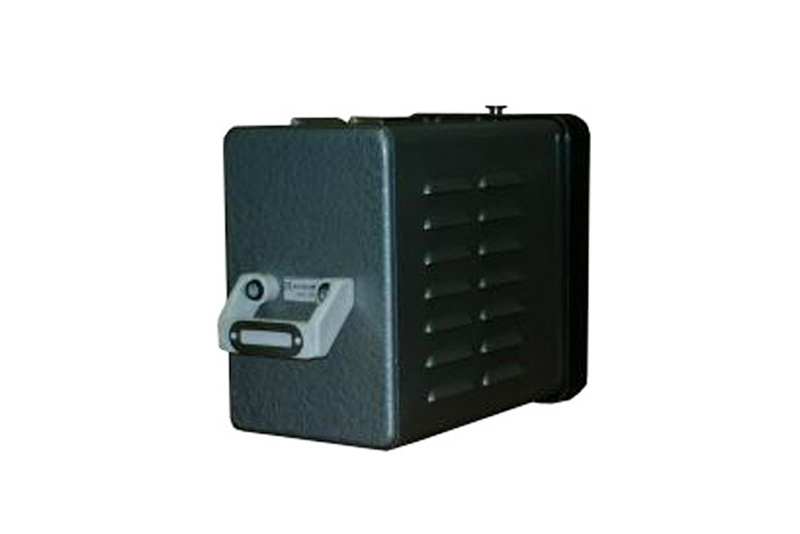

Путевые фильтры ФП АЛС-2М обеспечивают безопасную и бесперебойную работу рельсовых цепей (РЦ). Данный прибор применяется в комплексе с аппаратурой РЦ централизованной автоматической блокировки метрополитена (ЦАБ-М). Фильтры применяются с целью согласования работы передающих устройств с частотой АЛС с кабельными линиями.
Конструктивно предназначена для централизованного размещения в релейных шкафах автоматической блокировки, выполняют функцию согласования передающей аппаратуры частотой АЛС с кабельной линией.
Характеристики
|
Наименование |
Показатель |
|
передаваемые сигналы, Гц |
125, 175, 225, 275, 325 |
|
Сопротивление на контактах 42-12 при (125 ± 1,5 Гц), Ом |
99-113 |
|
U (конт. 42-13), В |
(42,5 ± 2,1) |
|
U (конт. 42-22), В |
(32,9 ± 1,6) |
|
U (конт. 42-61), В |
(22,6 ± 1,1) |
|
U (конт. 42-62), В |
(26,9 ± 1,3) |
|
Габариты, см |
26,5/13,4/20,1 |
|
Вес, г |
7000 |
