Фильтры путевые ФПМ-8

No votes yet

ФПМ-8 – фильтр путевой, универсальный, нерегулируемый. Прибор характеризуется высокой эксплуатационной надежностью, широким спектром применения, эффективной электрической емкостью и оптимальным входным сопротивлением. Устройство работает на частотах от 420 до 780 Гц.

Назначение

Путевые фильтры модификации ФПМ-8 применяются в качестве составного элемента устройств контроля рабочих состояний рельсовых цепей, обеспечивающих передачу сигналов на резонирующих частотах.

Устройство и работа

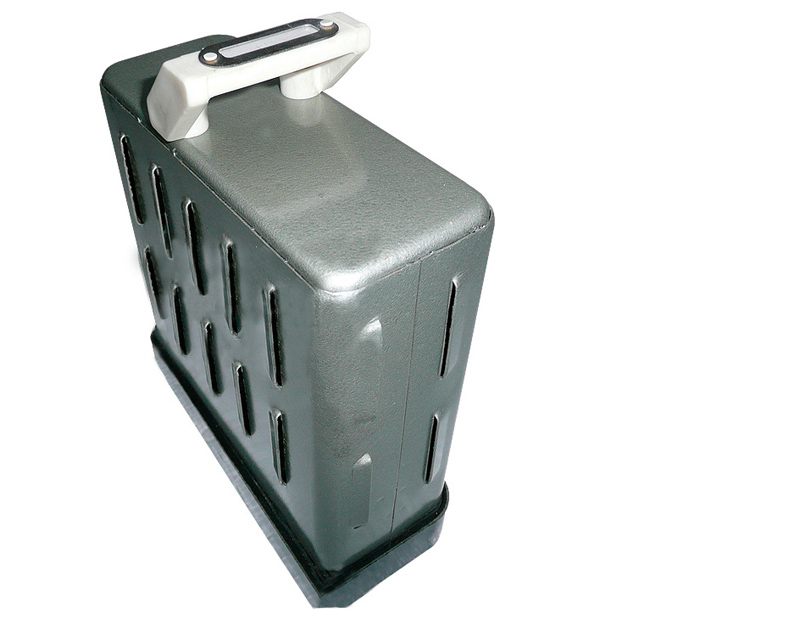

Фильтр имеет компактное исполнение с металлическим корпусом прямоугольной формы. Углы корпуса сглажены, боковые стенки дополнены вентиляционными прорезями.

Электрические параметры
Наименование Номер контакта для измерения Значение
Электрическая емкость, мкФ 71-72,
71-73
71-81
71-82
71-83
71-21
71-22
71-23
0,100 ± 0,005
0,150 ± 0,0075
0,220 ± 0,011
0,330 ± 0,0165
0,470 ± 0,0235
0,680 ± 0,034
1,50 ± 0,75
2,20 ± 0,11
Величина вхлдного сопротивления, Ом на частоте
  • 420 ± 2 Гц
  • 580 ± 2 Гц
11-43
11-43
от 70 до 86
-
