Фильтр ФП–25М
Описание
Фильтр ФП–25М – специализированное электротехническое изделие, выполняющее функции путевого фильтра. Устройства данного типа характеризуются высокой точностью работы, малым потребляемым током, большим эксплуатационным ресурсом, удобной схемой подключения, компактными габаритами и малым весом.
Назначение
Путевые фильтры ФП–25М выполняют функцию защиты путевых реле импульсного типа, функционирующих на переменном токе с частотой 25 Гц, от негативного воздействия тягового тока обратного характера с частотой 50 Гц, а также от его гармоник.
Устройство и работа

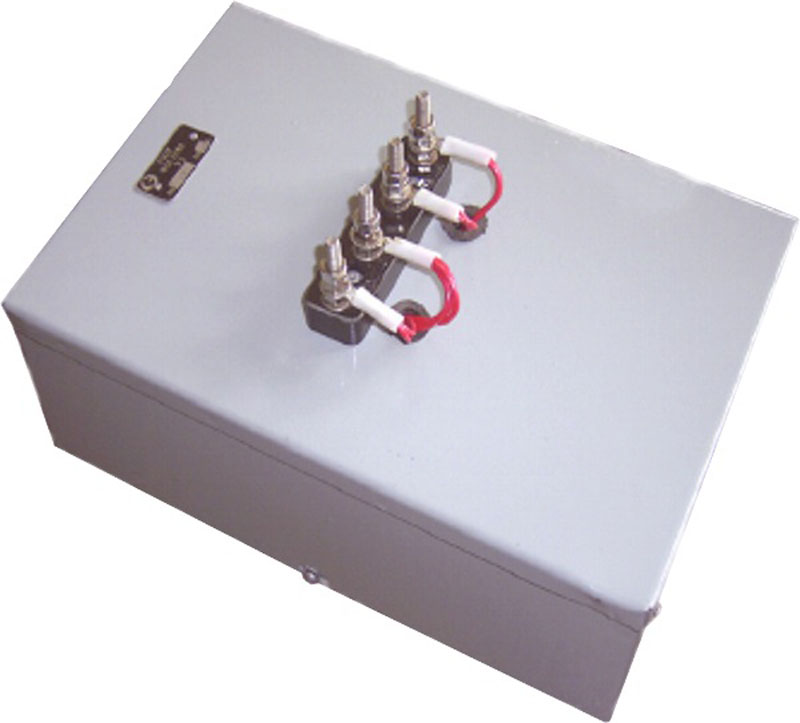

Прибор имеет компактный разборный корпус прямоугольной формы. Детали корпуса изготовлены из металла. Верхняя крышка снабжена четырьмя контактными клеммами для подключения защищаемого устройства.

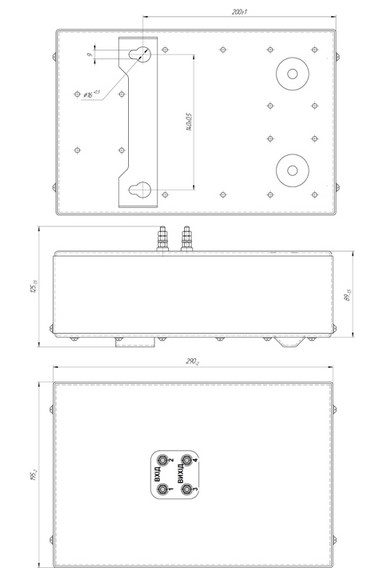

Рис.1 Габаритные и установочные размеры Фильтра ФП-25М
Характеристики
|
Модификация устройства |
ФП–25М |
|
Тип устройства |
Фильтр путевой |
|
Технический стандарт |
ТУ У 27.9-34167410-020:2013 |
|
Напряжение на входе устройства, максимум, В |
6,2 |
|
Напряжение на выходе устройства, В: - при частоте тока 25,0 Гц, минимум - при частоте тока 50,0 Гц, максимум - при частоте тока 100,0/150,0/250,0 Гц, максимум |
3,7 0,4 0,2 |
|
Ток на входе устройства, максимум, мА: - при частоте тока 25,0 Гц - при частоте тока 50,0 Гц - при частоте тока 100,0/150,0/250,0 Гц |
32,0 550,0 150,0 |
|
Габариты устройства, мм |
290х195х89 |
|
Масса устройства, кг |
0,9 |
