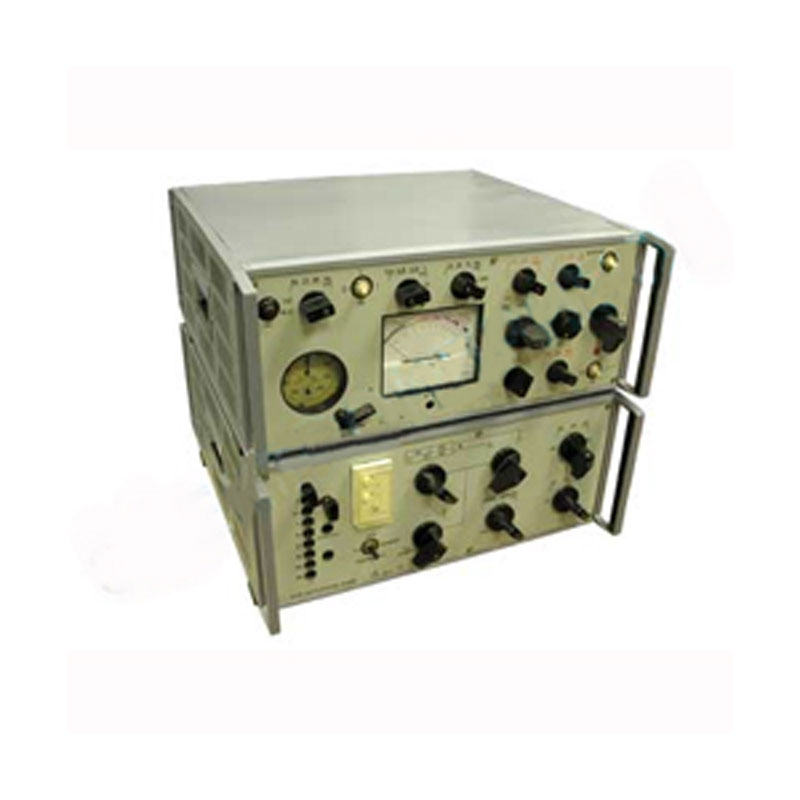

ЭУ5000

Установка для проверки релейных защит ЭУ5000 это устройство, которое может осуществлять наладку и проверку релейной защиты либо любого элемента автоматики. Проверке подлежат разного рода реле, контакторы, выключатели.

Применение установки

Установка ЭУ5000 используется в местах установки автоматики – на любом промышленном предприятиях, электростанциях, в передвижных лабораториях.

Рабочий процесс

Установка ЭУ5000 осуществляет автоматическое отключение переменного тока либо напряжения во время нагрузки, которая образуется после срабатывания проверяемой защиты. Это происходит за счет замыкающего контакта или контактов, которые установлены в выходном реле проверяемой защиты.

Также имеется возможность автоматически производить отключение при помощи реле времени, расположенного в установке. Этот процесс осуществляется в интервале от 0,01 до 9,9 секунд, в зависимости от выбранного значения.

При помощи внешнего миллисекундомера или встроенного секундомера, возможно измерить время срабатывания, а также возврата проверяемого устройства.

Питание оборудования ЭУ5000 происходит от сети, либо от подключенной аккумуляторной батареи.

Основные параметры блоков

  • Блок ФР5000 весит 27 кг, блок ФМ5000 - 30 кг.
  • Размеры блоков: длина 49 см, ширина 52 см, высота 21 см.

Примечание

Вид тока и вид напряжения

Параметры прибора на выходе

Напряжение, В

Рабочий ток, А

Время включения, мин.

Вид регулировки

Переменный ток

380

2

30

Плавно-ступенчатая регулировка

380

5

1

330

10,0

30 сек

Постоянный ток (выпрямленного вида, со сглаживанием).

240

0,06

30

220

0,6

5

110

1

5

-

4,5

1

210

1,00

5

Не существует

220

0,65

Постоянный ток без сглаживания

-

4,5

5

Плавная регулировка

Переменный ток

112

35

  30 сек

Регулировка плавно-ступенчатым способом

54

67,5

30

150

12

240

250

10

  1. Измерительная установка ЭУ5000.
  2. Документы: паспорт, руководство по эксплуатации, техническое описание.
  3. Блок нагрузочный ФМ5000.
  4. Блок регулировочный ФР5000.
  5. Сумка.
  6. Кабель: К1, К2 и К4 (по 6 шт), К5, К7.
  7. Вставки XS1 и XS2 по 1 шт.
  8. Штепсель - 2 шт.
  9. Наконечник - 20 шт.
  10. Зажим - 10 шт.
  11. Вставка-плавка: 15 А (2 шт), 10 А, 3,15 А / ВПБ 6-37 (6 шт).
  12. Трубка маркировки 3,31 ТВ-40-6 - 0,1 м.
