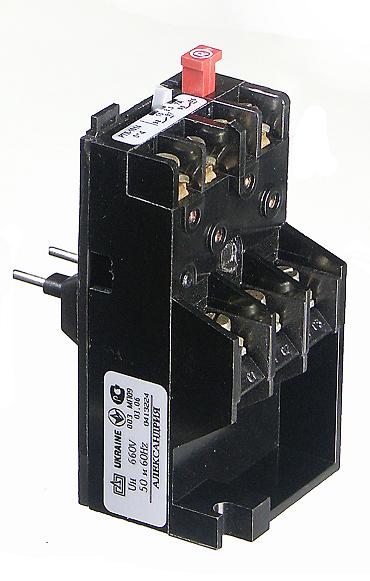

Реле тепловое РТЛ-2

Серия:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле электротепловые серии РТЛ обеспечивают защиту электродвигателей от токовых перегрузок недопустимой продолжительности. Они также обеспечивают защиту от асимметрии токов в фазах и от выпадения одной из фаз. Степень защиты IP00.

Применение

Выпускаются электротепловые реле с диапазоном тока от 23 до 86 А. Реле РТЛ могут устанавливаться как на пускатели, так и отдельно от пускателей. Разработаны и выпускаются реле РТЛ и клеммники КРЛ, и могут устанавливаться на стандартную рейку.

  • Степень защиты IP20, для реле электротепловых 2М, К, ДМ.
  • Пределы регулирования тока несрабатывания, А - от 23 до 86
  • Номинальное напряжение, В - 660
  • Буква Д обозначает исполнение реле РТЛ-2000 для установки с пускателями ПМЛ-4160ДМ, ПМЛ-4560ДМ.
  • Буква К , обозначает исполнение реле РТЛ-2000 для установки с пускателями ПМЛ-3000 Д
  • Буква М обозначает исполнение реле со степенью защиты контактных зажимов IP20 по ГОСТ 14255-69. Отсутствие буквы обозначает исполнение реле со степенью защиты IP00.
  • Габаритные размеры,мм - 75х76,3х116.
  • Масса, кг - 0,505.
Технические характеристики
I ном., А для ПМЛ Тип Диапазон токовых уставок, А Мощность потребляемая одним полюсом на max токовой уставке, Вт Мощность электродвигателя, кВт, при напряжении, В, 50 Гц, 60 Гц
220 380 440 500 660
40

40*

РТЛ 2053 (М) 23,00-32,00 2,43 7,50 15,00 15,00 18,50 22,00
РТЛ 2055 (М) 30,00-41,00 3,03 10,00 18,50 18,50 22,00 30,00
РТЛ 2053 (М, К*) 23,00-32,00 2,43 7,50 15,00 15,00 18,50 22,00
РТЛ 2055 (М, К*)  30,00-41,00 3,03 10,00 18,50 18,50 22,00 30,00
63 РТЛ 2055 (М) 30,00-41,00 3,03 10,00 18,50 18,50 22,00 30,00
РТЛ 2057 (М) 38,00-52,00 3,30 11,00 22,00 25,00 30,00 37,00
РТЛ 2059 (М) 47,00-64,00 3,69 15,00 25,00 30,00 37,00 45,00
РТЛ 2061 (М) 54,00-74,00 4,38 18,50 30,00 37,00 45,00 55,00
80

100

РТЛ 2061 (М, ДМ) 54,00-74,00 4,38 18,50 30,00 37,00 45,00 55,00
РТЛ 2063 (М, ДМ) 63,00-86,00 5,62 22,00 37,00 45,00 50,00 70,00
РТЛ 3125 74,00-125,00 2,10 30,00 59,00 63,00 80,00 110,00

Примечание: Конструкция реле самостоятельную установку без клеммника пускателя и контактора не допускает.

Структура условного обозначения реле электротеплового:

РТЛ – Х1 ХХХ2 Х3 Х4 Х5 Х6 4 РТЛ – Условное обозначение серии.

Х1 – Цифра, обозначающая номинальный ток реле: 1-10-25А; 2-40-80А; 3-100-250А; 4-400А.

ХХХ2 – Цифры, обозначающие исполнение реле по диапазону регулирования тока несрабатывания по таблице выбора.

Х3 – Д - буква, обозначающая исполнение реле РТЛ-2061 и РТЛ-2063 для установки с контакторами ПМЛ-4160ДМ, ПМЛ-4560ДМ

Х4 - К - буква, обозначающая исполнение реле РТЛ-2053 и РТЛ-2055 со степенью защиты контактных зажимов IP20 по ГОСТ 14255 для установки с контакторами ПМЛ-3000Д.

Х5 – М - буква, обозначающая исполнение реле со степенью защиты контактных зажимов IP20 по ГОСТ 14255 . Отсутствие букв ы означает исполнение реле со степенью защиты контактных зажимов IP00.

Х6 – Буква, характеризующая климатическое исполнение по ГОСТ 15150 (О*, О, ОМ)

4 - Цифра, обозначающая категорию размещения по ГОСТ 15150
