Датчик-реле температуры ДРТ

Голосов: 3
Документация:
6554 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

ДРТ предназначен для:

  1. Фиксирования температуры газообразных сред, жидкости.
  2. Выдачи сигнала о понижении (превышении) порогового значения температуры – размыканием (замыканием) контактов реле.
  3. Используется как сигнализирующее, защитное или регулирующее устройство для автоматизации технологических процессов.

Датчик-реле температуры могут быть установлены на:

  1. Дизель-генераторах неограниченного района плавания судов, главных и дополнительных дизелях.
  2. Стационарных дизелях и эксплуатируемом на железнодорожном транспорте дизель-генераторах.
  3. Установках вентиляции.

*Существуют модификации: ДРТ-ЖК, ДРТ-Ж, ДРТ-ЖД, ДРТ-ЖН, ДРТ-В.

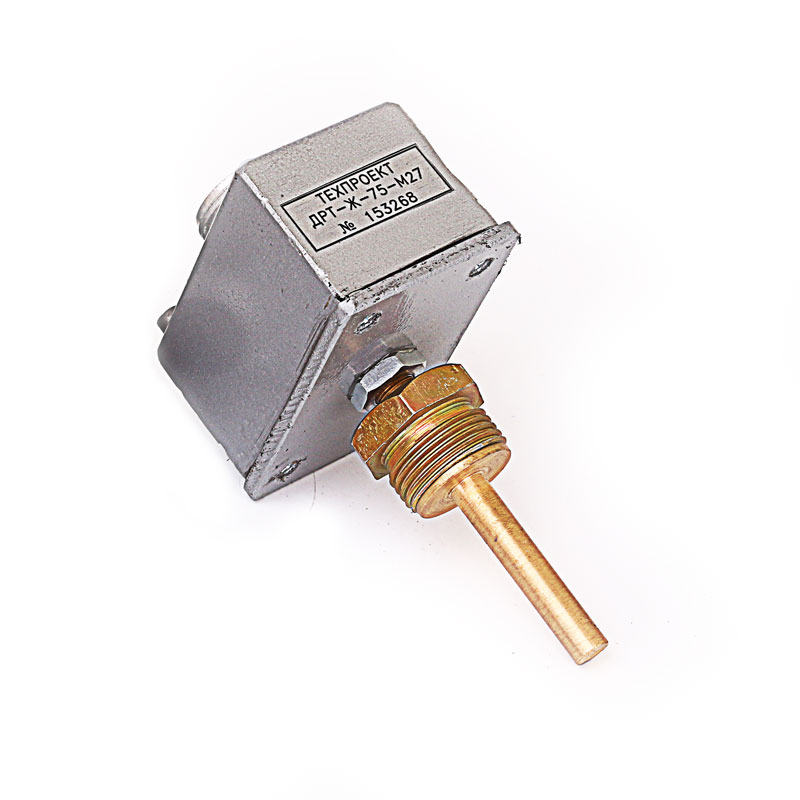

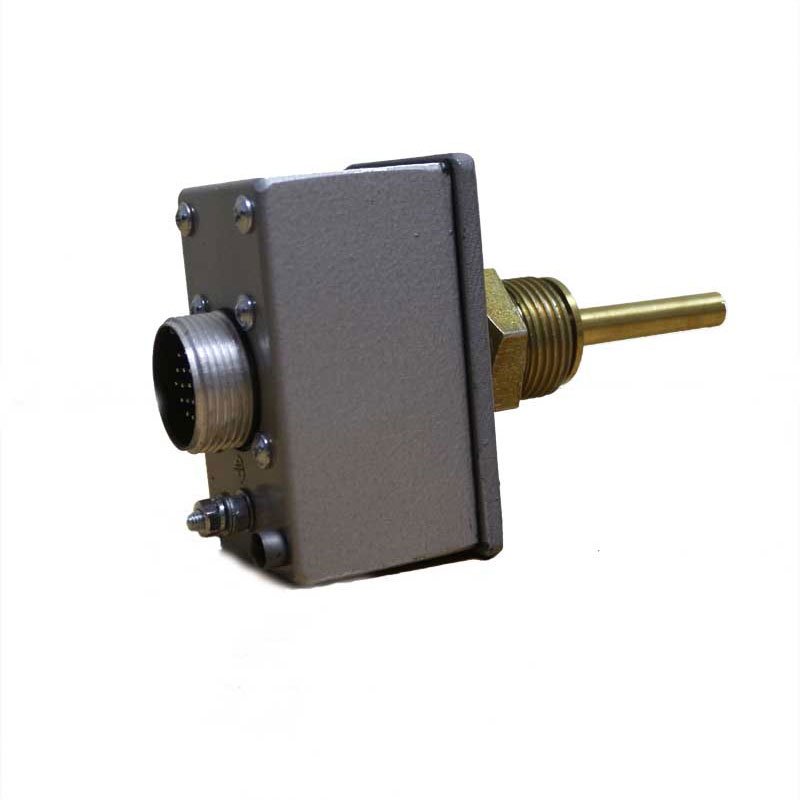

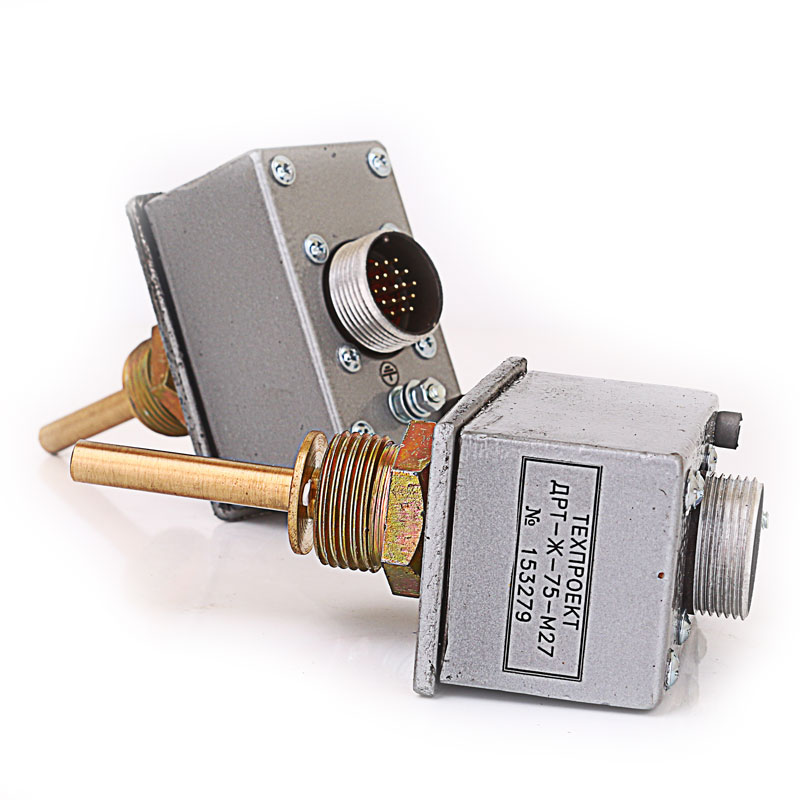

Внешний вид и конструкция

ДРТ (Датчик-реле температуры) состоит из:

  1. Корпуса.
  2. Печатной платы с частями, обеспечивающими функционирование.
  3. Соединителя.
  4. Латунной гильзы.
  5. Преобразователя температуры, расположенной внутри гильзы.

В ДРТ-ЖК, ДРТ-Ж и ДРТ-ЖД часть для погружения изготовлена из латуни. В ДРТ-ЖН часть для погружения датчиков выполнена из нержавеющей стали. Подконтрольная среда должна быть неагрессивная в первом случае к латуни, в другом к нержавеющей стали. По требованию заказчика материал для изготовления может быть другим.

Датчик измеряет температуру среды и при достижении фиксированной установки срабатывает электронная схема, приводящая к переключению выходного реле. Обратное переключение реле происходит на величину гистерезиса при понижении температуры ниже установки.

Характеристики

  1. Значение гистерезиса – 5°С.
  2. Погрешность - ±1°С для диапазона 0...+85°С, ±2 для остального диапазона.
  3. Измеряемая температура в диапазонах:
    • ДРТ-ЖК, ДРТ-Ж, ДРТ-ЖД, ДРТ-ЖН: -40…+120°С;
    • ДРТ-В: -40…+70°С.
  4. Масса: ДРТ-Ж, ДРТ-ЖК, ДРТ-ЖН, ДРТ-ЖД – 0,4кг
  5. Габариты:
    • ДРТ-Ж, ДРТ-ЖН, ДРТ-ЖД – 80х135х50 мм;
    • ДРТ-В – 89х78х28 мм;
    • ДРТ-ЖК – 80х135х50 мм.
  6. Напряжение питания – 30...270В (DC или АС).
  7. Потребляемый ток:
    • ДРТ-В, ДРТ-Ж, ДРТ-ЖК, ДРТ-ЖН - 50 мА;
    • ДРТ-ЖД - 30 мА.
  8. Защита по ГОСТ 14254-96:
    • ДРТ-В – IР21;
    • ДРТ-Ж, ДРТ-ЖК, ДРТ-ЖД, ДРТ-ЖН – IР65.

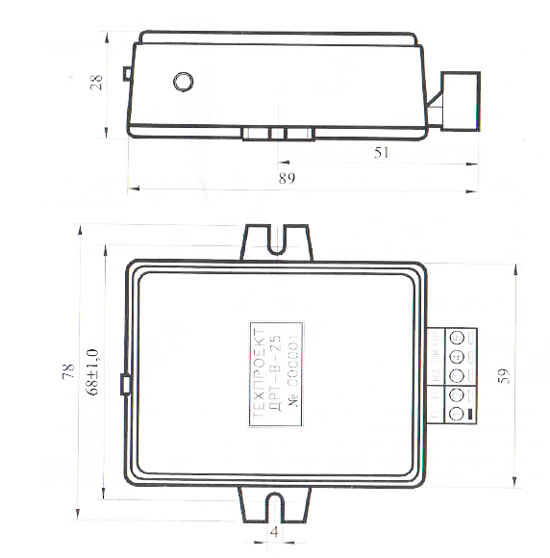

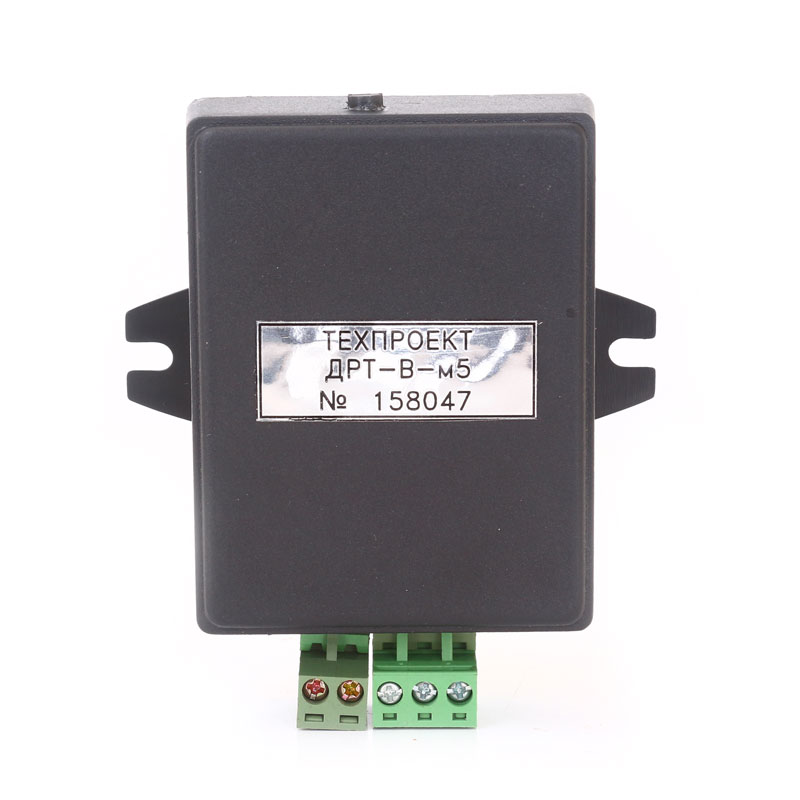

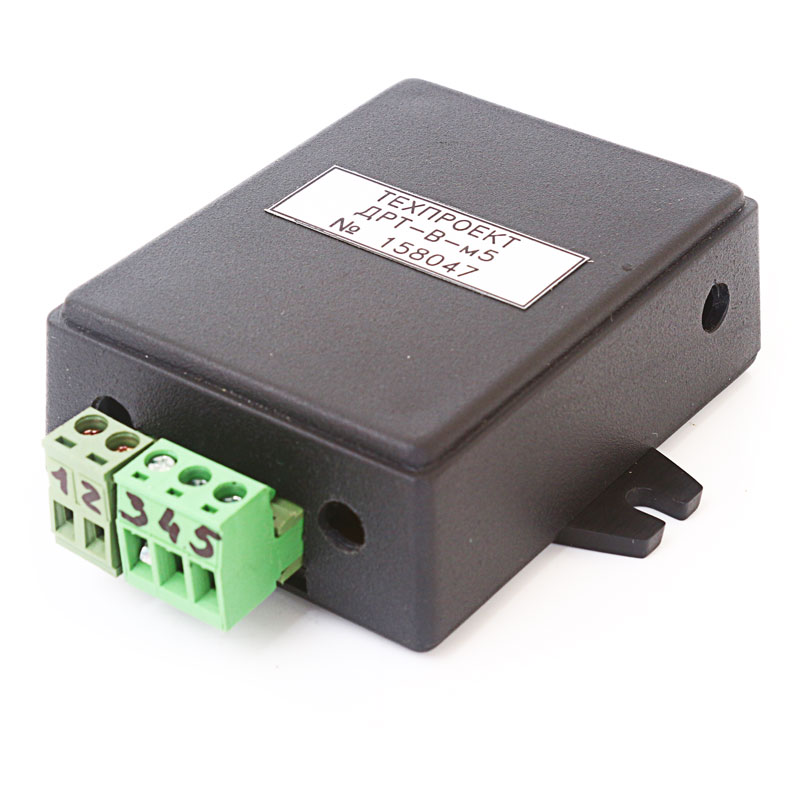

Габариты блока ДРТ-В-м5

Схема габаритов ДРТ-В-м5

Комплектация

  1. Датчик-реле температуры ДРТ ААРЛ.433647.006ТУ;
  2. Комплект частей для монтажа;
  3. Паспорт.

Модификации

  • Датчик-реле температуры ДРТ-ЖК

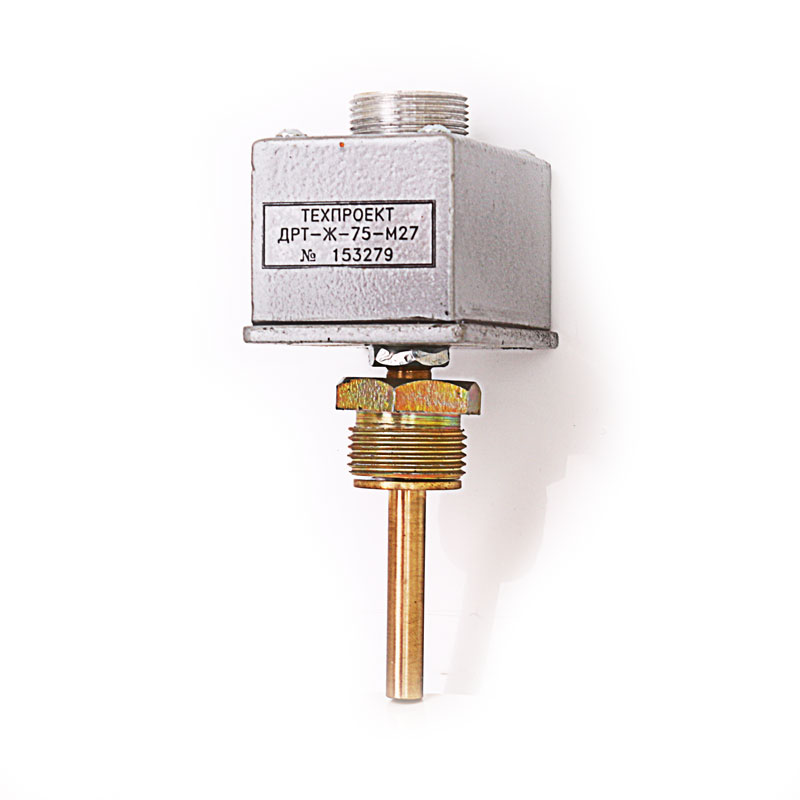

  • Датчик-реле температуры ДРТ-Ж
  • Датчик-реле температуры ДРТ-ЖД
  • Датчик-реле температуры ДРТ-ЖН
  • Датчик-реле температуры ДРТ-В
