Описание

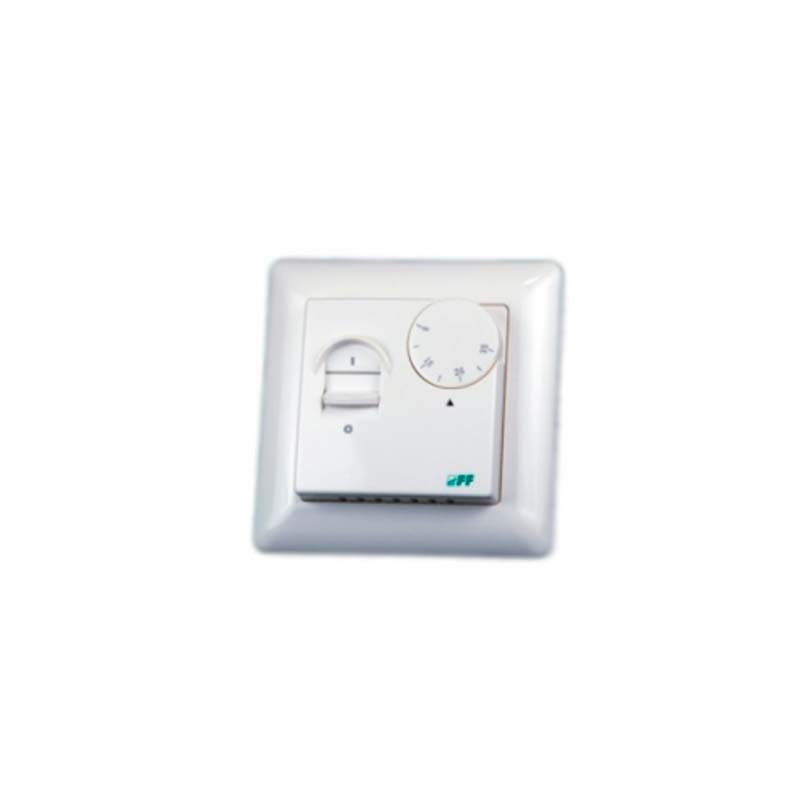

Реле температуры RT-824 (РТ-824) осуществляет управление оборудованием: нагревательным и охлаждающим для поддержания стабильной температуры среды.
Область применения
Регулятор температура используется для поддержания "теплового" режима в комнате либо другом помещении в пределах: +5°С до +35°С.
Устройство и принцип действия
Регулятор температуры RT-824 работает в одном из режимов:
- с внутренним датчиком;
- с датчиком внешним;
- с 2-мя датчиками сразу.
До достижения необходимой температуры контакт регулятора будет замкнут (загорается красный индикатор), нагревательное устройство работает. Как только уровень заданной температуры достигнут — контакт размыкается (гаснет красный индикатор), и устройство отключается. В случае снижения теплового уровня на величину гистерезиса нагревательное устройство опять включается и работает до достижения нужного показателя. Система может быть отключена, при необходимости, выключателем (на передней панели).
Реле температуры устанавливается в монтажной коробке d=60 мм.
Характеристики
| Параметр | Значение |
| Напряжение питания: | 220 В |
| Максимальный ток нагрузки: | 16 А |
| Контакты выходного реле: | 1 переключающий |
| Диапазон измеряемой температуры: | от +5°С до +35°С |
| Гистерезис: | 3°С |
| Точность установки: | 1°С |
| Точность измерений: | ±1°С |
| Потребляемая мощность: | 0,8 Вт |
| Внутренний датчик температуры: | NTC |
| Присоединение проводов: | зажимы винтовые 1,5 мм2 |
| Диапазон рабочих температур без датчика: | от - 5°С до +50°С |
| Габаритные размеры - передняя панель: | 83,5х83,5 мм, l=22 мм |
| Габаритные размеры - задняя панель: | d=50, l=27,5 мм |
| Монтаж: | в монтажной коробке d=60 мм |
