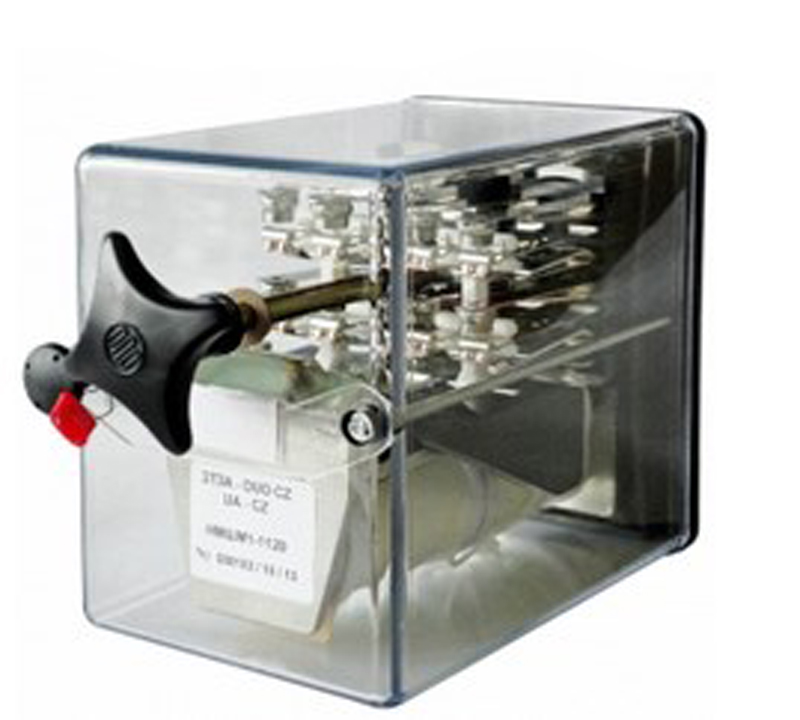

Реле НМВШ
Описание
Нейтральные электромагнитные реле типа НМВШ служат, чтобы выполнять электрозависимости, исключающие возможность появления запрещенных движений железнодорожных составов устройств СЦБ метрополитена.
Устройство
Тип устройства НМВШ2–900/900. Все типы реле по отпусканию якоря гравитационные. Масса устройства: 2,2 кг. Габариты реле: 114×89 ×210 мм.
Характеристики
|
Тип реле |
Сопротивление, Ом |
Напряжение или ток |
Номинальное питание |
Замедление, с |
||
|
Перегрузки |
Отпускания |
Притяжения |
||||
|
НМВШ2-900/900 |
900х1 900х1 |
Мостовая, с последовательным включением катушек |
||||
|
60 В |
10,5 В |
21 В |
- |
- |
||
|
Мостовая, с параллельным включением катушек |
||||||
|
35 В |
6 В |
12 В |
- |
- |
||
|
Однополупериодная, с последовательным включением катушек |
||||||
|
100 В |
17,5 В |
35 В |
- |
- |
||
|
Мостовая, с включением второй катушки (клеммы 4-2) |
||||||
|
60 В |
10,5 В |
20 В |
- |
- |
||
