Реле тока АЛ-4 является релейной системой, которая предназначена для установки в цепях переменного тока с целью защиты электрического оборудования от чрезмерного повышения тока в электрической цепи. Это устройство является составным звеном противоаварийной автоматики и выполняет роль узла, реагирующего на повышение тока в цепи.

Реле рассчитаны на совместную работу с трансформаторными системами токов нулевой последовательности. Они выполняют роль устройства, которое следит за повышением тока нулевой последовательности и позволяют обеспечивать защиту электрогенераторов, двигателей и электрических линий, характеризующихся небольшими токами замыкания на землю.

Эксплуатация реле АЛ-4

Предложенные релейные устройства рассчитаны для эксплуатации в закрытых помещениях при температурах, которые не выходят за диапазон значений от -400С до +550С. Влажность воздушной среды может составлять 98%. В самом воздухе не допускается наличие токопроводящей пыли, высоких концентраций агрессивных паров и газов, способствующих коррозии металлических элементов и разрушению изоляции.

Конструкция и функционирование реле

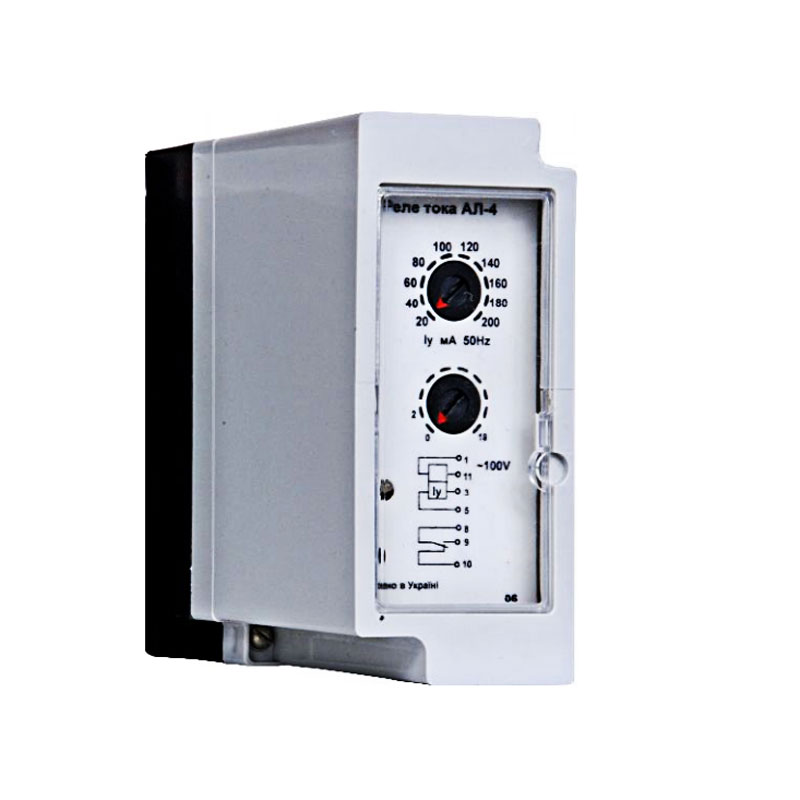

Реле тока АЛ-4 выполнены в виде корпусного прибора, который имеет защитный пластиковый кожух, функциональную переднюю панель и клеммную колодку. Для настройки режимов работы устройства используются переключатели передней панели. Верхний переключатель владеет 10-ю ступенями, величина которых равна значению минимального тока. Нижний регулятор также имеет 10 ступеней и позволяет задавать уставку с дискретностью в 0,1.

Если на реле подается напряжение и ток со значением меньшим установленного предела, то контакты внешнего релейного механизма находятся в исходном положении. В момент увеличения тока выше уставки произойдет срабатывание реле и переключение его выходных контактов.

Величина питающего напряжения:

~220, 100 В

=220 В

Значение номинального тока:

0,16 А

Диапазон токовых уставок срабатывания:

1,5·10-2…15·10-2

Длительная термическая устойчивость:

0,16 А

Время для срабатывания реле:

0,04…0,06 сек

Тип и число контактов:

Переключающий / 1

Механическая и коммутационная износоустойчивость:

100 тыс. и 20 тыс. циклов

Точность:

5

Показатель возврата:

0,93

Уровень защиты по корпусу и клеммнику:

IP40 и IP20

Интервал рабочих температур:

от -400С до +550С

Вес устройства:

800 грамм

Размеры реле АЛ-4 и панели присоединения проводов

Размеры реле и панели для проводов
