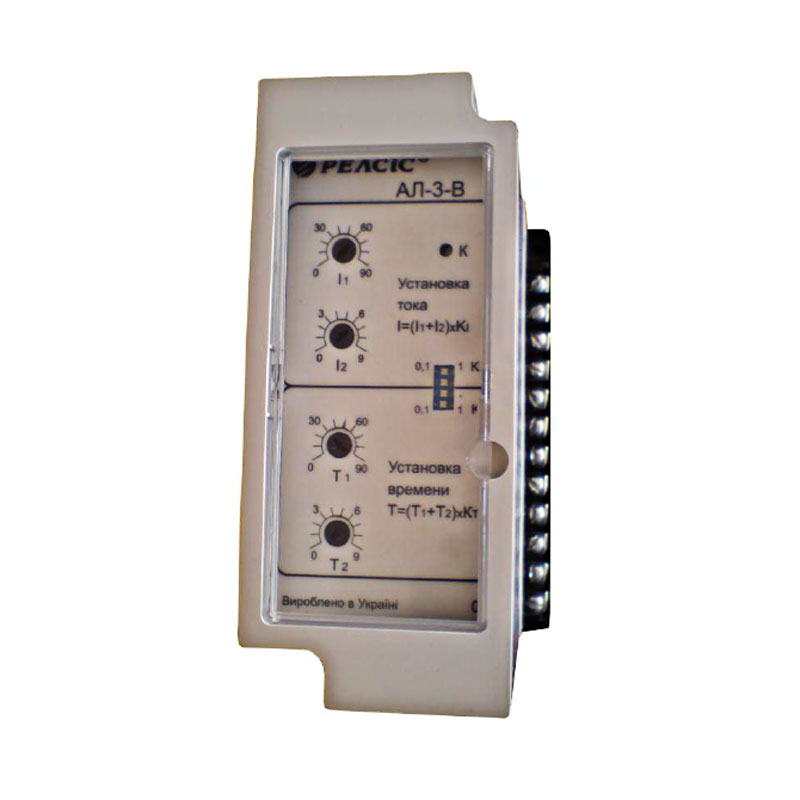

Реле тока АЛ-3В является прибором релейной защиты, устанавливаемым в системах противоаварийной автоматики. Эти устройства используются в качестве систем, которые реагируют на увеличение тока в контролируемой цепи, благодаря чему обеспечивается возможность токовой защиты. Также реле этой модификации могут применяться для коммутации электрических цепей. Которая будет осуществляться при достижении контролируемым параметров установленного значения.

Эксплуатация реле АЛ-3В

Предложенные релейные устройства могут функционировать в закрытых неотапливаемых помещениях. Температура среды должна поддерживаться в пределах от -400С до +550С, а показатель влажности не должен выходить за пределы 98%.

В составе среды рабочей зоны исключено появление агрессивных примесей газов или паров, способных нанести вред металлическим деталям, а также изоляции.

Функционирование реле

Срабатывание релейного механизма происходит после достижения током в контролируемой цепи значения, отвечающего уставке, которая выставлена в процессе настройки реле. До этого выходное реле находится в отключенном состоянии. Как только ток превышает установленное значение, произойдет срабатывание выходных реле и контакты замкнутся или разомкнутся (зависит от типа используемых релейных контактов). Сигнализирование об этом будет выполнено с помощью светодиодных индикаторов, расположенных на передней панели. Если уровень тока снизится ниже токовой уставки, произойдет отключение выходных реле.

Особенности исполнения конструкции реле

Реле тока АЛ-3В выполнено в виде корпусного устройства, конструкция которого предусматривает выступающий монтаж и переднее или заднее подключение проводников. Устанавливать реле можно или на стандартную Din-рейку, или на плоскость, для фиксирования используются винты М4.

Регулировка и настройка реле выполняется с помощью функциональных переключателей, тумблеры которых выведены на переднюю панель.

Диапазон временных выдержек:

от 0,1 до 99 сек

Диапазон токов срабатывания:

от 1 до 99 А

Количество реле на выходе:

1

Тип и число релейных контактов:

по 1-му контакту замыкающего и размыкающего типа

Величина тока термоустойчивости:

2IH

Время на срабатывание реле на выходе:

50-60 мс

Величина номинального тока:

от 2,5 до 16 А

Значение потребляемой мощности:

от 1,5 до 2,2 ВА

Коммутационная и механическая отказоустойчивость:

5·105 циклов

Вес реле:

1 кг

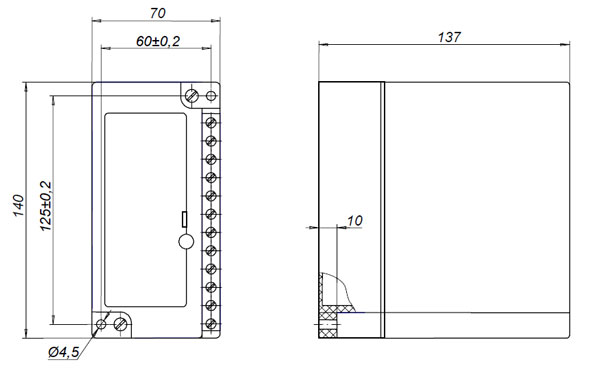

Размеры реле АЛ-3В

Габариты реле
