Устройство токовой защиты АЛ-5 представляет собой микропроцессорное реле, позволяющее выполнять функции защиты электрических цепей по току. Реле являются устройствами без оперативного питания, которые применяются для защиты трансформаторных систем, электрических двигателей, а также токоподающих линий кабельного типа или линий воздушного типа.

Для питания устройства используется входной ток, поступающий по одной из двух фаз. Релейные устройства устанавливаются в электрических цепях с напряжением от 0,4 до 35 кВ. Такой тип устройств токовой защиты используется компаниями энергетического сектора, промышленными и коммунальными предприятиями, в сельском хозяйстве и на других производственных и промышленных предприятиях.

Функционирование реле АЛ-5

После подачи тока к первичным обмоткам промежуточного трансформатора питания, сигнал, пропорциональный входящему току, подается к микроконтроллеру. Вычислительная система производит преобразование сигнала и по истечению определенного времени, установленного заданной уставкой, подает команду на формирование исполнительного импульса.

Особенности конструкции

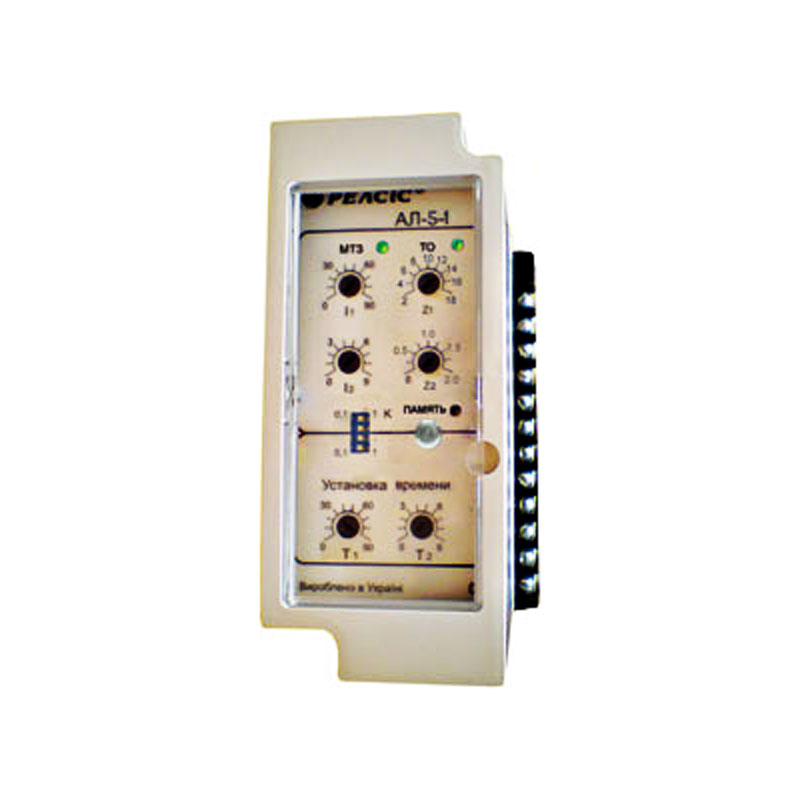

Устройство токовой защиты АЛ-5 выполнено в виде корпусного блока, который поддерживает выступающий монтаж и два варианта подключений проводов – переднее или заднее. Имеющиеся контактные зажимы рассчитаны для фиксирования двух проводников с сечением 1,5 мм2 или одного провода с сечением 4 мм2. Для фиксации проводов используются винты М4.

Функциональные регуляторы для изменения установок реле располагаются на передней панели и закрываются прозрачной крышкой. Чтобы исключить изменение настроек сторонними людьми, имеется возможность пломбирования крышки релейного устройства.

Диапазон временной уставки:

от 0,1 до 99 сек

Шаг установки временного интервала:

0,1 сек

Показатель кратности уставки отсечки к временной уставке:

2…20

Величина шага уставки отсечки:

0,25

Величина тока продолжительной термоустойчивости:

2*IH

Показатель тока для 1-секундной устойчивости по температуре:

20*IH

Число реле на выходе:

2

Тип и число контактов релейного механизма для каждой цепи:

Замыкающий контакт, 1

Время на возврат реле в исходное положение:

Не больше 60 мс

Эксплуатационный срок:

не меньше 12 лет

Вес реле:

Не больше 500 грамм

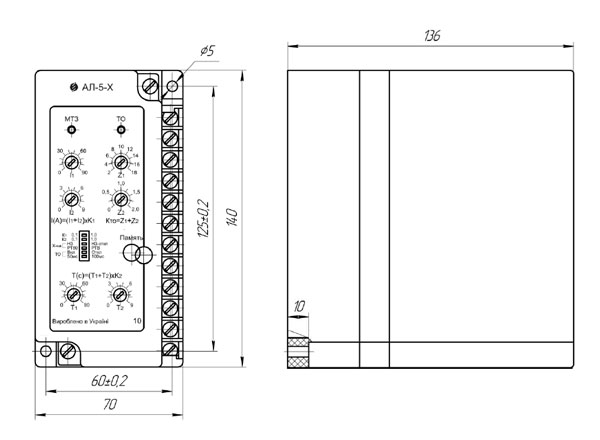

Размеры реле АЛ-5

Габариты устройства
