Реле АЛ-4-1, АЛ-4-2

Реле тока АЛ-4-1 и АЛ-4-2 относятся к релейным системам, которые устанавливаются в цепях переменного тока в качестве электронного узла, реагирующего на повышение значения тока. Это устройство служит комплектующим элементом систем аварийной защиты цепей, подающих питание к промышленным установкам.

Предложенные реле используются совместно с трансформаторными системами токов нулевой последовательности. Эти устройства играют роль защитной системы, реагирующей на изменение переменного тока нулевой последовательности в системе защиты генератора, электрического двигателя, а также электрических линий с небольшими токами замыкания на землю.

Исполнение реле АЛ-4-1, АЛ-4-2

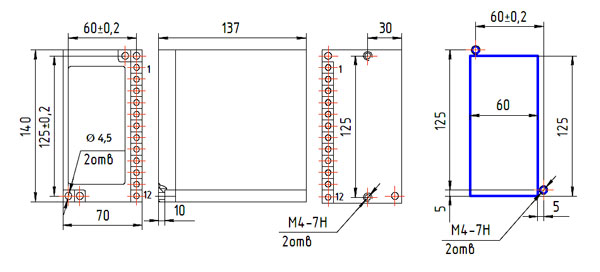

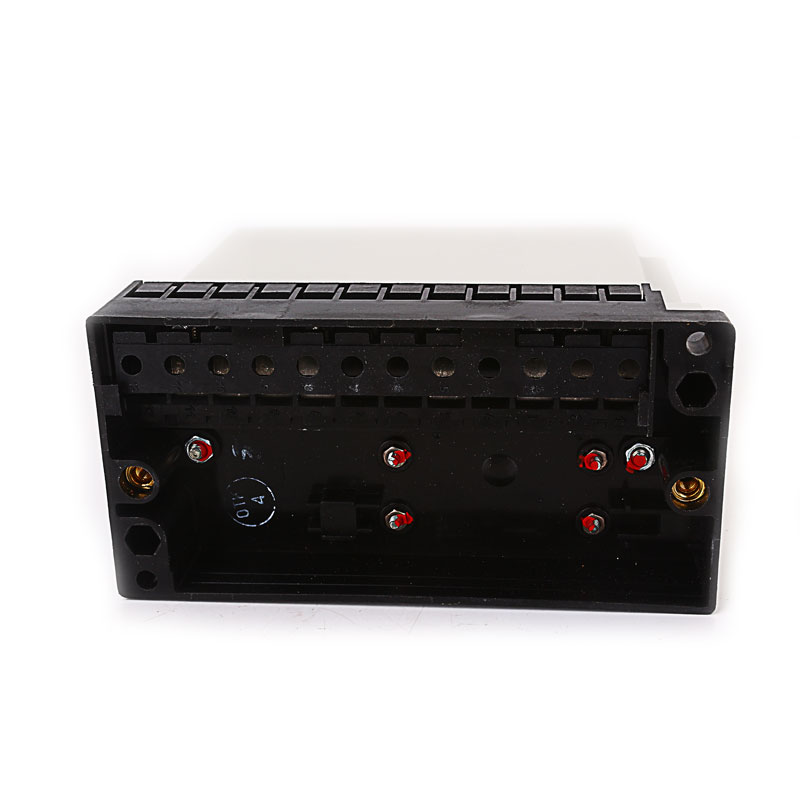

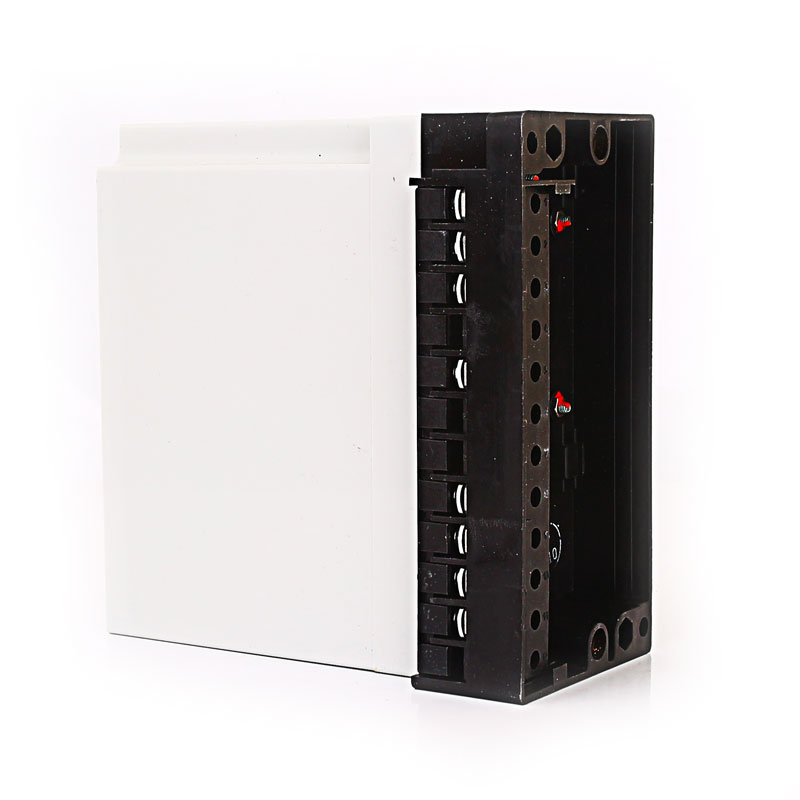

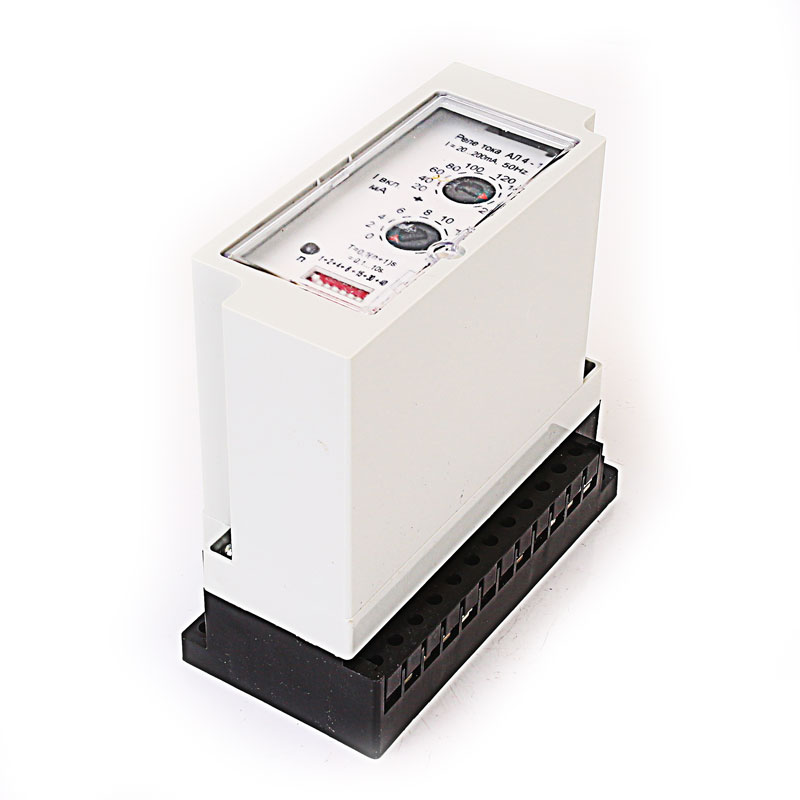

Предложенные модификации реле реализуются в конструкции, которая поддерживает выступающий монтаж и позволяет осуществлять заднее и переднее подключение проводов. Рабочие элементы устройств АЛ располагаются в корпусе, к которому крепится цоколь. На его поверхности расположен токовый трансформатор и крепежные кронштейны для фиксации платы печатного монтажа и передней панели, на которую выведены кнопки для установки временной выдержки.

Верхний переключатель, имеющий 10 ступеней, величина каждой из которых отвечает значению минимального тока. Нижний переключатель владеет также 10-ю ступенями, которые обеспечиваю дискретность на уровне 0,1 от минимальной величины.

Функционирование

Для работы релейного устройства потребуется оперативное напряжение постоянного или переменного тока с величиной 220 или 110 В. Если на вход реле подается ток с напряжением, значение которого меньше, то выходные контакты располагаются в исходном положении и остаются обесточенными. Если произойдет превышение установленного значения, то произойдет срабатывание системы реле и его выходные контакты переключатся.
