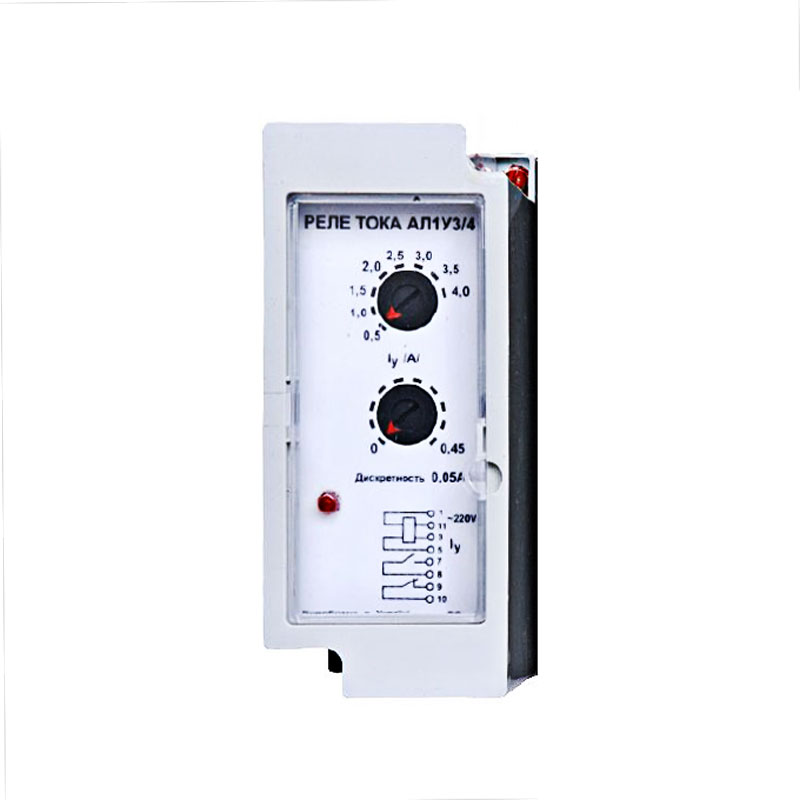

Реле тока АЛ-1 представляют собой устройства противоаварийной автоматики, которые устанавливаются в цепях переменного тока с целью защиты электрического оборудования от превышения граничного значения потребляемого тока. Эти системы реагируют на увеличение величины тока и могут размыкать токоподающие цепи, используемые для питания приборов.

Применение реле АЛ-1

Реле этого типа используются для совместной работы с трансформаторными системами нулевой последовательности. Устройство реагирует на изменения переменного тока с частотой 50 Гц и обеспечивает защиту электрических двигателей и генераторов, отличающихся незначительными токами замыканий на землю.

Конструкционные особенности

Модели АЛ-1 реализуются в корпусном исполнении и предназначаются для выступающего монтажа с задним и передним присоединением токоподводящих проводников. Рабочие элементы реле располагаются внутри пластикового защитного кожуха и через специальный разъем соединяются с клеммной коробкой, на которой прикреплен токовый трансформатор и монтажные кронштейны. С помощью этих кронштейнов крепится передняя панель и печатные платы.

Для установки, требуемой уставки используются переключатели, расположенные на передней панели. Переключатели позволяют выполнять грубую установку – одна ступень отвечает величине минимального тока, и токую настройку с дискретностью 0,1 от минимального значения.

Функционирование реле тока АЛ-1

Для работы релейной системы используется переменный/постоянный ток с напряжением 220 или 110 В. При подаче на реле тока с параметрами, величина которых ниже выбранной уставки, контакты реле будут находиться в исходном положении. При поступлении тока, превышающего порог уставки, произойдет переключение контактов выходных реле.

Значение номинального напряжения питания:

=220, 110 В

~220, 110 В

Временной показатель срабатывания реле:

0,03….0,05

Величина номинальных токов:

0,4…16 А

Токовые уставки (мин., и макс. значения)

0,05 сек и 100 сек

Дискретность уставок:

0,005…1,25

Термоустойчивость:

продолжительно:

0,5…18 сек

на протяжении 1 сек:

40…400 сек

Число и тип контактов:

1 замыкающий и размыкающий

Показатель коммутационной и механической отказоустойчивости:

0,2·105 / 105 циклов

Точность устройства:

5

Показатель возврата:

0,9

Защита по корпусу и клеммной колодке:

IP 40, IP 10

Рабочие температуры:

-400С … +550С

Вес устройства:

800 грамм

Размеры реле и панели для присоединения проводов

Габариты реле и панели подводки проводов
